Navetta a 4 vie per pallet

La navetta a 4 vie — conosciuta anche come shuttle a 4 vie, a 4 direzioni o pallet shuttle quadruplo — rappresenta una delle evoluzioni più recenti nei sistemi automatici di stoccaggio per pallet. Questa tecnologia consente lo spostamento della navetta su tutti gli assi del magazzino: in avanti, indietro, a sinistra e a destra (oltre che verticalmente tramite elevatori), massimizzando lo spazio e l'agilità operativa. In Mecalux, questo progresso si concretizza nel sistema Pallet Shuttle Automatico 3D, una soluzione intelligente e flessibile per magazzini che richiedono alta densità, rendimento e scalabilità.

In questo post ti spieghiamo in cosa consiste questa tecnologia, come funziona e che vantaggi offre per automatizzare lo stoccaggio dei pallet.

Cos’è una navetta a quattro vie?

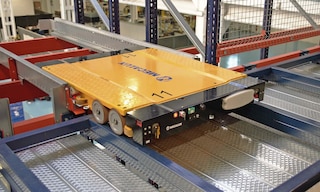

Una navetta a 4 vie è un sistema di stoccaggio automatico progettato per trasportare pallet in modo completamente autonomo in quattro direzioni: avanti, indietro, a sinistra e a destra (quando entra in un canale per prelevare o depositare un pallet o cambiare corsia). Oltre a questi quattro movimenti orizzontali, può anche muoversi in verticale e cambiare di livello tramite degli elevatori. La sua capacità di spostamento in “4 direzioni” la distingue da altri sistemi shuttle, più limitati in termini di mobilità e versatilità.

Questo tipo di soluzione è concepito per installazioni che hanno un’alta densità di stoccaggio e un elevato grado di automazione. Alcuni esempi sono le piattaforme logistiche, i centri produttivi o le celle di congelamento, dove l’efficienza, la rapidità nei movimenti di carico e lo sfruttamento dello spazio sono fattori decisivi per il rendimento operativo.

Come funziona la navetta a 4 vie

Il sistema è composto da shuttle intelligenti capaci di eseguire movimenti in quattro direzioni. Queste navette elettriche sono coordinate da un software di gestione delle flotte che rende possibile il funzionamento autonomo ed efficiente. I principali movimenti sono:

• Movimenti nella corsia. Gli shuttle si spostano longitudinalmente all'interno di ogni corridoio, secondo la direzione corrispondente in ciascun caso. Questo movimento consente loro di accedere a diversi canali di stoccaggio e di posizionarsi con precisione nel punto esatto in cui devono prelevare o depositare un pallet.

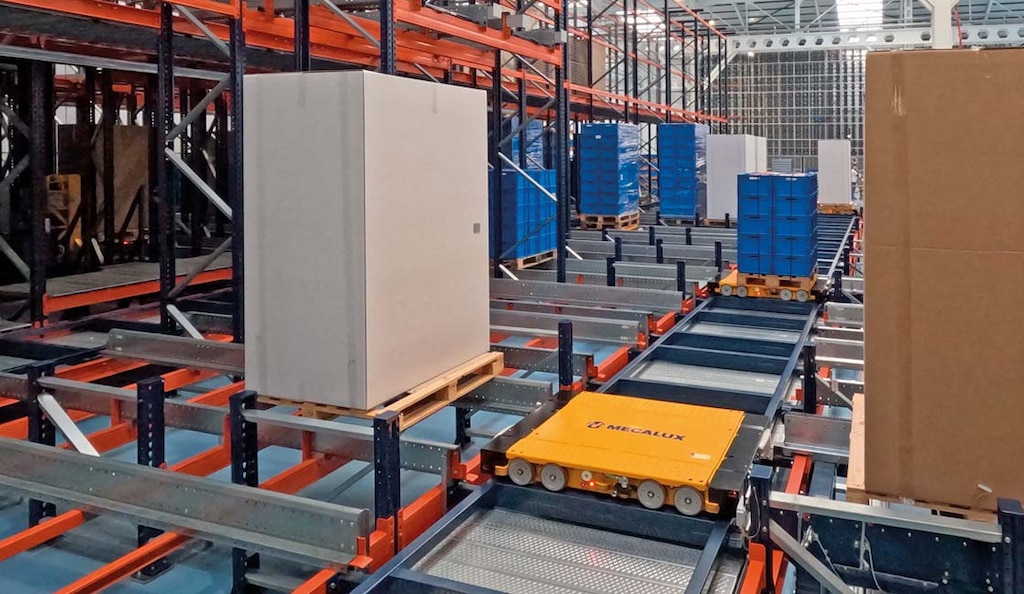

• Movimenti nel canale. Una volta nella corsia corrispondente, gli shuttle si spostano lateralmente per inserirsi nei canali di stoccaggio e così trasportare i pallet fino all’ubicazione assegnata (o raccoglierne un altro). Per cambiare corsia, si utilizzano canali di passaggio (se lo shuttle trasporta un pallet) o i canali di stoccaggio (se lo shuttle si muove senza carico).
• Cambio di livello. Gli elevatori trasportano gli shuttle tra i diversi livelli del magazzino, ottimizzando lo spazio e rendendo possibile operare in installazioni di grande altezza.

Tutto questo viene coordinato tramite un software di gestione delle flotte che pianifica i movimenti, assegna compiti e gestisce la ricarica di energia, che siano punti fissi o in movimento.

Il software che governa la navetta a 4 vie

Il sistema Pallet Shuttle automatico 3D di Mecalux combina un hardware avanzato con un insieme di soluzioni digitali che coordinano in modo efficace e sicuro tutti i movimenti all’interno del magazzino. I principali livelli di software che ne gestiscono il coordinamento sono i seguenti:

• WMS. Il software di gestione magazzino Easy WMS organizza l’inventario, le ubicazioni e i flussi logistici. Comunica con l’ERP e con i sistemi di esecuzione per coordinare tutte le operazioni.
• Software di gestione delle flotte. Invia ordini a ciascuna navetta per eseguire la movimentazione della merce e controllarne la posizione.
• WES. Il warehouse execution system da priorità e organizza i compiti in base al carico di lavoro, ottimizzando le risorse disponibili e garantendo un flusso continuo.
• WCS. Il warehouse control system esegue gli ordini del WES, controllando il funzionamento di shuttle, elevatori e trasportatori con precisione.

Differenza tra una navetta a 4 vie e altri sistemi shuttle

La maggiore differenza tra uno shuttle a 4 direzioni e altri sistemi pallet shuttle risiede nella sua mobilità e autonomia operativa.

Grazie alla sua mobilità multidirezionale, lo shuttle a 4 direzioni non necessita di essere trasportato da carrelli o ponti, ottenendo così una dinamica più agile e completamente automatizzata.

La navetta a 4 vie di Mecalux

Il sistema Pallet Shuttle automatico 3D di Mecalux è una soluzione di stoccaggio automatico di tipo four way shuttle, con navette capaci di spostarsi verso più direzioni all’interno di un sistema di scaffalature ad accumulo. Con questa tecnologia si raggiunge un’automazione totale e un’alta densità di stoccaggio, riducendo i tempi di manipolazione della merce e ottimizzando lo spazio disponibile.

Il sistema 3D di pallet unisce shuttle multidirezionali, elevatori e un WMS che coordina tutti i movimenti. Il risultato è un flusso continuo, sicuro ed efficiente in entrata e uscita dei pallet, interamente adattato alle esigenze di ogni installazione.

Tra i suoi vantaggi segnaliamo:

• Alta densità di stoccaggio. Operando in scaffalature ad accumulo, il sistema sfrutta al massimo ogni metro cubo disponibile, eliminando corsie non necessarie e permettendo un maggior numero di ubicazioni per metro quadrato.

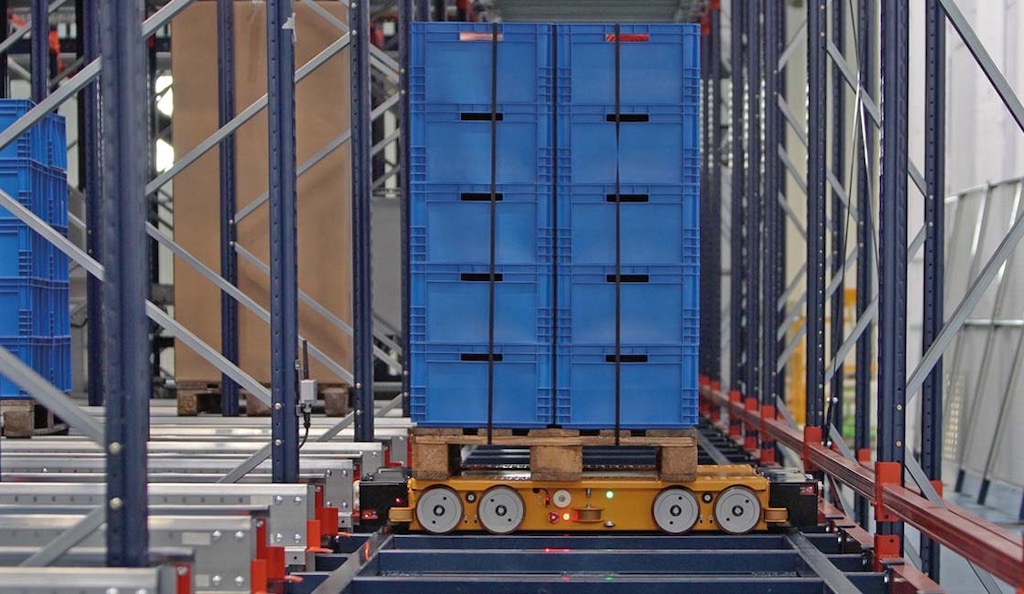

• Robotizzazione integrale. L’APS 3D automatizza gran parte della gestione dei pallet nel magazzino. Così si riduce il rischio di errori, migliora la tracciabilità e diminuisce la dipendenza dalle operazioni manuali.
• Sistema modulare e scalabile. La sua architettura rende possibile ampliare la capacità in funzione della crescita del business, aggiungendo nuove navette, elevatori o livelli di scaffalature senza interrompere l’attività.
• Funzionamento a freddo e congelamento. Progettato per ambienti difficili, il sistema APS 3D di Mecalux è compatibile con temperature negative, il che lo rende una soluzione ideale per settori come quello alimentare o farmaceutico.

Magazzini con navetta a 4 vie

I sistemi shuttle a 4 vie come il Pallet Shuttle Automatico 3D di Mecalux sono particolarmente efficaci in ambienti industriali e logistici come, ad esempio, i magazzini che richiedono un'alta densità di stoccaggio e, allo stesso tempo, un'elevata rotazione dei pallet e tempi di risposta ridotti. Il movimento simultaneo di più carrelli per livello e corridoio consente di gestire le entrate e le uscite delle merci con grande dinamismo. È inoltre altamente raccomandato in spazi di difficile accesso o in ambienti con condizioni estreme, come le celle frigorifere.

Un esempio pratico dell'applicazione del sistema APS 3D è il nuovo magazzino automatico della Clavo Food Factory a Tordesillas (Spagna), dove vengono gestiti migliaia di pallet di prodotti surgelati in modo completamente automatico.

Questa azienda alimentare ha fatto ricorso alla tecnologia di Mecalux per massimizzare lo sfruttamento dello spazio in un ambiente di congelamento e assorbire il suo volume di produzione annuale di 14.000 tonnellate di prodotti congelati e refrigerati. L'automazione completa migliora la tracciabilità del prodotto, limita gli errori e garantisce un'elevata disponibilità operativa 24 ore su 24, 7 giorni su 7, anche a temperature fino a -25 °C.

Il salto verso l'automazione intelligente

La navetta a 4 vie, o shuttle a 4 vie, rappresenta una delle soluzioni più avanzate nei magazzini automatici ad alta densità. Noi di Mecalux abbiamo sviluppato questa tecnologia nell'ambito della nostra soluzione Pallet Shuttle automatico 3D, progettata per offrire flessibilità, rapidità e prestazioni negli ambienti più esigenti.

Il nostro team di ingegneri e consulenti analizza ogni progetto in modo personalizzato per proporre la soluzione più adatta ai tuoi bisogni operativi. Se stai valutando di automatizzare il tuo magazzino, contattaci e un consulente Mecalux ti accompagnerà durante tutto il processo: dalla progettazione e ingegnerizzazione, all'installazione e all'assistenza post-vendita.
