Sistema a navette per contenitori
Soluzione di stoccaggio automatico per contenitori e vassoi basata su shuttle autonomi ad alto rendimento che massimizza la capacità di stoccaggio del magazzino e accelera la preparazione degli ordini.
Il prodotto
Automazione avanzata per la preparazione intensiva degli ordini

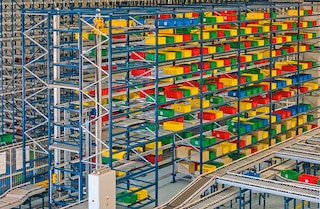

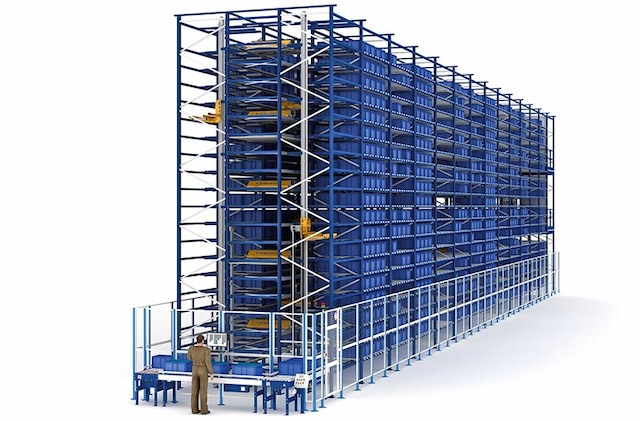

Il Sistema a navette per contenitori è una soluzione ad alta densità progettata per automatizzare lo stoccaggio di contenitori e vassoi a partire da una flotta di navette elettriche ad alto rendimento e grande precisione. La versatilità operativa di queste navette, che lavorano in modo simultaneo e possono muoversi tra i livelli, assicura un flusso continuo di merce dalle scaffalature fino alle stazioni di picking. Ciò velocizza significativamente i movimenti di entrata e uscita e aumenta la velocità nella preparazione degli ordini.
Inoltre, il Sistema a navette per contenitori di Mecalux approfitta al massimo dello spazio disponibile per incrementare la capacità di stoccaggio. È adatto ad aziende di settori che gestiscono un’ampia varietà di prodotti di piccole e medie dimensioni e grandi volumi giornalieri di ordini.
Vantaggi del sistema a navette per contenitori
- Alto rendimiento: la velocità delle navette e degli elevatori per contenitori conferisce al sistema la massima efficienza nella movimentazione delle merci, aumentando la produttività del magazzino.
- Ottimizzazione dello spazio: le scaffalature ad accumulo, che consentono di stoccare fino a tre contenitori in profondità, aumentano la densità di stoccaggio. Ciò consente di sfruttare lo spazio disponibile sia in lunghezza che in altezza e di aumentare la capacità del magazzino.
- Massima efficienza: la configurazione ‘prodotto-a-uomo’ semplifica e velocizza la preparazione degli ordini automatizzando il flusso dei prodotti dagli scaffali alle postazioni di prelievo, limitando gli spostamenti del personale e riducendo al minimo gli errori di prelievo.
- Versatilità operativa: le navette si spostano tra i livelli e vengono assegnate dinamicamente al livello richiesto in base alle attività da svolgere, consentendo così di ridurre in modo significativo l'investimento iniziale rispetto ad altri sistemi in cui è indispensabile destinare una navetta a ciascun livello.
- Scalabilità: il design modulare del sistema lo rende pronto per il futuro, consentendo di ampliarlo in altezza, lunghezza e numero di corsie, nonché di integrare nuove navette, adattandosi alla crescita dell'azienda e all'evoluzione della sua attività.
- Funzionamento intelligente: il sistema integra Easy WMS, il potente software logistico di Mecalux, che funge da cervello dell'impianto, ottimizzando l'assegnazione delle ubicazioni e la sequenziamento delle attività per aumentare le prestazioni e garantire una tracciabilità totale e in tempo reale dello stock del magazzino.
- Facilità di manutenzione: la possibilità di accedere ad aree di lavoro che raggruppano diversi livelli di stoccaggio semplifica le operazioni di manutenzione e migliora la disponibilità del sistema, garantendo la continuità operativa dei livelli situati in altre aree.
- Soluzione integrata: Mecalux progetta, produce, installa e mette in funzione tutti i componenti del Sistema a navette per contenitori, dalle scaffalature ai carrelli e agli elevatori, fino ai trasportatori e al software di sistema (Easy WMS).
Siamo soddisfatti delle prestazioni del Sistema a navette per contenitori di Mecalux perché siamo riusciti ad aumentare la produttività nello stoccaggio, nella spedizione e nella preparazione dei pezzi di ricambio
Applicazioni del Sistema a navette per contenitori
Soluzione per il picking intensivo in magazzini con contenitori e un’alta rotazionbe dei prodotti
Il Sistema a navette per contenitori di Mecalux ottimizza l'utilizzo dello spazio e velocizza la preparazione degli ordini, adattandosi alle esigenze delle aziende di diversi settori che immagazzinano un'ampia varietà di articoli di piccole dimensioni e gestiscono grandi volumi giornalieri di ordini.

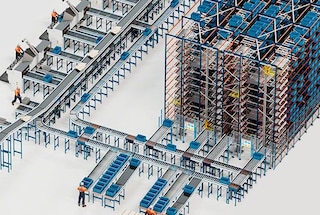

Magazzini e-commerce o con una vasta gamma di referenze.
Semplifica le operazioni di prelievo nelle aziende che gestiscono un ampio assortimento di prodotti e elevati volumi giornalieri di spedizioni, come le piattaforme di e-commerce.

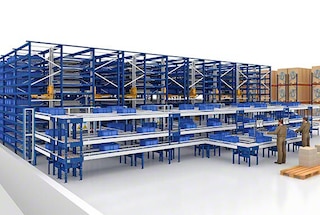

Magazzini del settore farmaceutico
Si adatta perfettamente alle esigenze di stoccaggio e preparazione degli ordini nelle aziende farmaceutiche e cosmetiche.

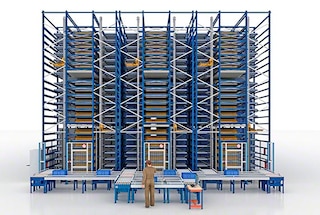

Magazzini di ricambi e componenti
Ottimizza la gestione delle merci nei magazzini che gestiscono ricambi, componenti e altri tipi di piccoli articoli ad alta rotazione.

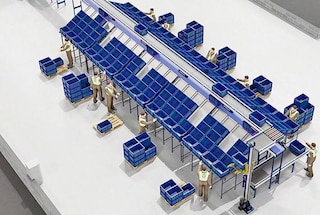

Rifornimento di sorter
Facilita l'approvvigionamento continuo di contenitori per la preparazione simultanea di un gran numero di ordini.
Funzionamento del Sistema a navette per contenitori
Grande versatilità operativa per una preparazione degli ordini continua e senza errori

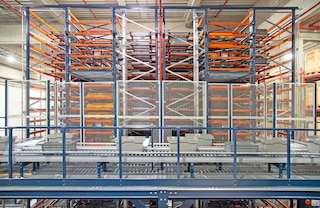

Il Sistema a navette per contenitori è una soluzione ad alto rendimento progettata per automatizzare lo stoccaggio di contenitori e assicurare un flusso continuo della merce fino alle stazioni di picking. La sua configurazione multilivello garantisce il funzionamento simultaneo e coordinato delle navette che integrano la flotta, il che promuove la capacità operativa del magazzino per potenziare la preparazione degli ordini.

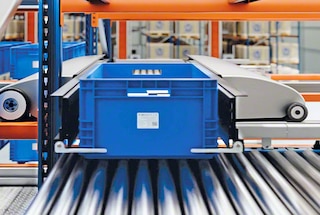

Prelievo dei contenitori
Il software Easy WMS assegna a una delle navette della flotta l’ordine di prelevare uno dei contenitori ed essa si sposta tramite i binari di scorrimento fino a raggiungere l’ubicazione assegnata. In seguito, i bracci telescopici prelevano dalle scaffalature il contenitore richiesto e lo depositano nella culla della navetta. Se fosse necessario, la navetta ripete l’operazione per prelevare un secondo contenitore.

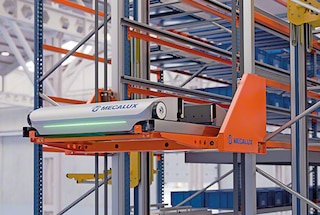

Cambio di livello delle navette
Se il contenitore da prelevare si trova in un livello in cui non è presente nessuna navetta, Easy WMS assegna il compito di una navetta ubicata in un altro livello. La navetta designata si muove fino all’estremità frontale della corsia e sale a bordo di un elevatore che la sposta al livello corrispondente.

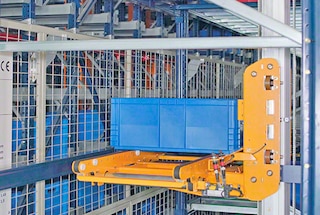

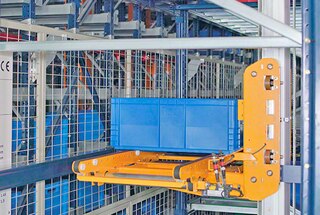

Trasporto dei contenitori fino all’elevatore
Dopo aver prelevato i contenitori richiesti, la navetta si sposta fino all’estremità frontale della corsia. Una volta lì, colloca i contenitori sopra un trasportatore a rulli, da dove sono trasferiti all’elevatore in uscita che li porta fino a livello del suolo.

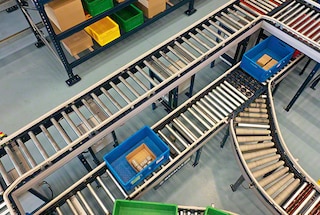

Spostamento dei contenitori tramite i trasportatori
Dopo aver raggiunto il livello del suolo, l’elevatore trasferisce i contenitori prelevati al circuito di trasportatori, che li porta fino alla stazione di picking corrispondente.

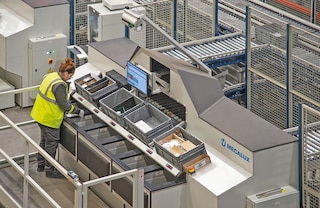

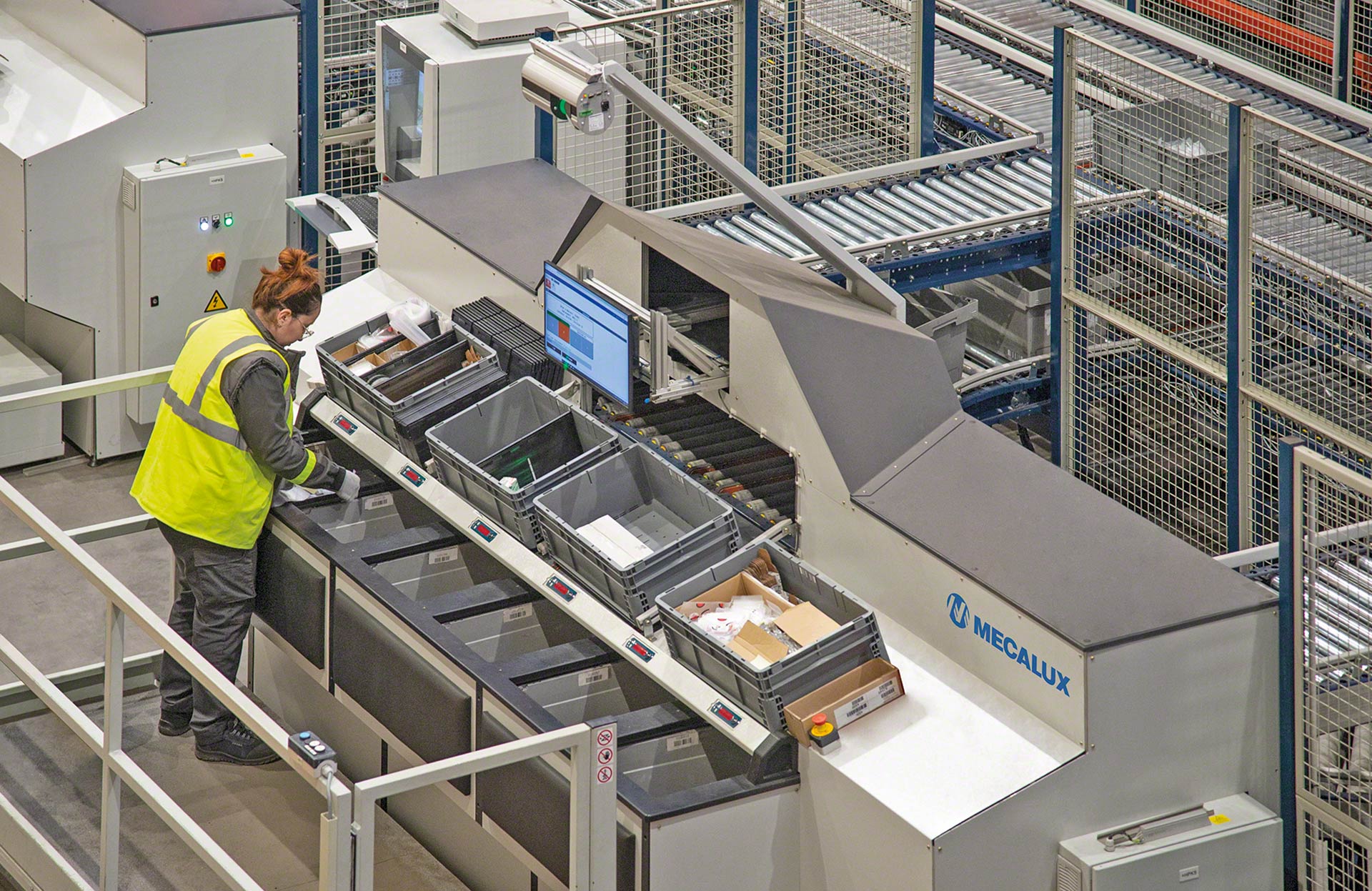

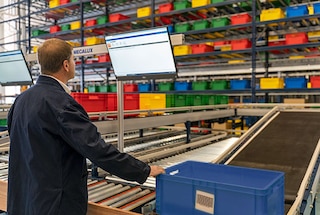

Arrivo dei contenitori alla stazione di picking
I contenitori arrivano alla stazione di picking, dove l’operatore addetto alla preparazione degli ordini che preleva i prodotti richiesti. In seguito, i contenitori vengono reintrodotti nel circuito di trasportatori per spostarsi verso un’altra stazione di picking o ritornare direttamente alla scaffalatura.
Case studies
Gruppo Manitou automatizza il magazzino di pezzi di ricambio
Il Gruppo Manitou, azienda di mezzi di movimentazione materiali, sollevamento persone e movimento terra, ha automatizzato il suo magazzino in Francia. L'azienda ha installato il Sistema a navetta per contenitori di Mecalux per gestire prodotti piccoli e due stazioni di picking ad alto rendimento. Continua a leggere

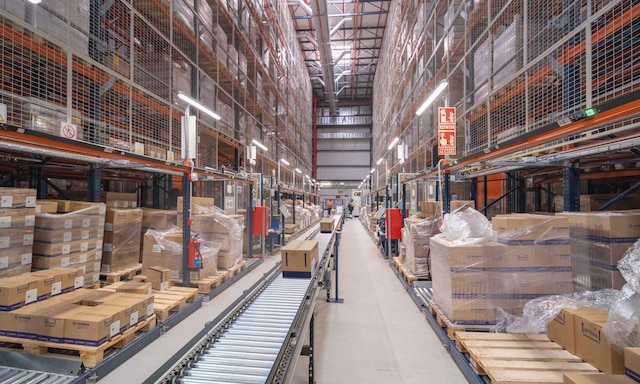

Normon gestisce fino a un milione di farmaci al giorno con le tecnologie di Mecalux
L'azienda farmaceutica spagnola Normon ha automatizzato il proprio centro di distribuzione con soluzioni di stoccaggio Mecalux. L'azienda ha installato tre sistemi automatici che consentono di preparare gli ordini e spedire un milione di medicinali al giorno. Continua a leggere
Componenti del Sistema a navette per contenitori
Mecalux progetta e fabbrica integralmente tutti i componenti del Sistema a navette per contenitori, dalle navette e le scaffalature fino agli elevatori, al circuito di trasportatori e alle stazioni di picking.

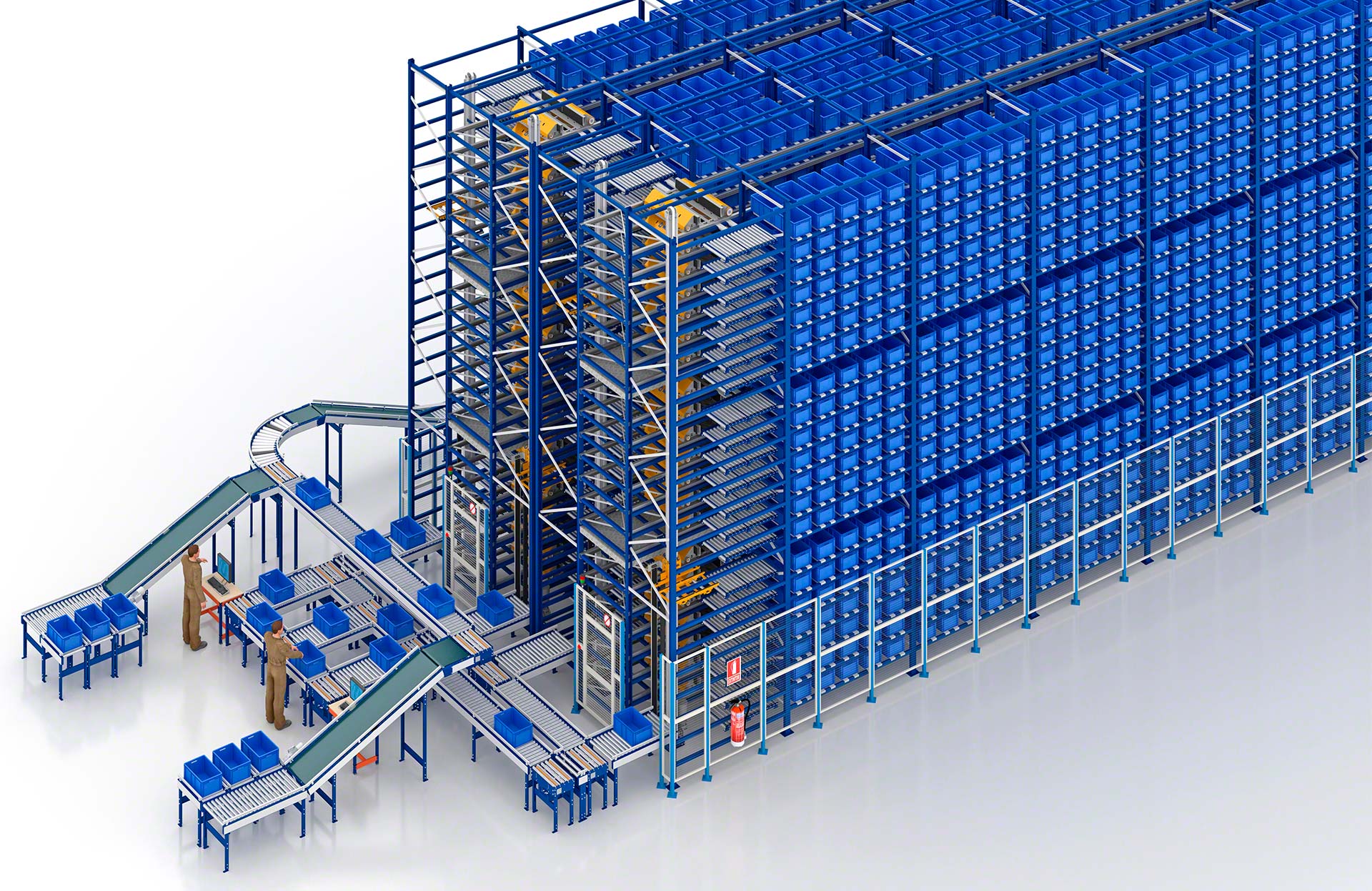

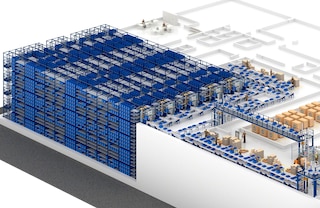

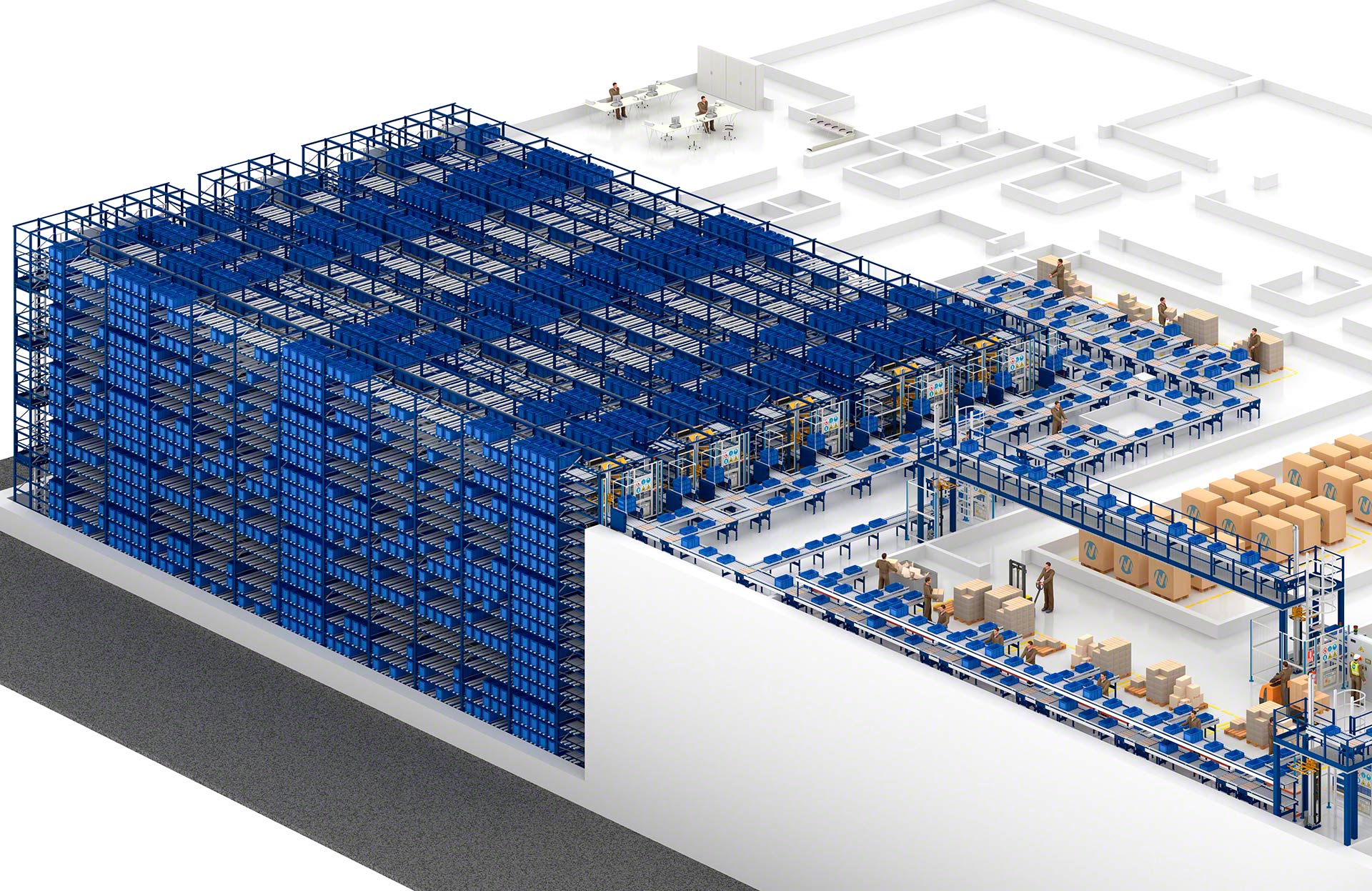

Il Sistema con shuttle per contenitori è formato da scaffalature ad accumulo di grande altezza con una o più corsie. Gli shuttle si spostano lungo i canali di scorrimento installati su ogni livello di stoccaggio per depositare e prelevare i contenitori dalle rispettive ubicazioni.
Le navette sono veicoli motorizzati compatti e ad alte prestazioni che si spostano lungo binari situati ai diversi livelli di stoccaggio. Il loro compito è quello di caricare e scaricare contenitori e vassoi dalle scaffalature tramite un sistema di prelievo ad alta precisione costituito da bracci telescopici.
Una piattaforma situata dietro le scaffalature consente un accesso rapido e sicuro alle corsie interne tramite passerelle che facilitano l'esecuzione di varie attività di manutenzione.

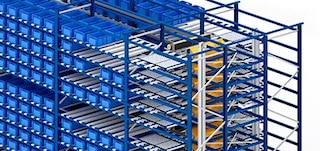

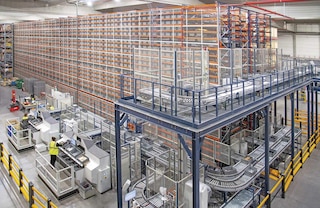

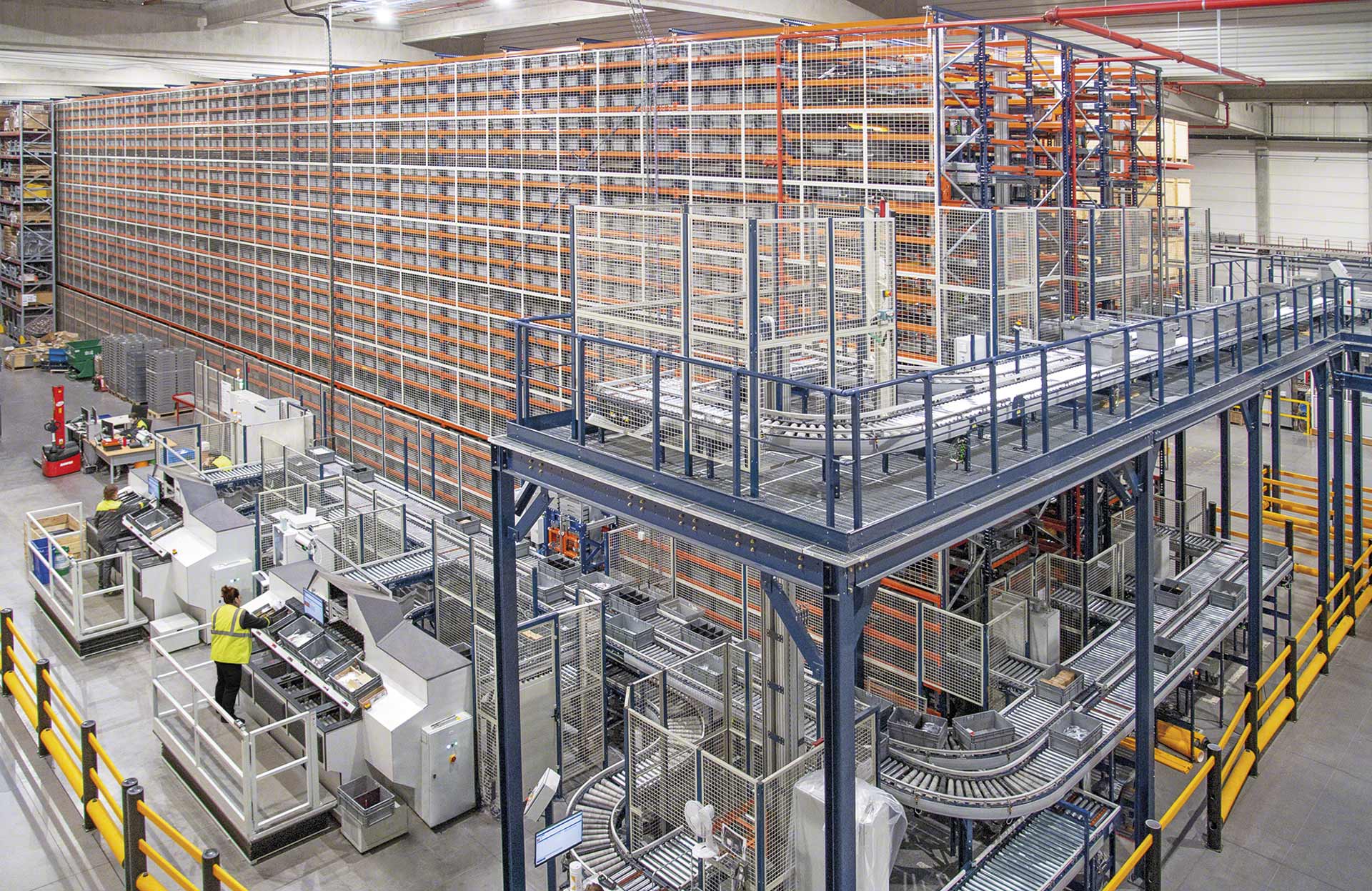

Scaffalature ad accumulo
Il Sistema a navette automatico utilizza scaffalature ad accumulo, progettate per ottimizzare l’utilizzo dello spazio e aumentare la capacità del magazzino. Può ospitare fino a tre contenitori in profondità.

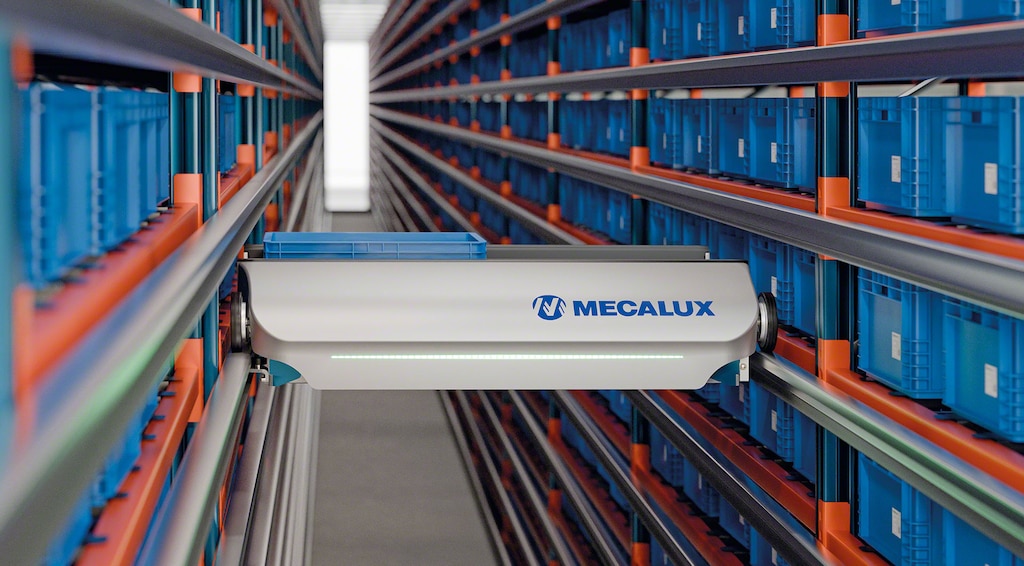

Navetta
Le navette sono il componente centrale del sistema. Si muovono a velocità di fino a 4 m/s e possono spostarsi tra i livelli, depositando ed estraendo contenitori e vassoi in modo completamente autonomo e con assoluta precisione.

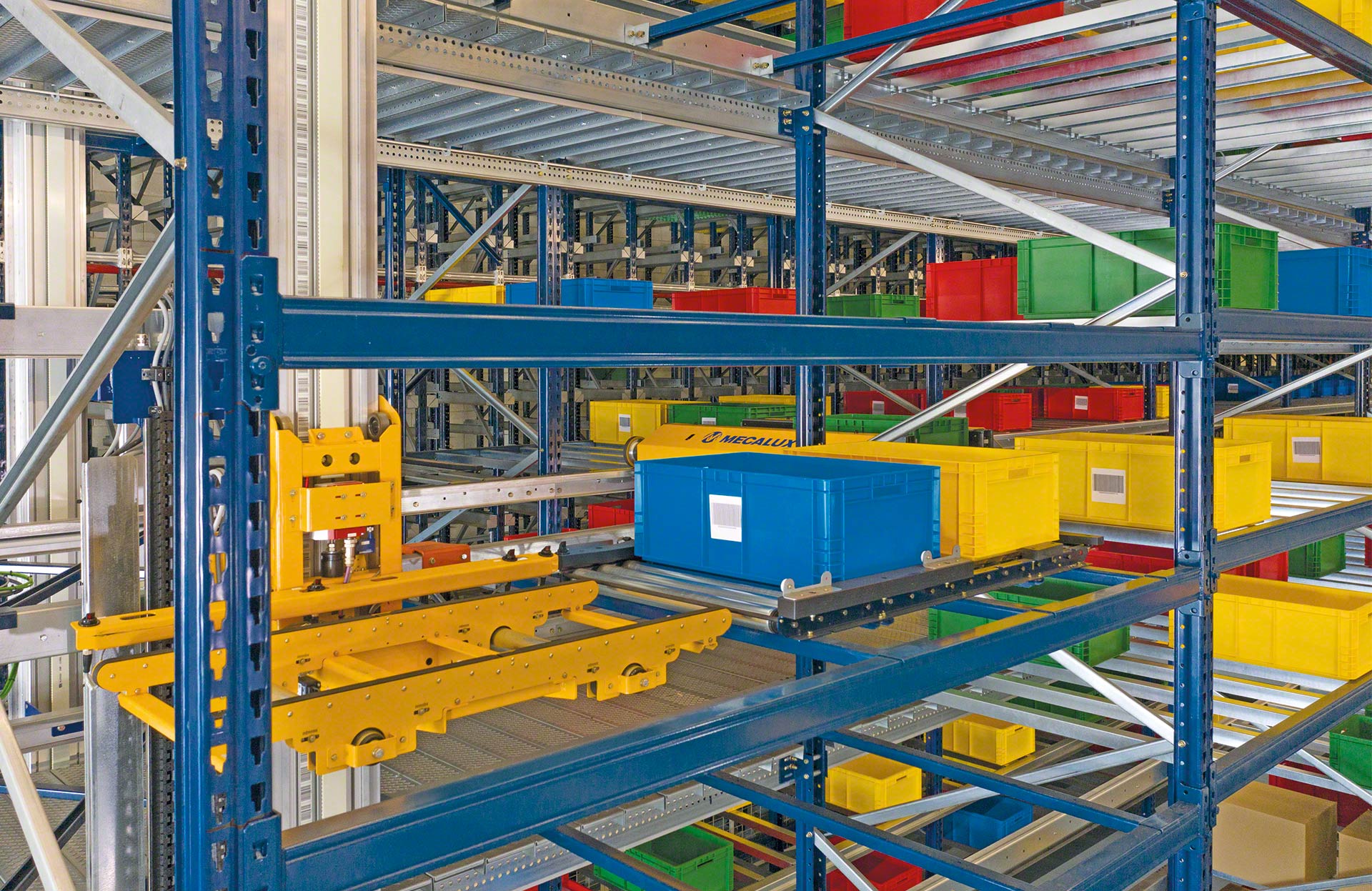

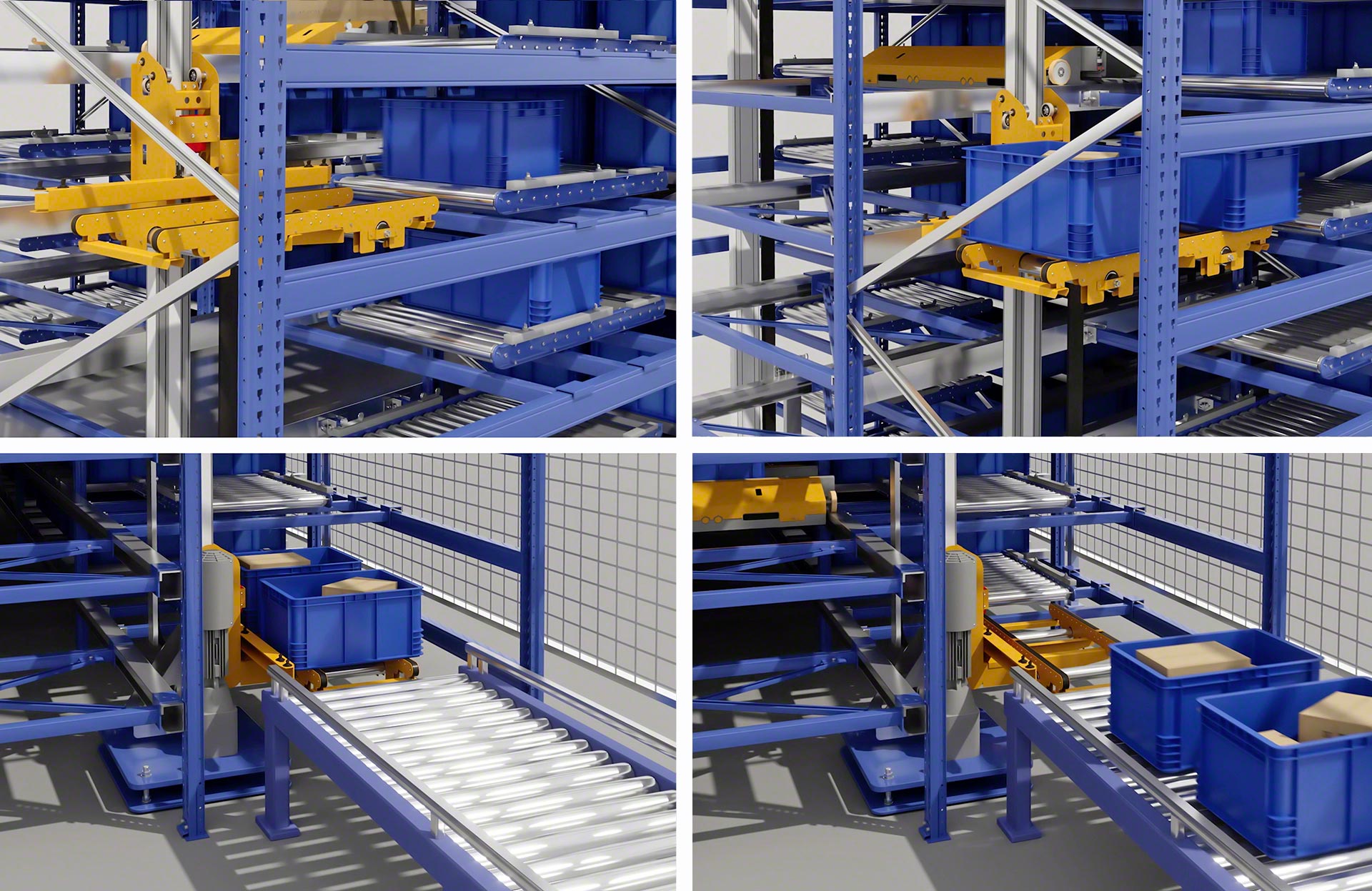

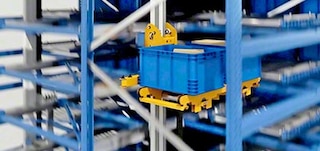

Elevatori di contenitori
Si utilizzano per movimentare i contenitori tra il livello del suolo di ogni corsia e i livelli superiori. Vengono installati due elevatori per livello, uno per l’entrata e un altro per l’uscita, e ognuno può trasportare contemporaneamente fino a due contenitori.

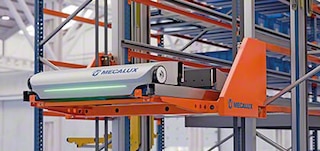

Elevatori delle navette
Situati all'estremità anteriore di ogni corsia, spostano le navette tra i vari livelli, consentendo di modificare il livello di stoccaggio in base alle esigenze operative del sistema. Viene installato un elevatore per corsia.

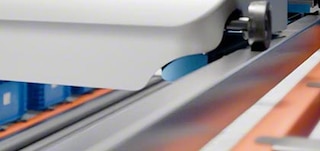

Binari di scorrimento
Ogni livello di stoccaggio è dotato di una coppia di binari orizzontali paralleli lungo i quali gli shuttle si spostano nella corsia.

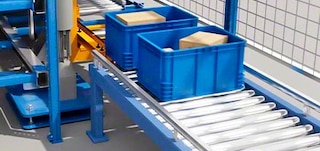

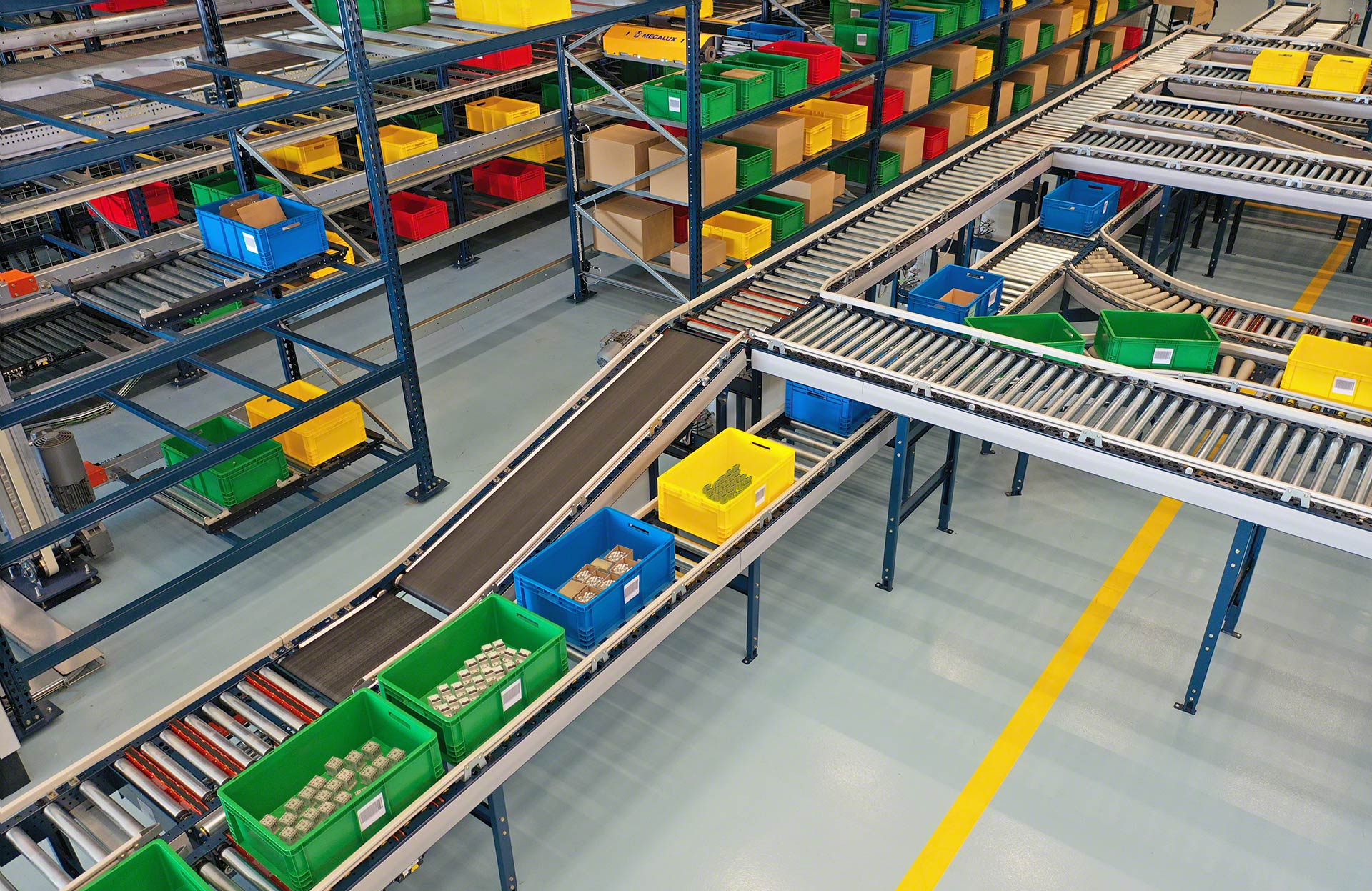

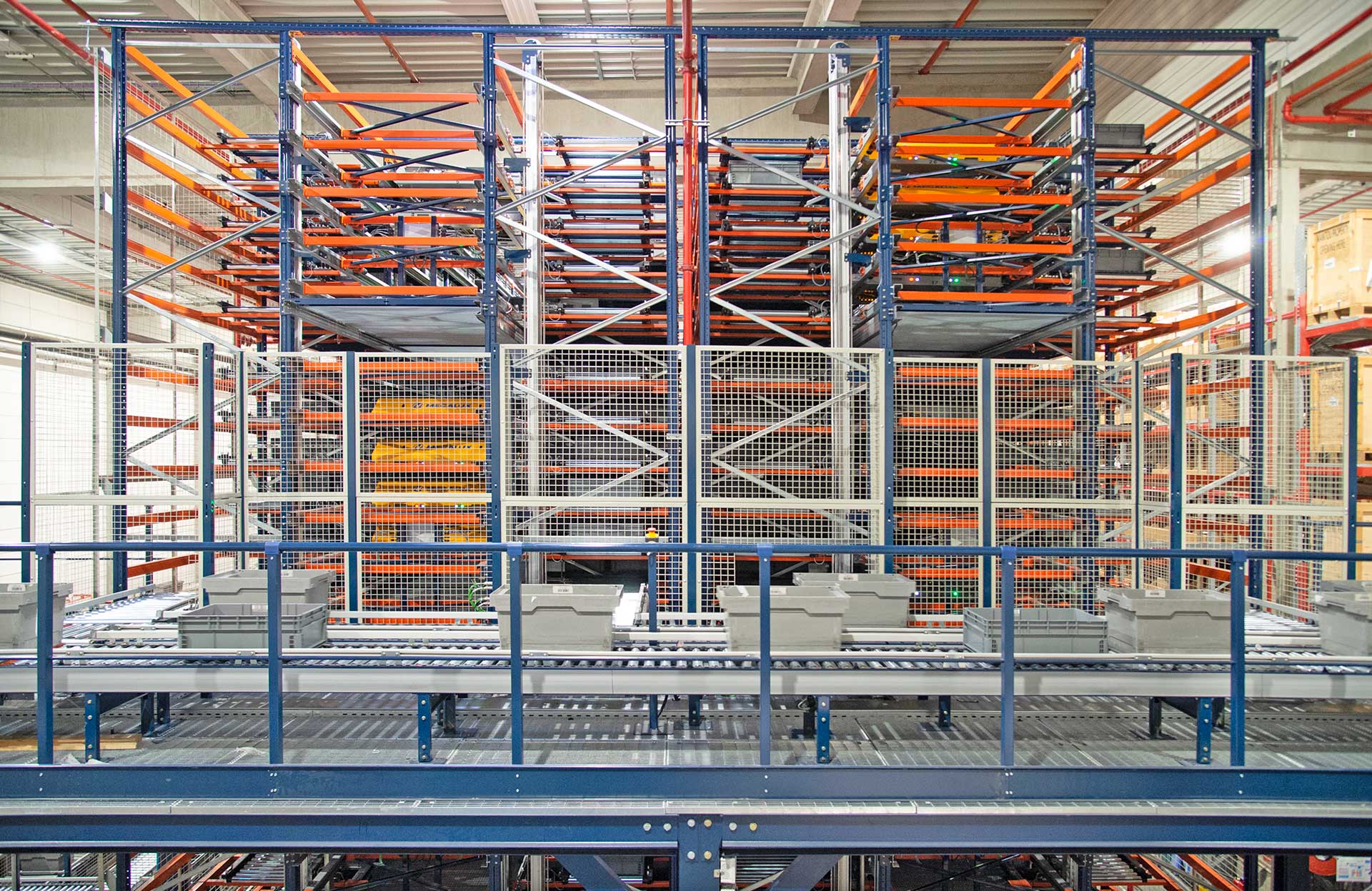

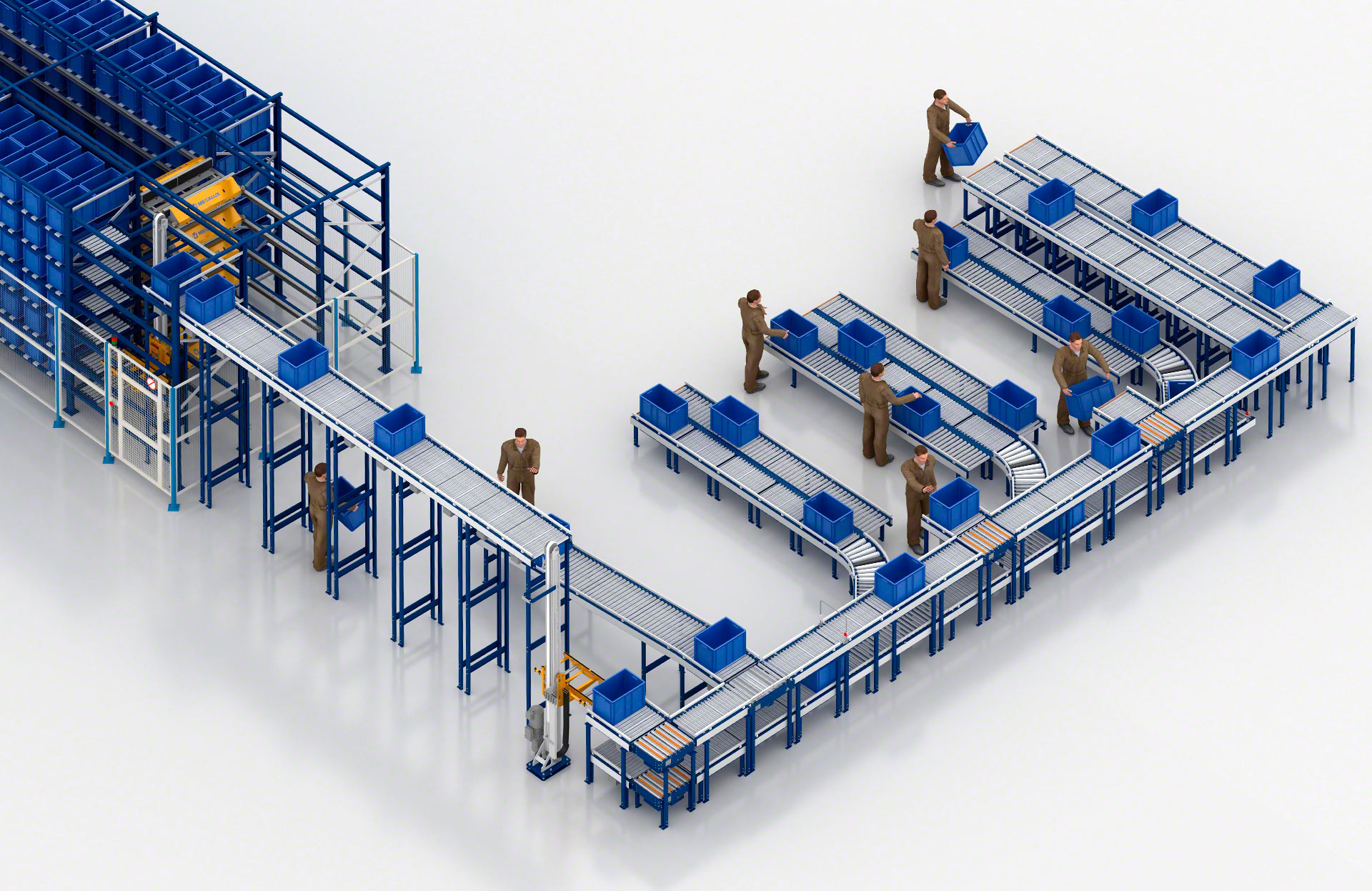

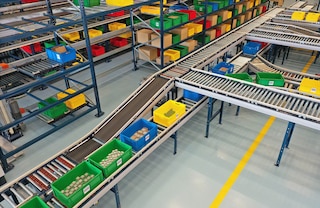

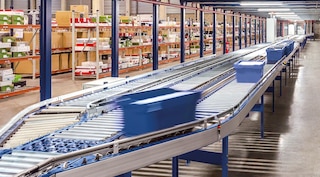

Trasportatori per contenitori
Un circuito di nastri trasportatori collega gli elevatori per contenitori, situati ai punti di ingresso e di uscita di ogni corsia con le stazioni di picking, garantendo un flusso continuo e automatizzato della merce verso le aree di preparazione degli ordini.

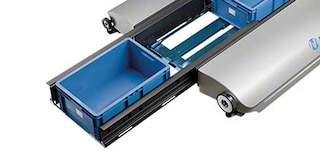

Bracci telescopici
Le navette sono dotate di un sistema di prelievo e deposito costituito da bracci telescopici che consentono di movimentare i contenitori durante le operazioni di stoccaggio.
Ruote di movimento
La navetta è dotata di quattro ruote di movimentazione che ne garantiscono il corretto spostamento lungo i binari di scorrimento.
Ruote di contrasto
Le ruote di contrasto, posizionate agli angoli e sotto le ruote di movimento, guidano la navetta in senso longitudinale per garantire uno spostamento fluido e sicuro.

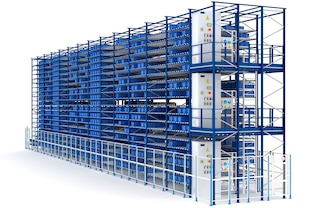

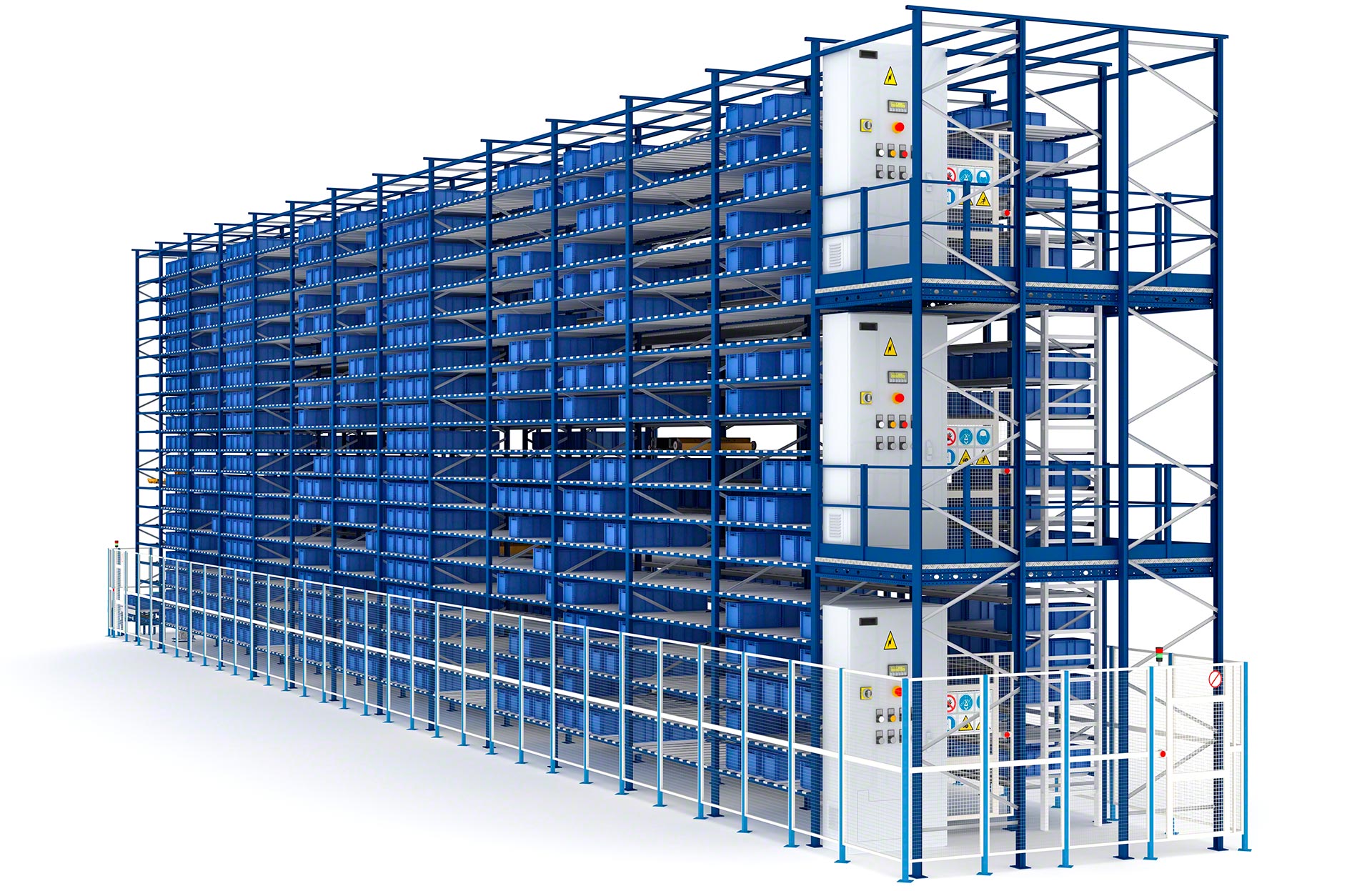

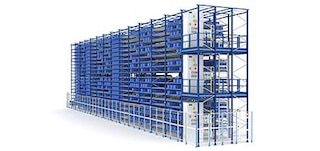

Piattaforme di manutenzione
Struttura ubicata nella parte posteriore delle scaffalature che permette di accedere facilmente alle diverse corsie e ai livelli di stoccaggio per realizzare attività di manutenzione in modo sicuro.

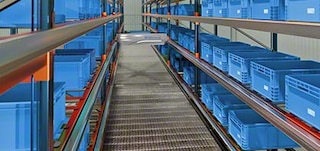

Passerelle di manutenzione
Passerelle installate a diverse altezze all'interno di ogni corsia per facilitare l'accesso sicuro del personale di manutenzione a shuttle e scaffalature.

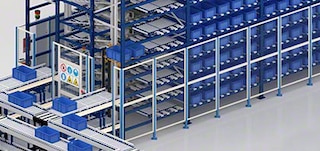

Recinzioni di sicurezza
Recinzione metallica perimetrale che delimita il blocco di scaffalature per limitare l’accesso all’area operativa delle navette e degli elevatori.
Stazioni di picking
Postazioni di lavoro per la preparazione degli ordini adatte alle esigenze di ogni Sistema a navette per contenitori
Mecalux mette a disposizione dei propri clienti diverse soluzioni per la creazione di postazioni di picking che si integrano perfettamente con il sistema a navette per contenitori, adattandosi allo spazio disponibile, al volume di lavoro richiesto e alle caratteristiche dei prodotti da movimentare. Compatibili con diverse modalità di picking, le stazioni Mecalux ottimizzano la preparazione degli ordini per migliorare l'efficienza e le prestazioni del magazzino.

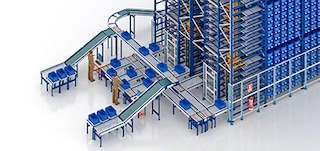

Stazioni di picking standard
Soluzioni che si adattano a ogni Sistema a navette automatico e a ogni tipo di operazione di prelievo (ordine per ordine, picchi di ordini, raggruppamento di ordini, ecc.). Le stazioni possono assumere diverse configurazioni per adattarsi a diversi scenari, come la preparazione degli ordini su scaffalature, navette o trasportatori, l'uso di dispositivi di guida tramite display luminosi (pick-to-light, put-to-light, ecc.) o l'esecuzione di attività specifiche, come la creazione di kit o la preparazione degli ordini direttamente sui pallet. Soluzione altamente efficace per esigenze di prestazioni medie.

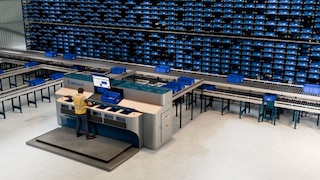

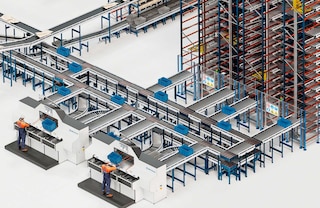

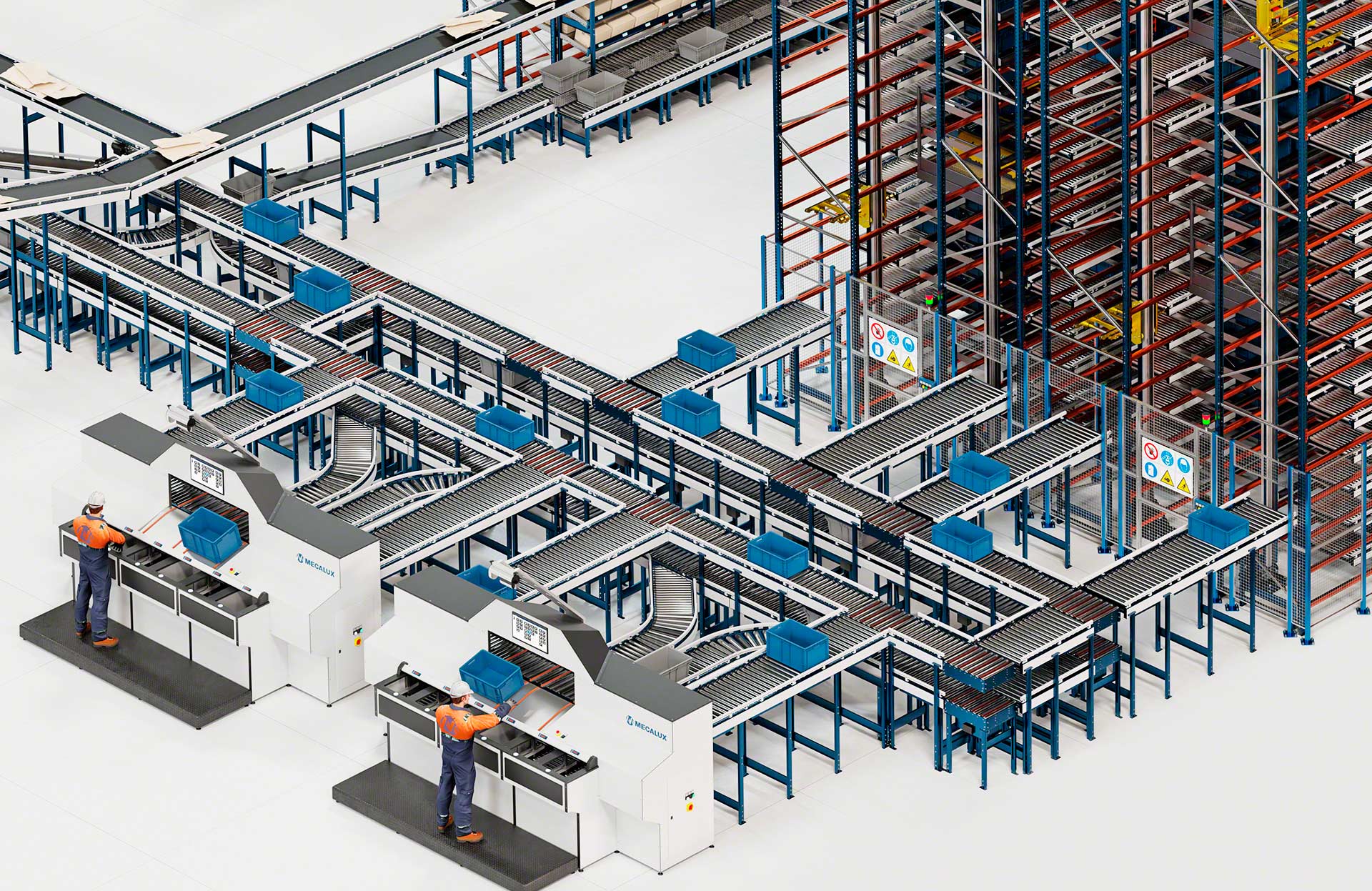

Stazioni di picking ad alto rendimento
Postazioni di picking ergonomiche che facilitano la movimentazione dei prodotti e migliorano la postura di lavoro del personale, consentendo di aumentare la capacità di evasione degli ordini grazie a una maggiore produttività del personale di magazzino. Si tratta di strutture compatte composte da due livelli: in quello superiore vengono inseriti i contenitori con i prodotti provenienti dalle scaffalature, mentre in quello inferiore vengono collocati i contenitori in cui l'operatore ripone i prodotti prelevati dal livello superiore. La sua implementazione ottimizza le prestazioni del Sistema a navette automatico, consentendo la preparazione simultanea di un massimo di 6 ordini e favorendo la creazione di un ambiente di lavoro ergonomico. Soluzione ad alte prestazioni con la massima produttività in termini di picking/ora.

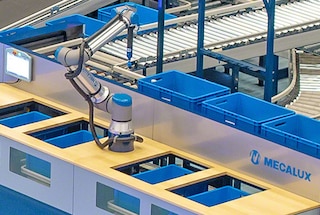

Stazioni di picking ad alto rendimento
Stazioni di picking autonome gestite da robot ad alta precisione e altamente versatili che prelevano i prodotti dai contenitori provenienti dalle scaffalature del Sistema a navette automatico e li depositano nei contenitori in cui vengono inseriti gli ordini. Con l’utilizzo di cobot, si ottimizza l’automazione della preparazione degli ordini, il che garantisce flussi di lavoro ininterrotti che aumentano la produttività del magazzino. Soluzione ad alte prestazioni per la movimentazione di prodotti leggeri e dalle forme ben definite.
Cataloghi
Sistema a navette per contenitori
Maggiore capacità di stoccaggio e velocità nella preparazione degli ordini
Scarica
Stazione di picking ad alto rendimento
Una soluzione di picking automatizzata per preparare più ordini alla volta in modo ergonomico ed efficace
Scarica
Magazzini automatici
Soluzioni per l'automazione dello stoccaggio e della movimentazione di pallet e carichi leggeri
ScaricaDomande frequenti
Il Sistema a navette per contenitori è una soluzione di stoccaggio automatico ad alta densità progettata per scatole e vassoi, che ottimizza le operazioni di prelievo nei magazzini che gestiscono prodotti ad alta rotazione. Il sistema si basa su una flotta di navette autonome ad alte prestazioni che si spostano lungo i corridoi e tra i livelli per caricare e scaricare le scaffalature. La velocità di queste navette, unita alla loro versatilità operativa, semplifica notevolmente l'entrata e l'uscita dei contenitori, accelerando così la preparazione degli ordini e aumentando la produttività del magazzino.
La differenza principale tra le due soluzioni di stoccaggio automatico per contenitori risiede nella capacità operativa di ciascuna. Nei magazzini automatici miniload, un unico trasloelevatore serve tutti i livelli di stoccaggio di ogni corridoio. Nei Sistemi a navette per contenitori, invece, una flotta a navette ad alte prestazioni opera contemporaneamente sui diversi livelli di uno stesso corridoio, intensificando notevolmente il flusso di entrata e uscita deli contenitori e migliorando così le prestazioni del magazzino rispetto al Miniload.
Le navette del Sistema a navette per contenitori di Mecalux sono state progettate per movimentare contenitori e vassoi di dimensioni 400 x 600 mm o 400 x 400 mm, a diverse altezze. Ogni navetta può trasportare contemporaneamente fino a due unità di carico, con un peso massimo di 50 kg ciascuna.
Le scaffalature del Sistema a navette per contenitori possono ospitare qualsiasi prodotto che rientri in una scatola di 400 x 600 mm o di 400 x 400 mm e che rispetti il carico massimo consentito per ogni scatola (fino a 50 kg). Questo rende il sistema una soluzione perfetta per le aziende che gestiscono un'ampia gamma di articoli di piccole e medie dimensioni, come i negozi di e-commerce, le aziende del settore farmaceutico e i magazzini di ricambi.
Sia le navette che gli elevatori possono trasportare contemporaneamente fino a due contenitori con un peso massimo unitario di 50 kg.
Inoltre, il Sistema a navette per contenitori è compatibile con soluzioni software di terze parti, il che ne consente l'integrazione in magazzini che utilizzano altri sistemi.
