Trasportatori a rulli per contenitori e scatole

Trasportatori a rulli per contenitori e scatole

Soluzione automatica per il trasferimento, la distribuzione, la classificazione, l’accumulo e la spedizione di contenitori e altri carichi leggeri.

Il prodotto

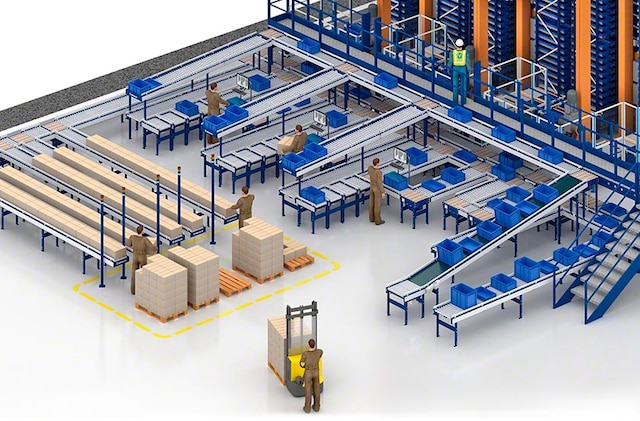

Automazione della movimentazione di contenitori e carichi leggeri nel magazzino

Il trasportatore a rulli è un sistema di trasporto continuo e automatico per contenitori e casse formato da un insieme di rulli, nastri o cinghie. L’ampia gamma di varianti disponibili e le relative molteplici possibilità di combinazione permettono la progettazione di circuiti semplici o complessi che si adattano alle esigenze di ogni azienda.

Le rulliere per contenitori riducono al minimo la movimentazione della merce e il transito di operatori e mezzi di movimentazione; il che incremento la produttività diminuendo al contempo gli errori e i costi operatori.

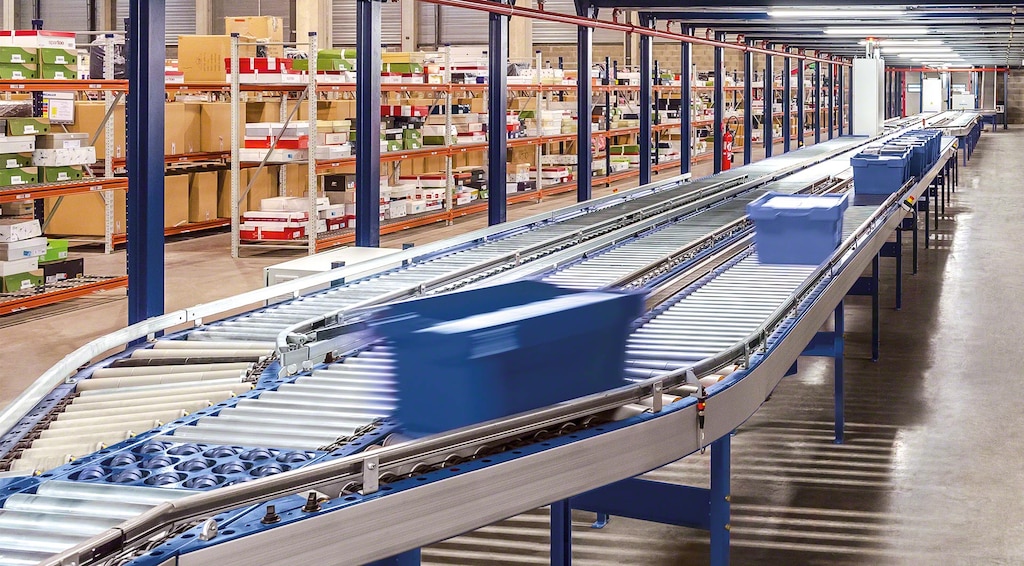

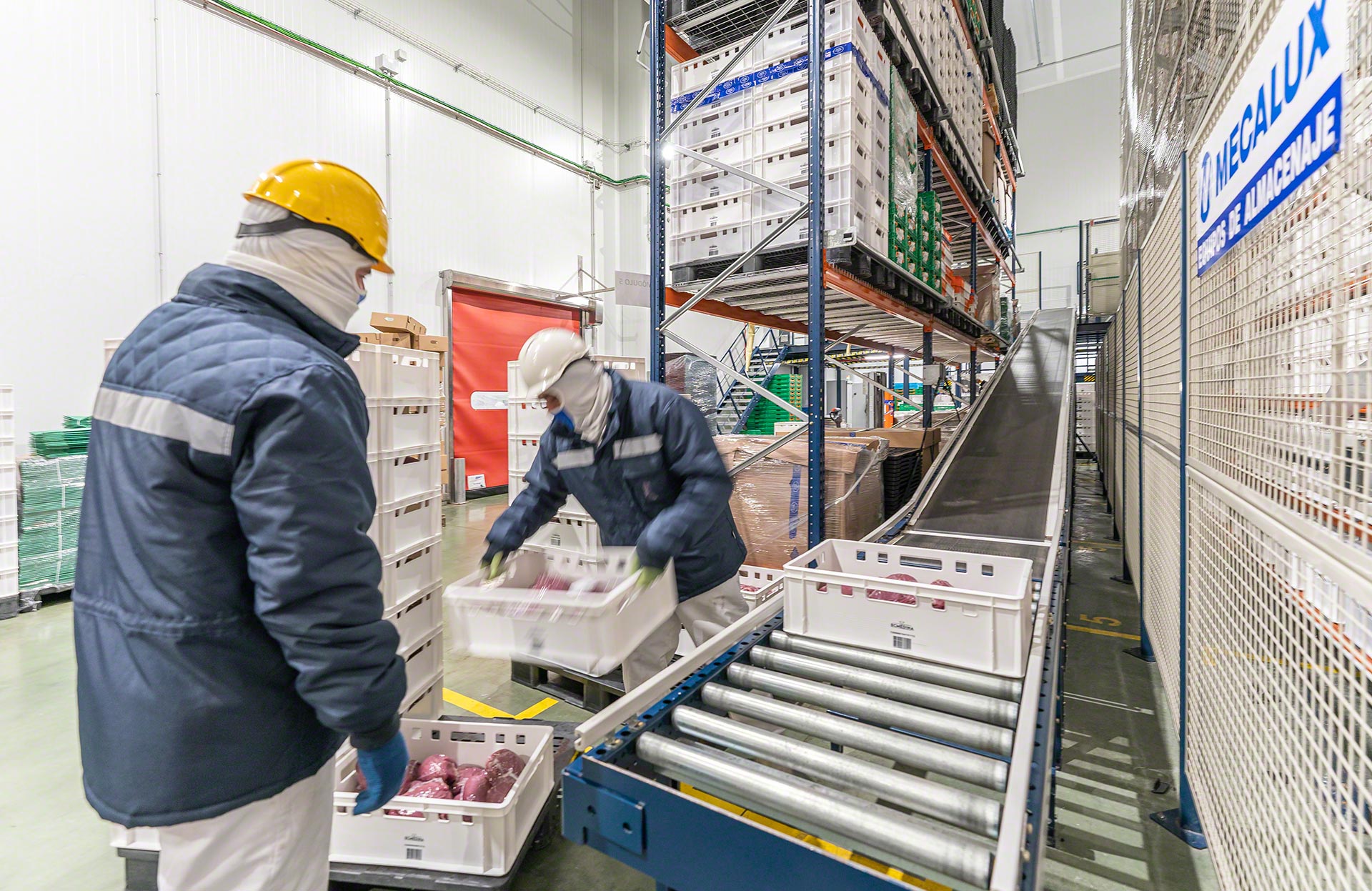

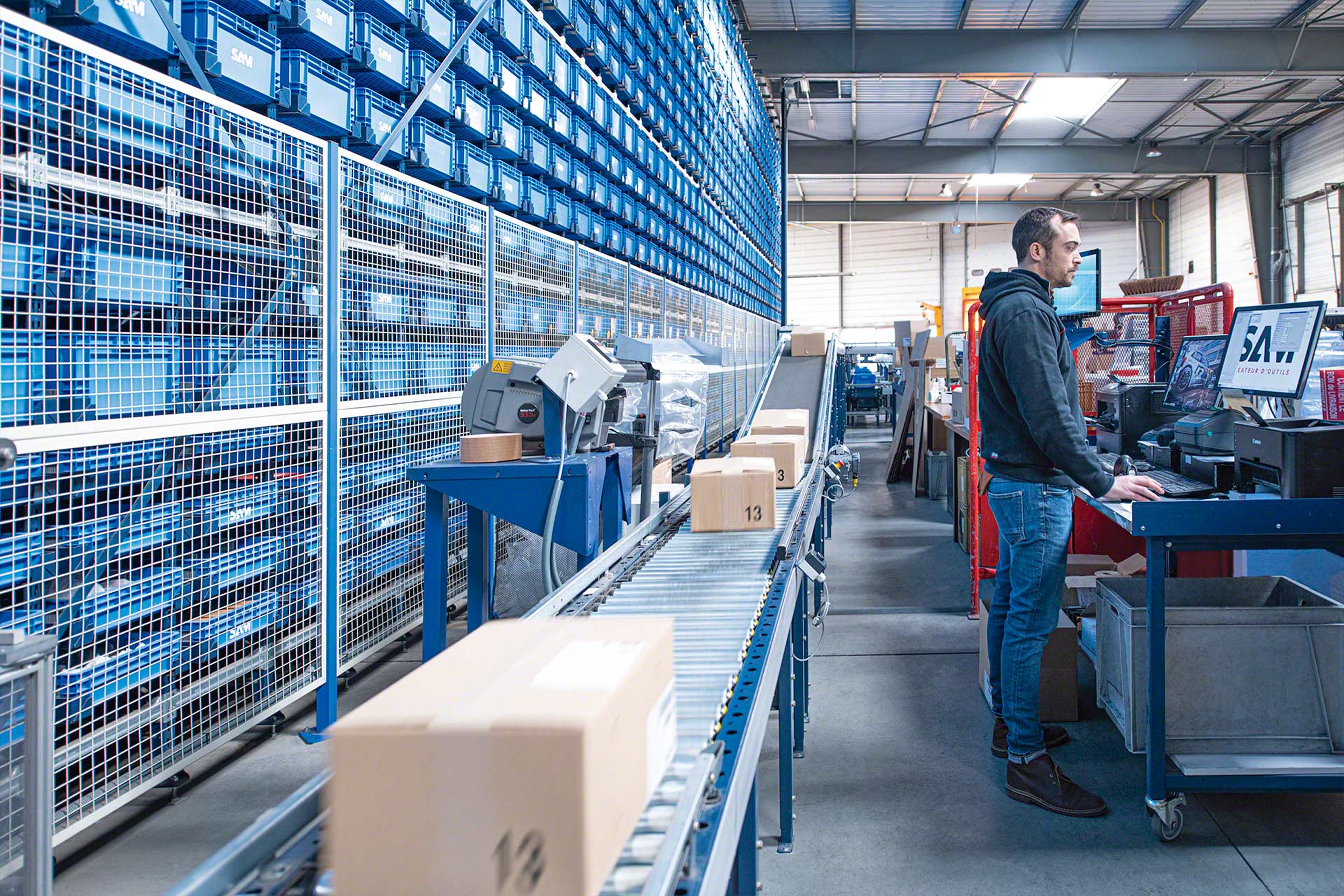

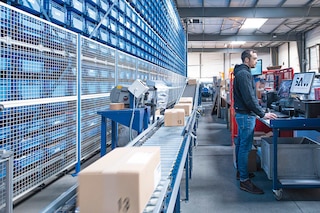

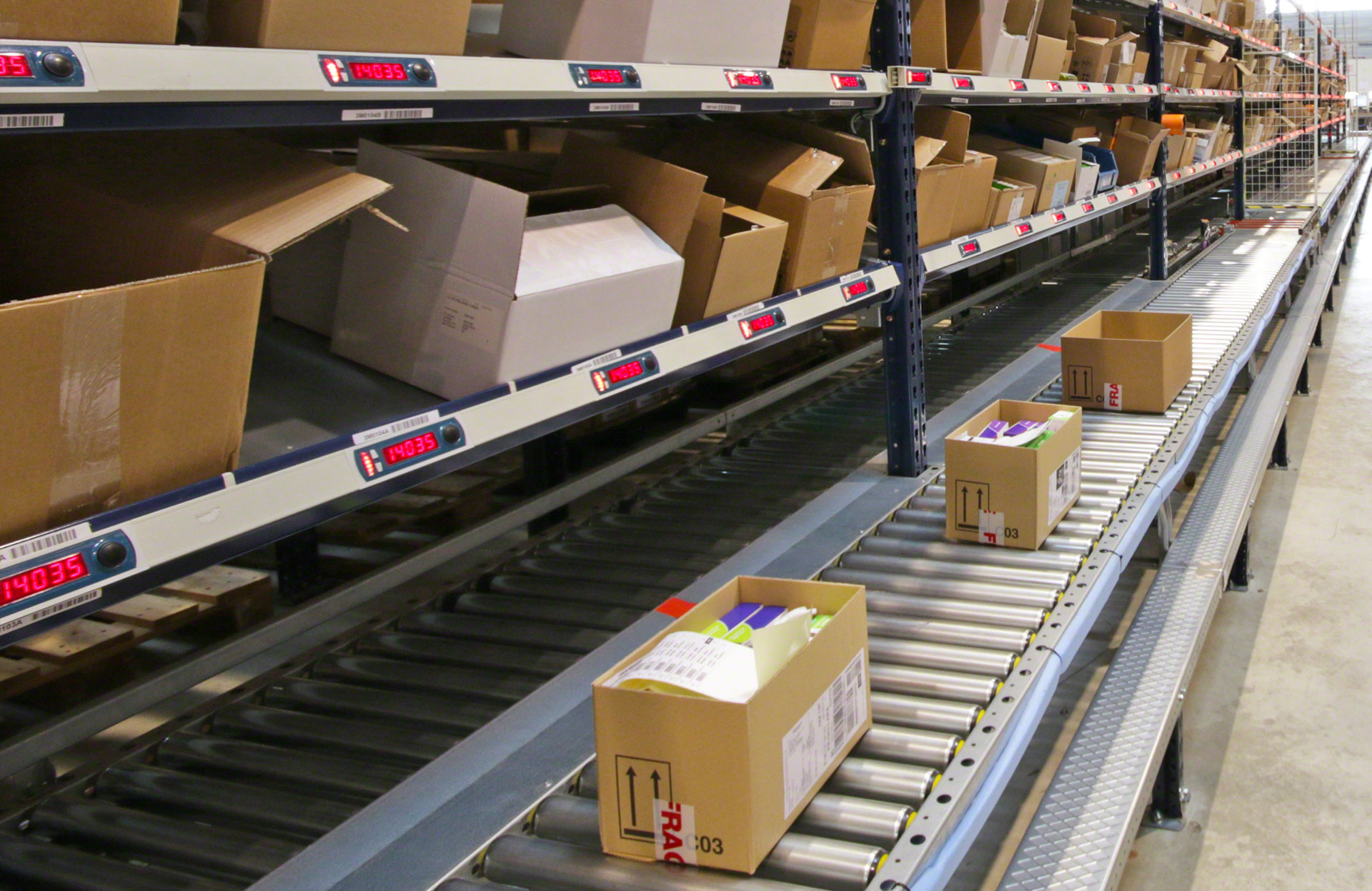

La rulliera motorizzata garantisce un flusso continuo di merce

Vantaggi dei trasportatori a rulli per contenitori e scatole

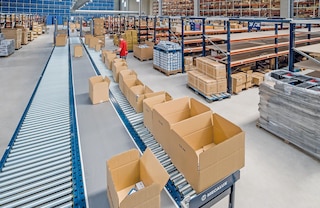

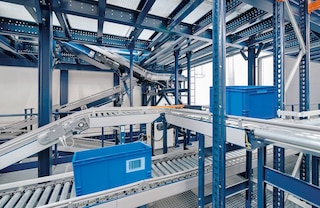

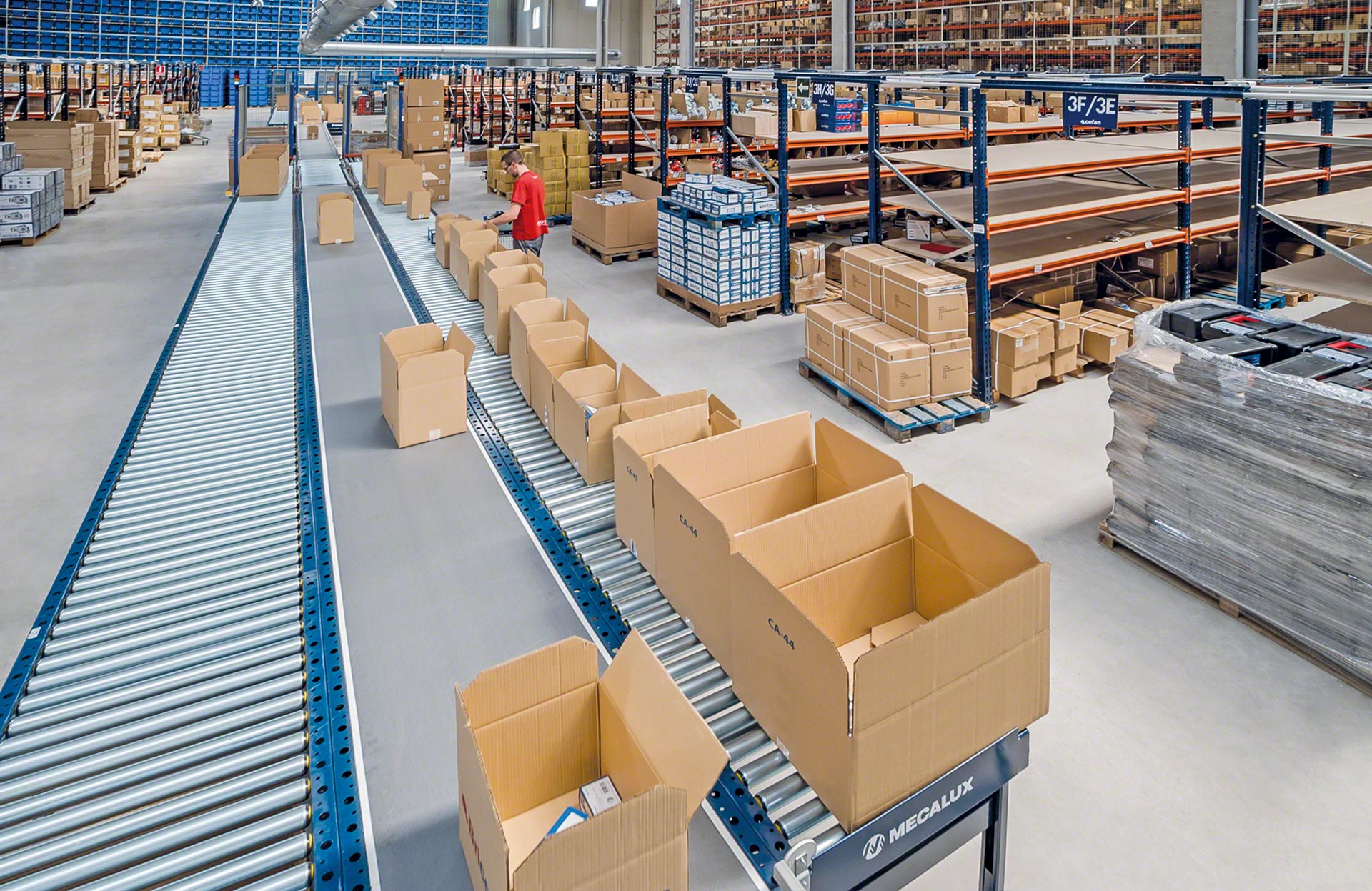

  • Lunghe distanze: la possibilità di configurare circuiti lunghi e complessi permette di connettere differenti punti del magazzino.
  • Flusso costante: garantiscono un movimento continuo della merce.
  • Molteplici unità di carico: sono compatibili con casse, vassoi e contenitori di differenti materiali e dimensioni e con altri tipi di carichi leggeri.
  • Flessibilità e scalabilità: si possono creare tutti i tipi di circuiti, così come ampliare o modificare quelli già esistenti.

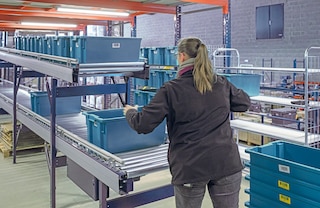

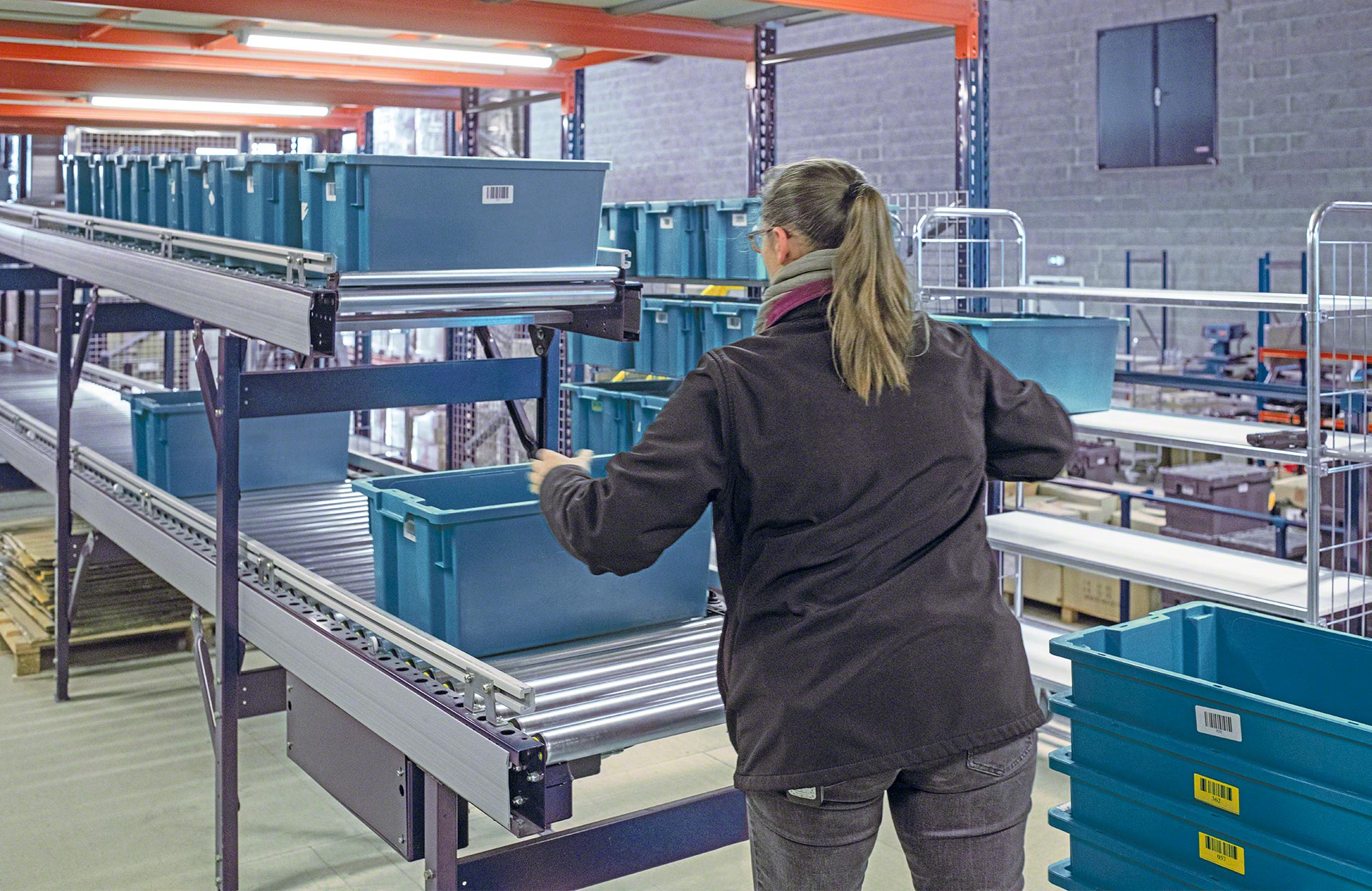

  • Ergonomia: l’uso di trasportatori permettono al personale di svolgere con maggiore comodità determinate attività, come la preparazione degli ordini.
  • Solidità e resistenza: compongono una soluzione robusta ad alta durabilità che supporta operazioni quotidiane ad elevato rendimento.
  • Manutenzione minima: la manutenzione è semplice ed economica.
I nastri trasportatori per contenitori permettono di collegare punti distanti del magazzino

Con l'aiuto dei convogliatori per contenitori abbiamo migliorato la nostra produttività e i nostri processi sono molto più veloci e affidabili

CCV
Michel Gladstein CEO
CCV
(Capavenir-Vosges, Francia)

Applicazione delle rulliere per scatole e contenitori

Soluzione ad elevata efficacia adattabile a un’ampia varietà di necessità

I trasportatori a rulli sono perfetti per automatizzare il movimento di scatole e carichi leggeri in magazzini con flussi ripetitivi e costanti. Grazie alla loro elevata versatilità si adattano alla perfezione a differenti cicli operativi e alla configurazione di molteplici circuiti di differenti gradi di complessità.

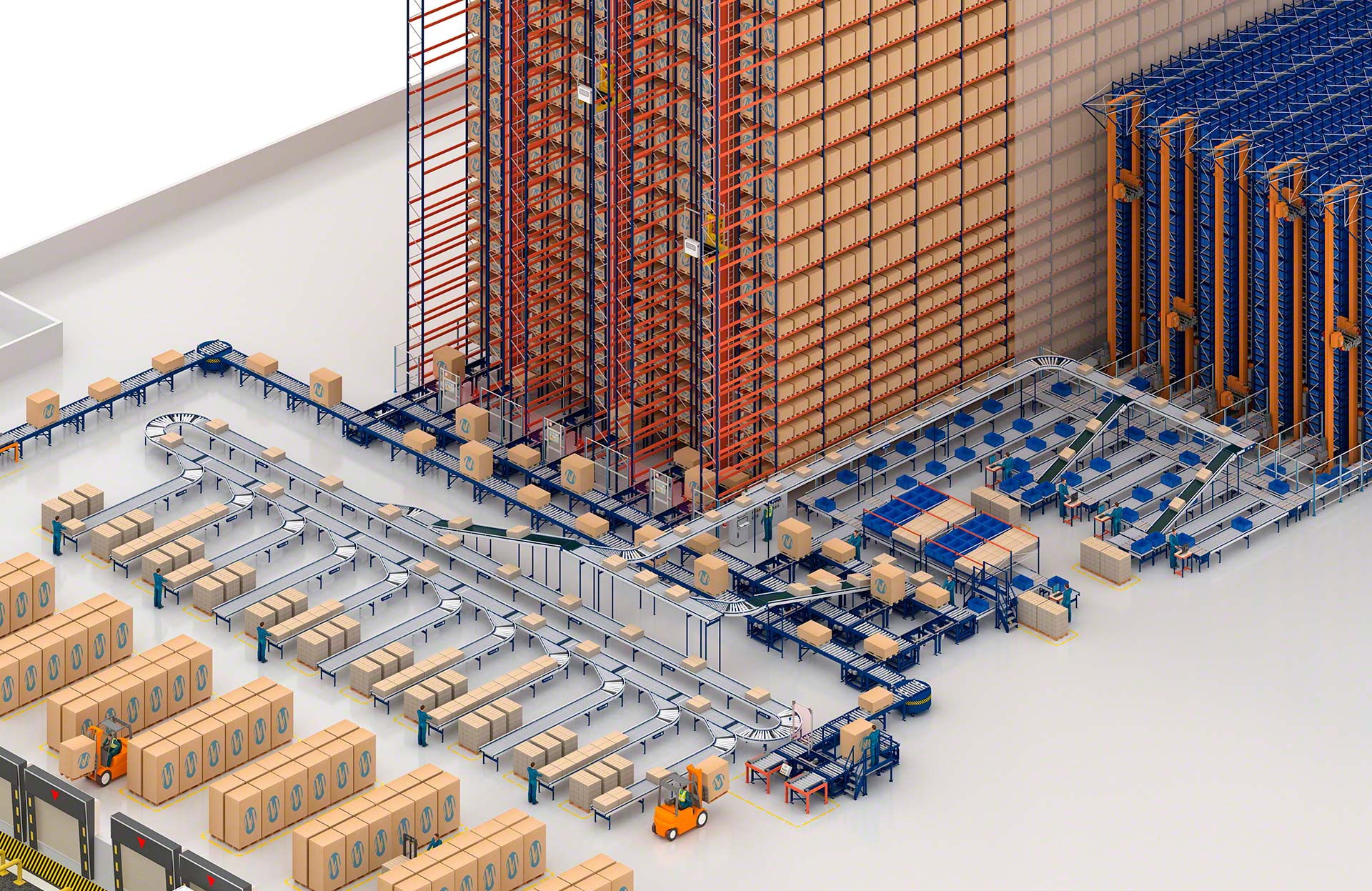

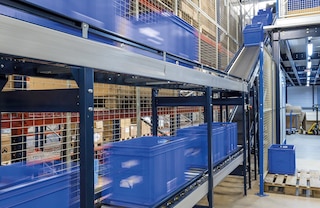

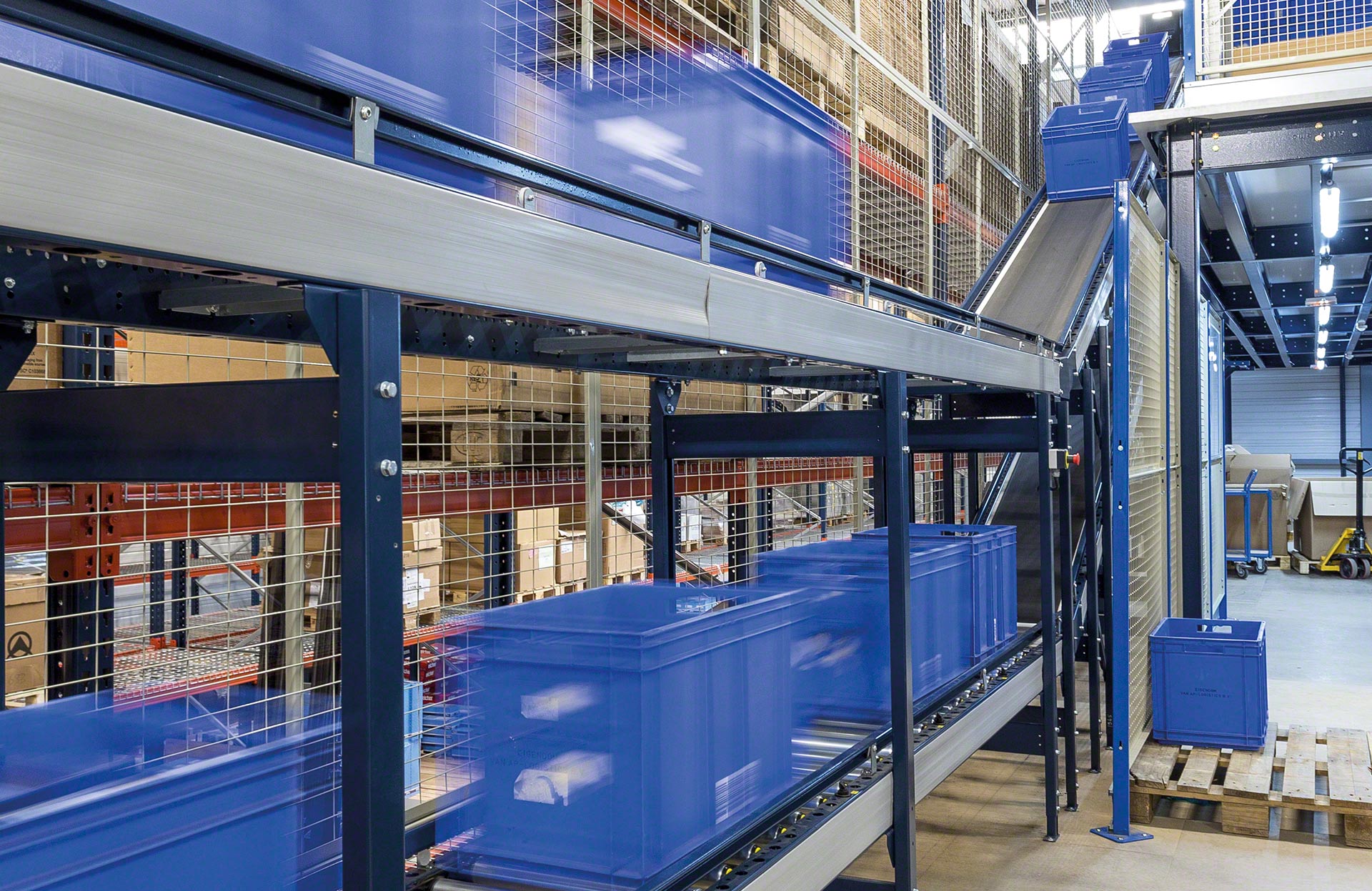

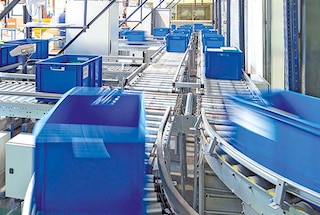

I sistemi per la movimentazione di contenitori collegano due punti del magazzino

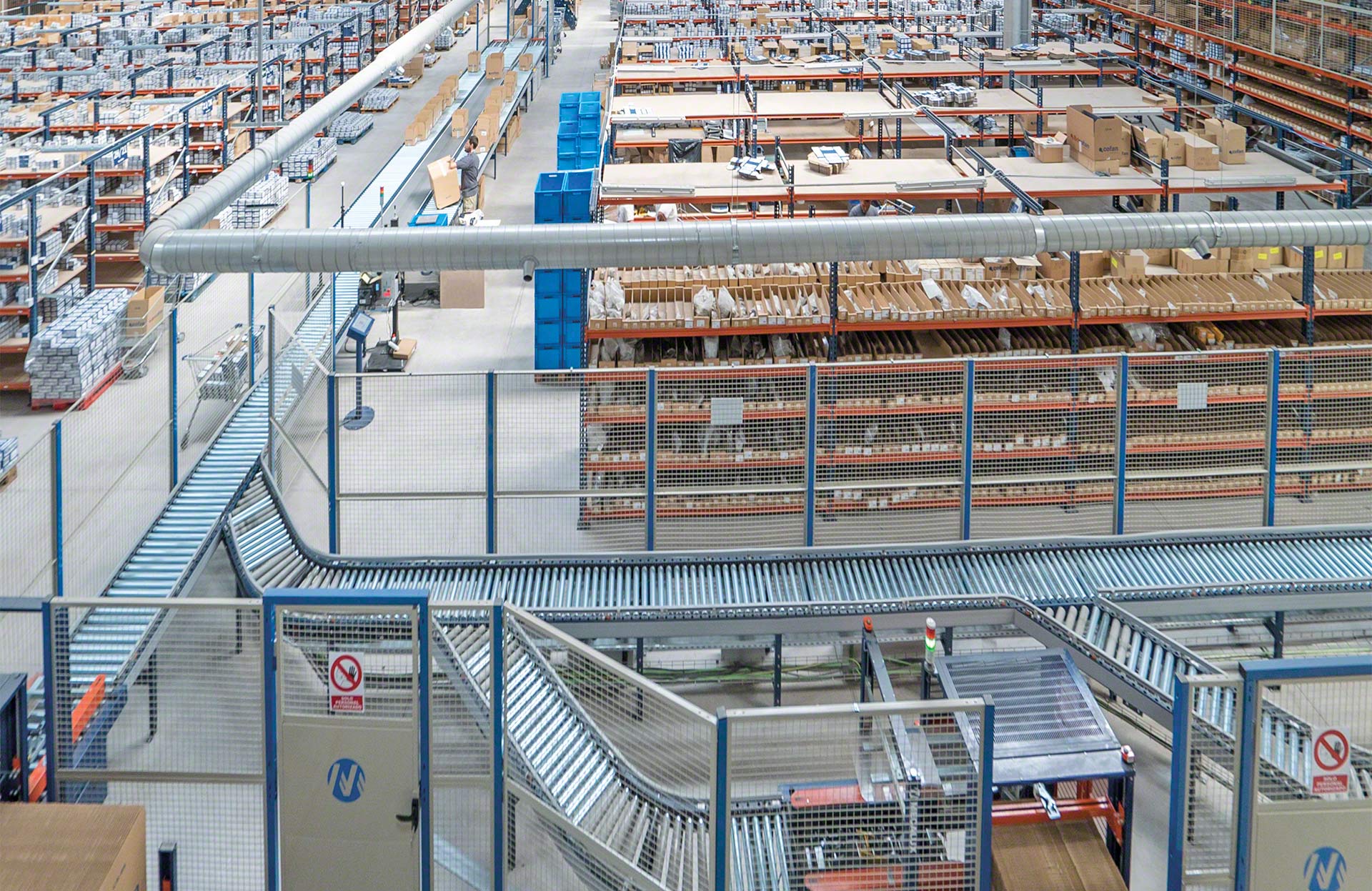

Connessione tra zone del magazzino

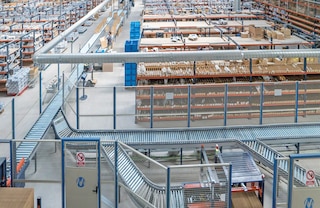

È una delle funzioni di base delle rulliere per contenitori: spostare le unità di carico da un punto partenza a uno di arrivo, collegando varie aree del magazzino.

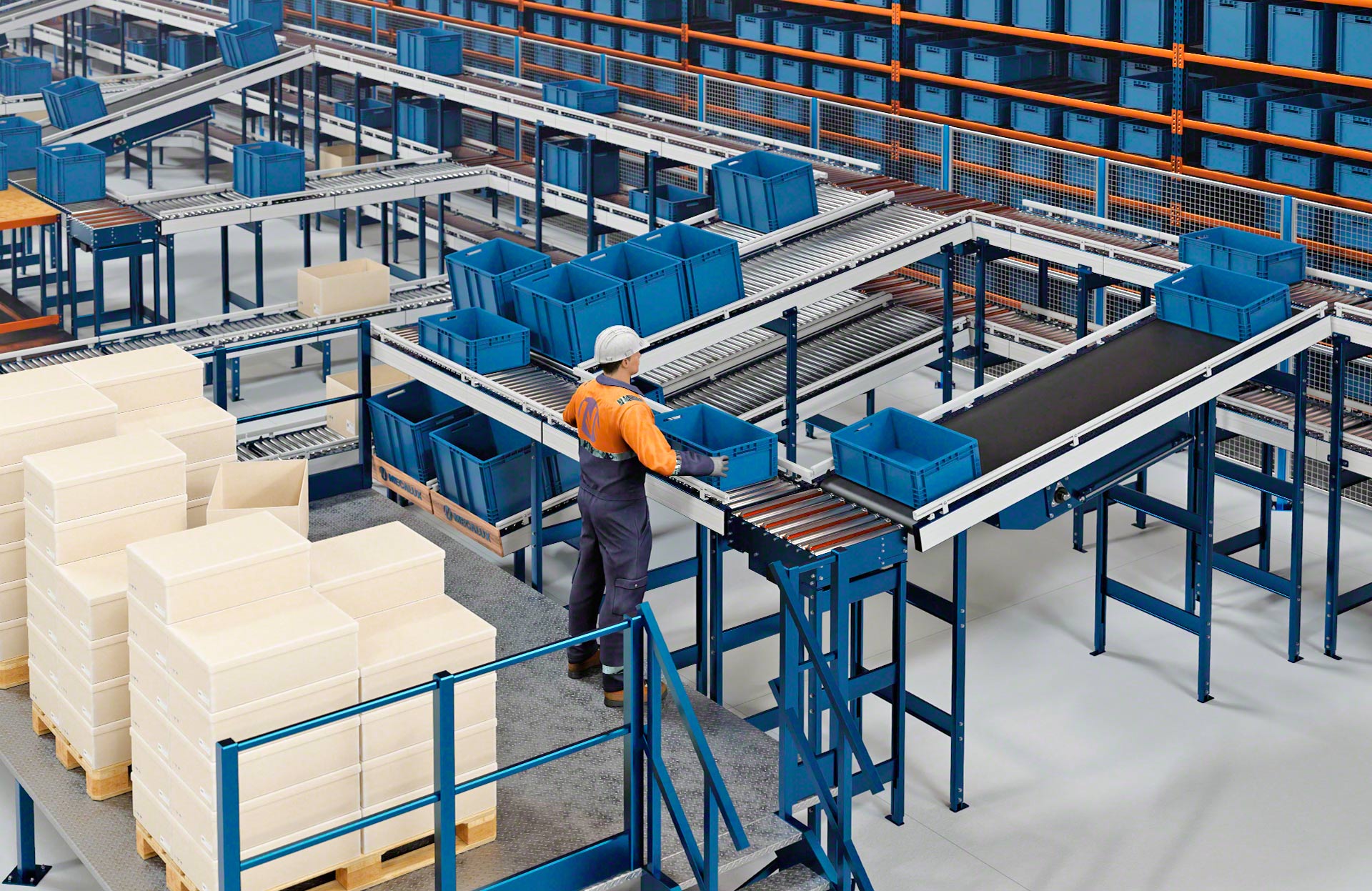

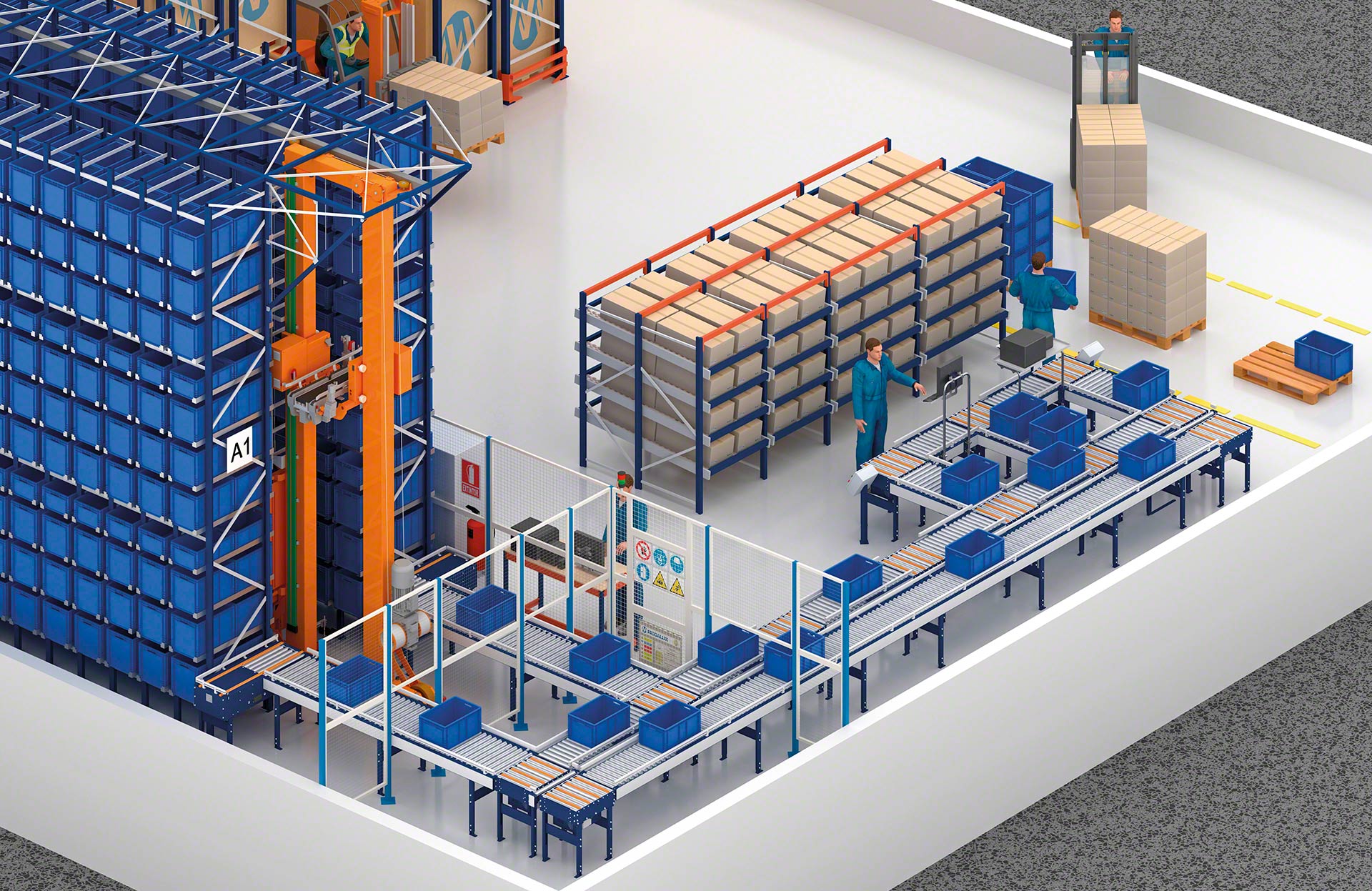

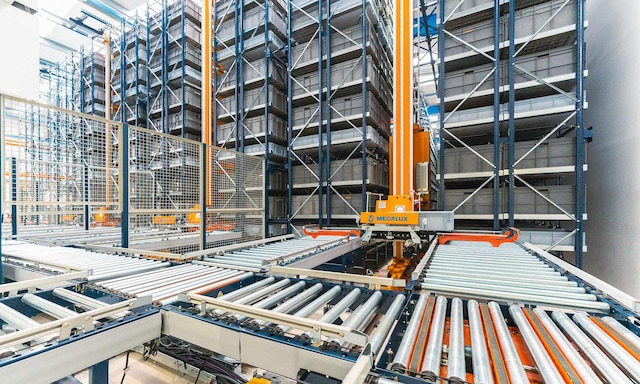

Le rulliere per magazzini sono componenti fondamentali dei magazzini automatici per contenitori

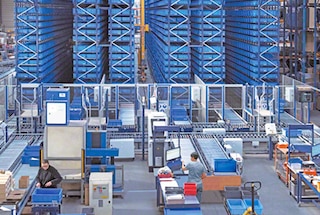

Movimento di carichi in magazzini automatici

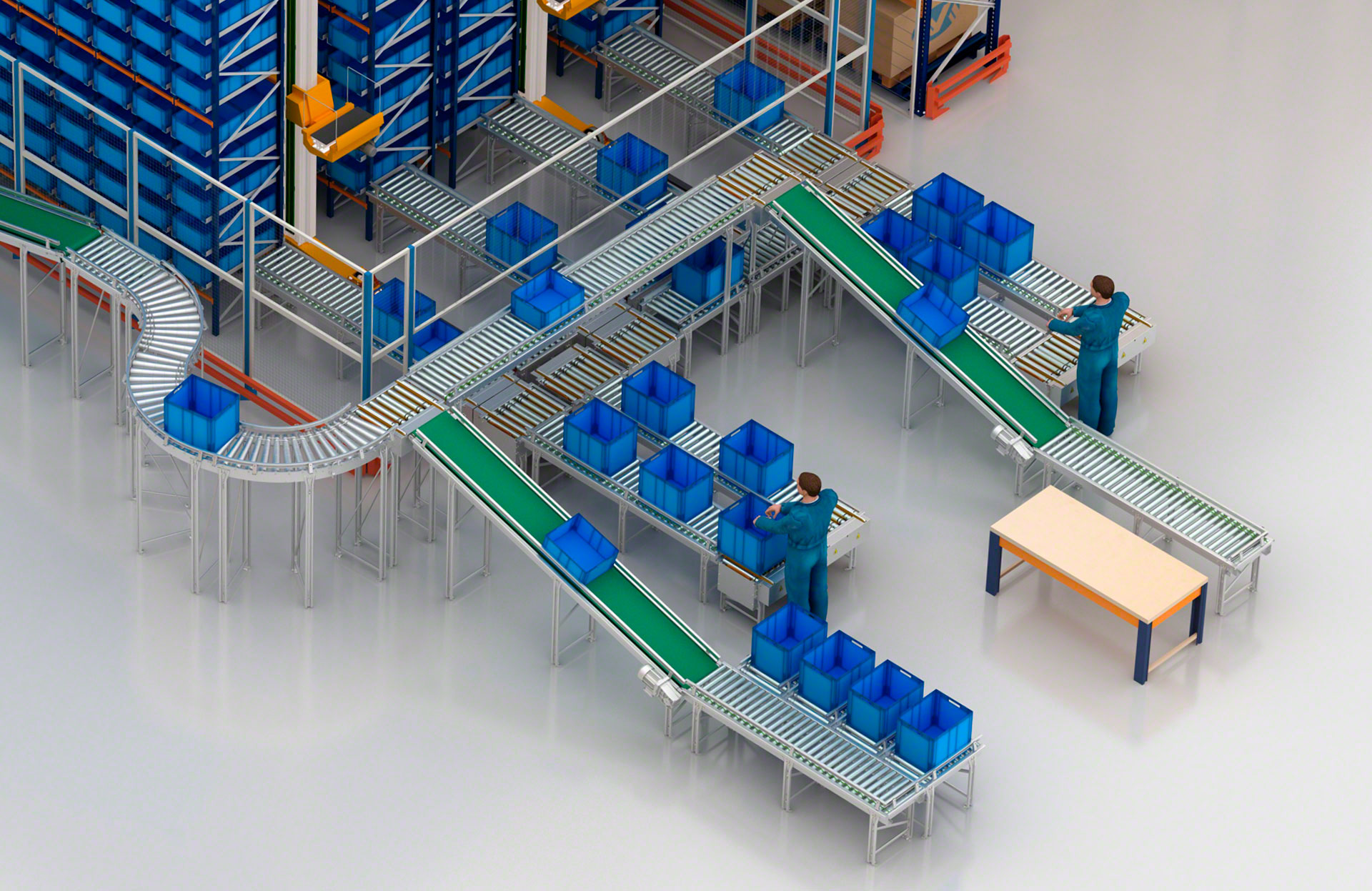

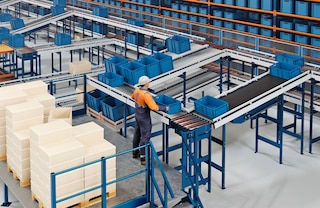

I nastri trasportatori per contenitori sono indispensabili nelle testate, nei punti di entrata e uscita e nelle postazioni di picking dei magazzini automatici per contenitori.

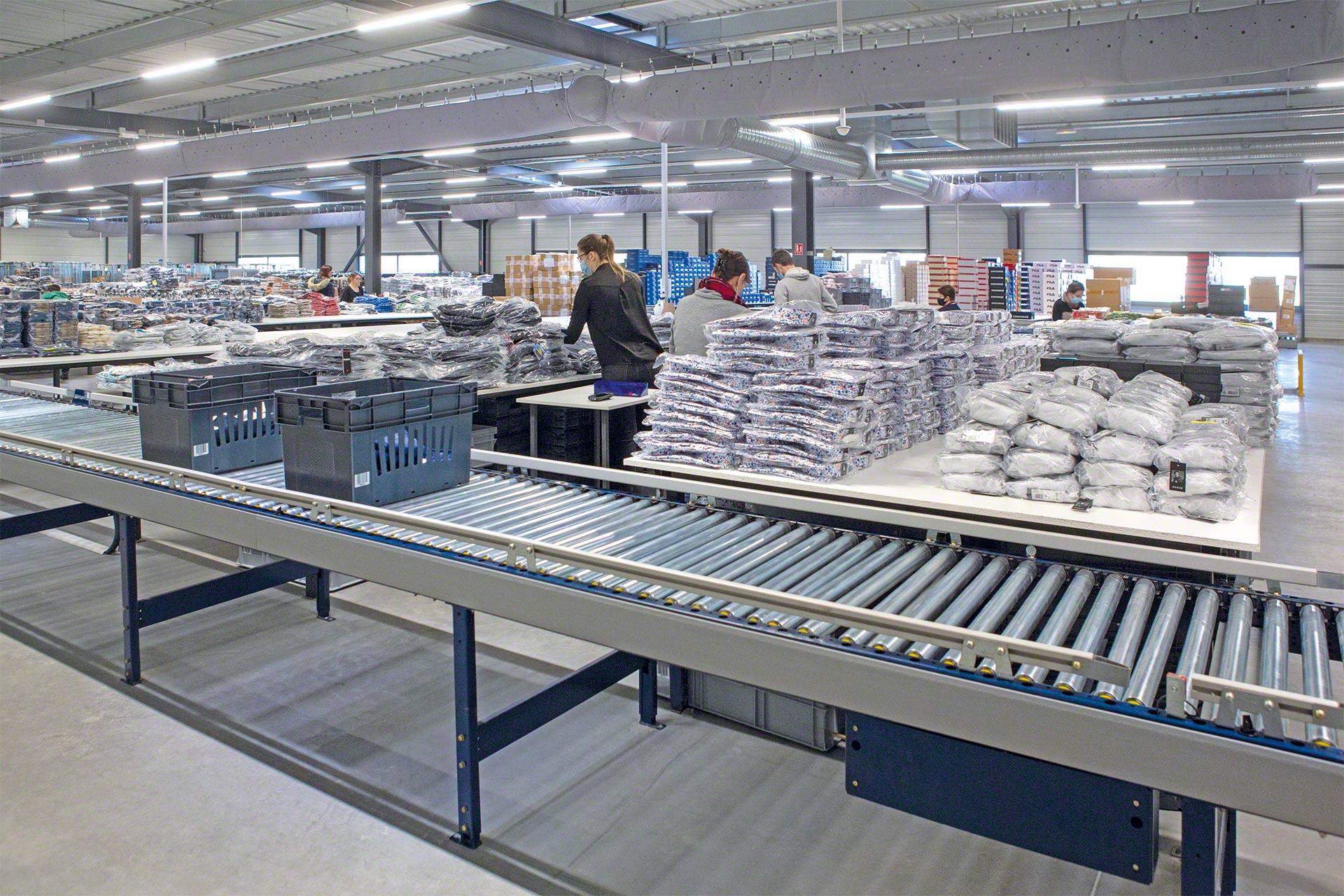

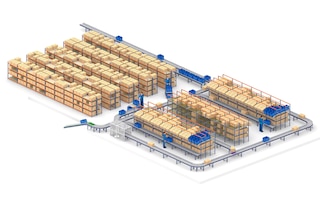

I trasportatori a rulli per contenitori e scatole velocizzano la preparazione degli ordini

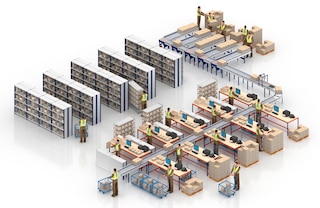

Magazzini con picking intensivo

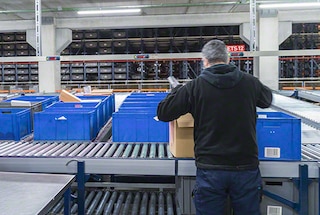

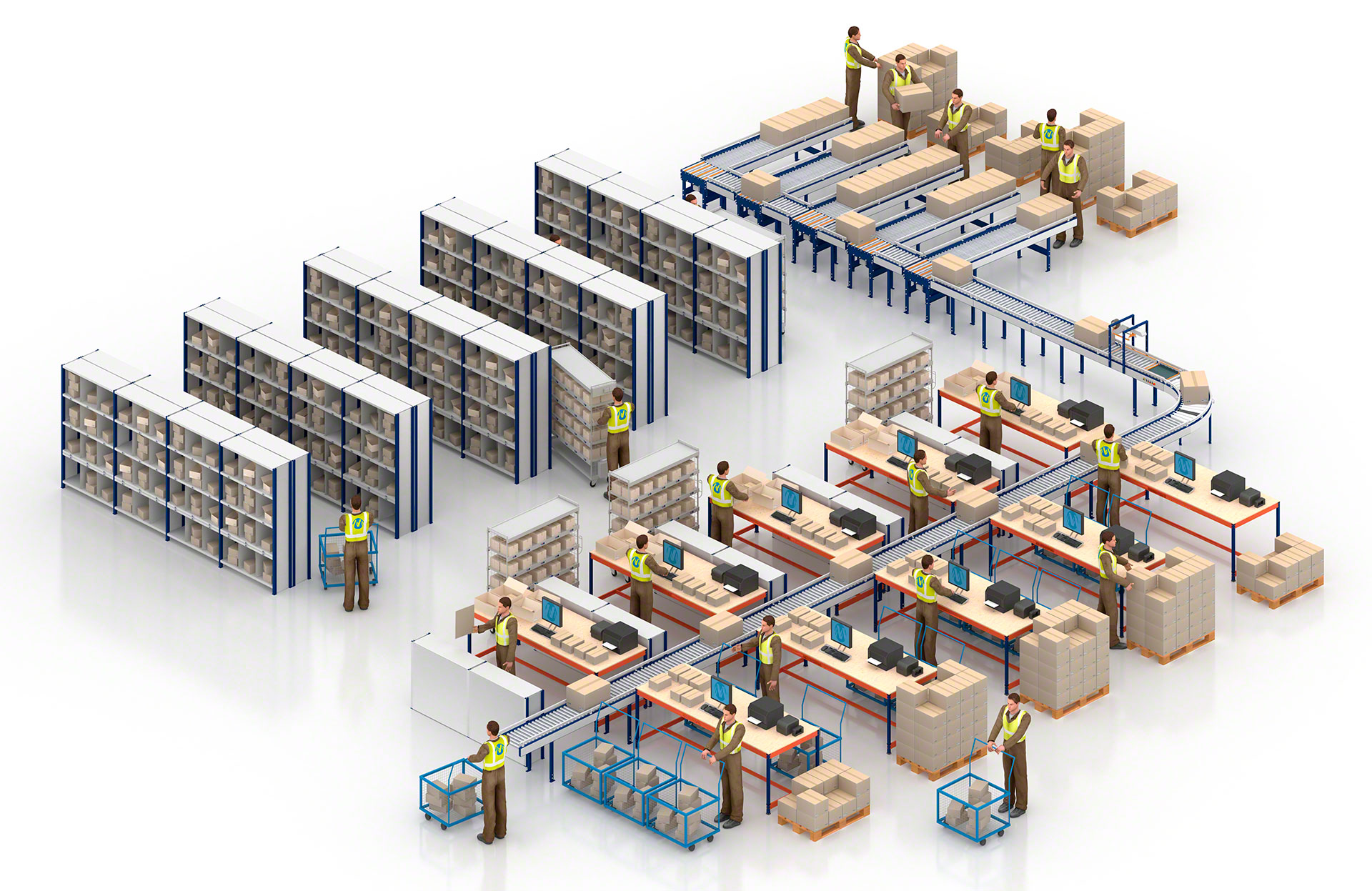

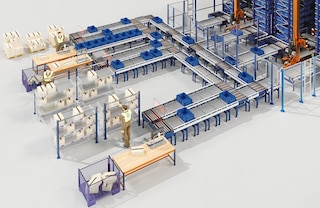

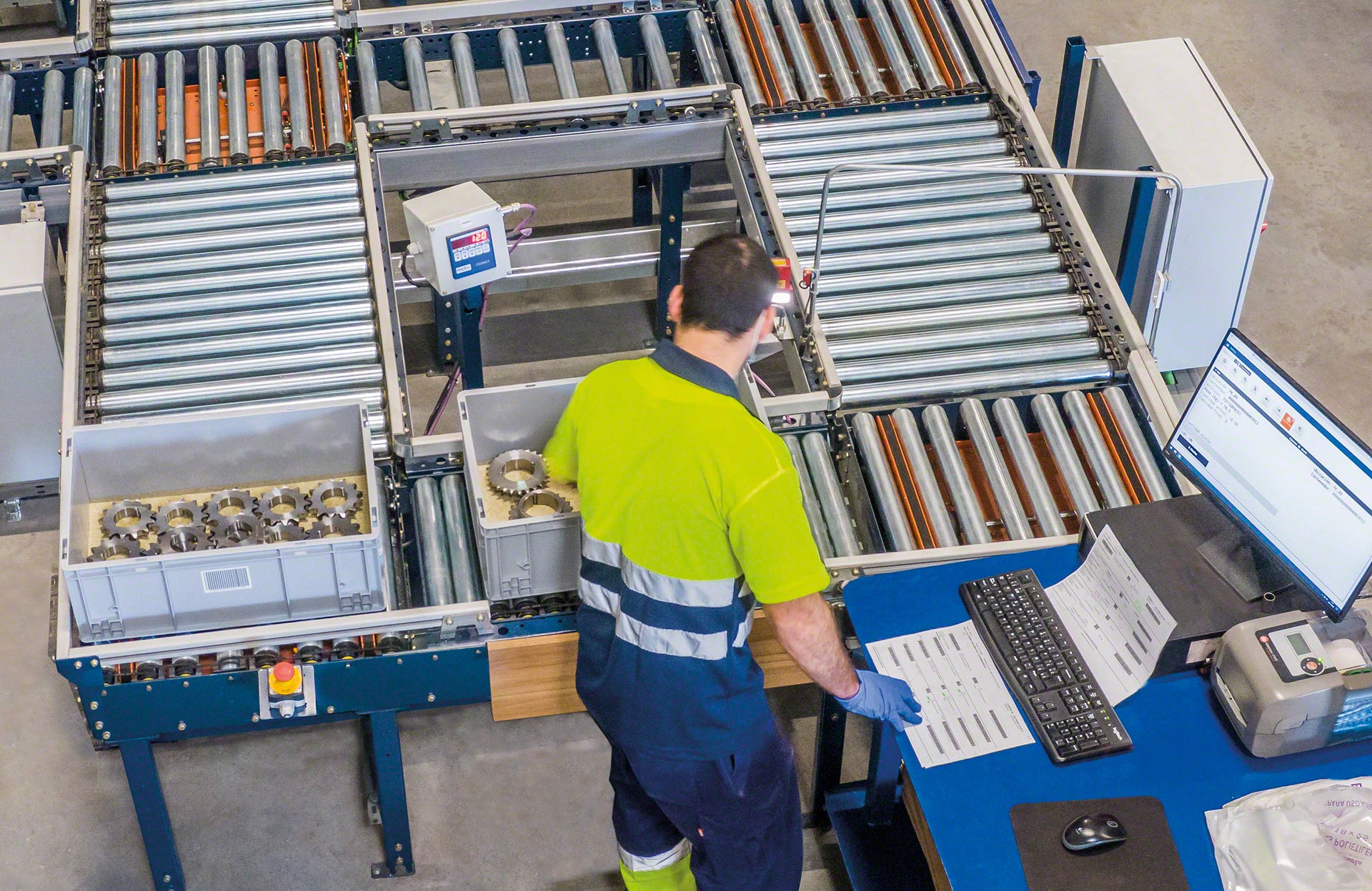

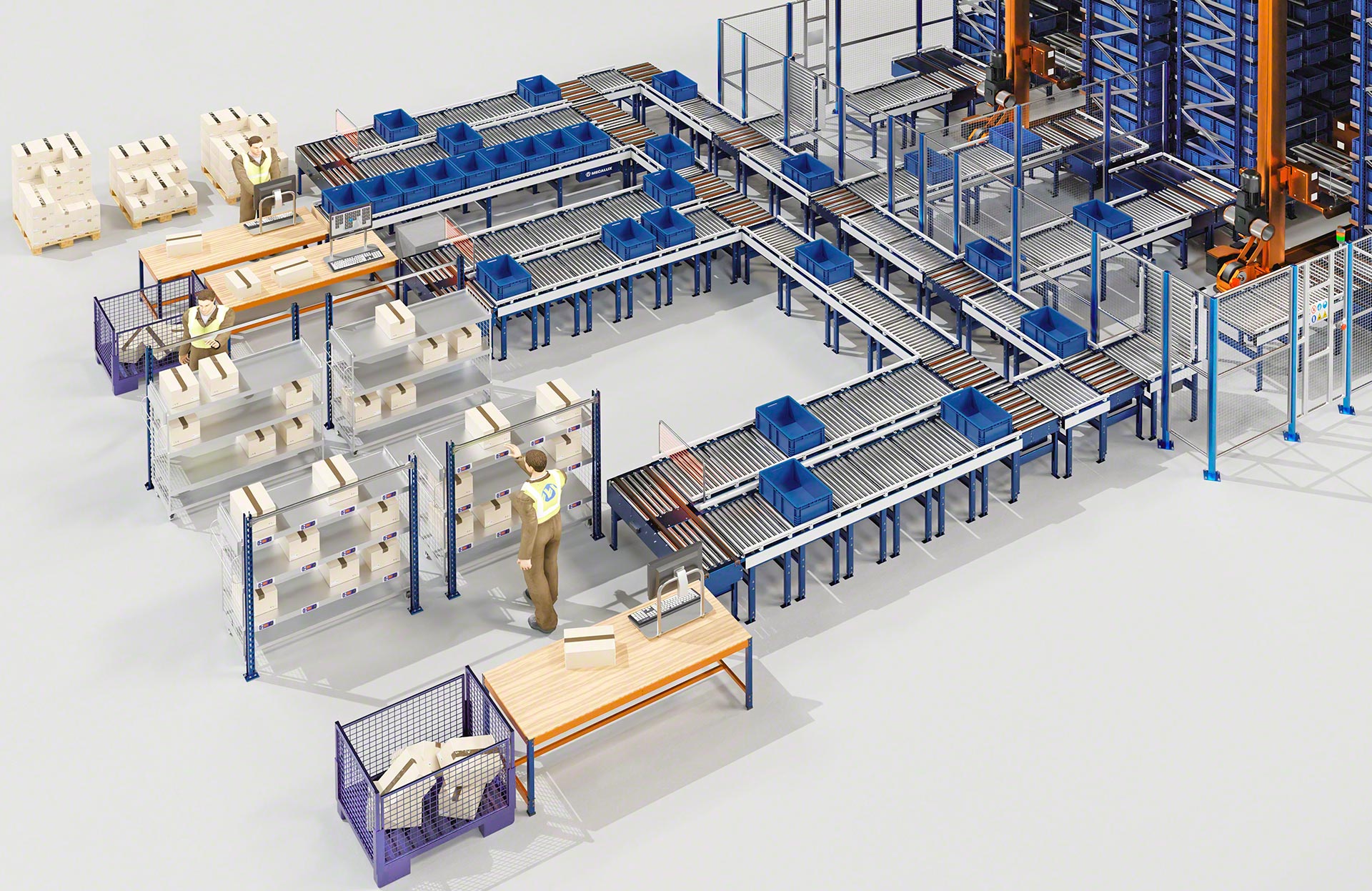

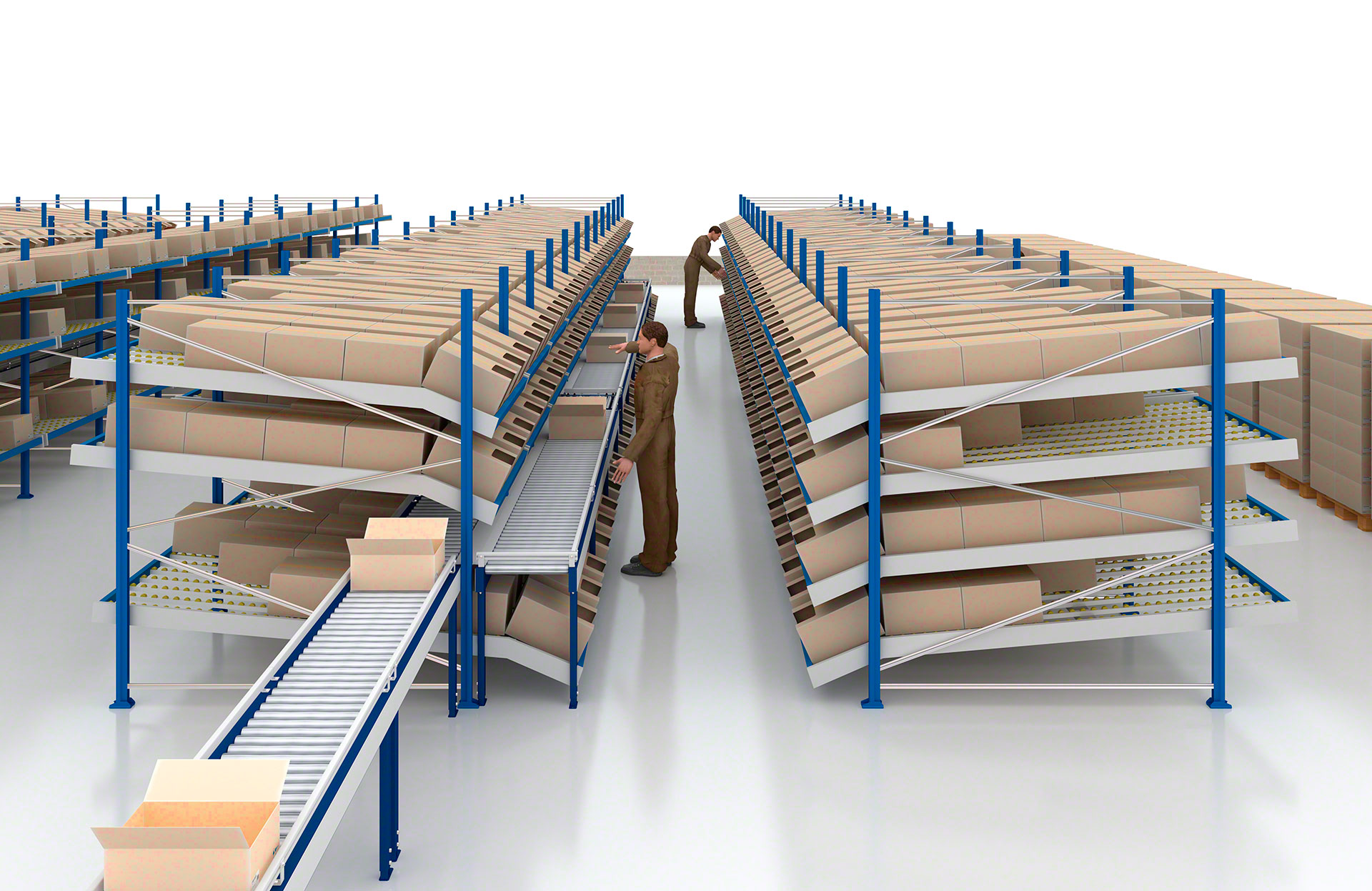

Le rulliere trasportatrici di contenitori velocizzano la preparazione degli ordini facilitando la movimentazione di merce e connettendo le postazioni di picking con le aree di consolidamento e di spedizione.

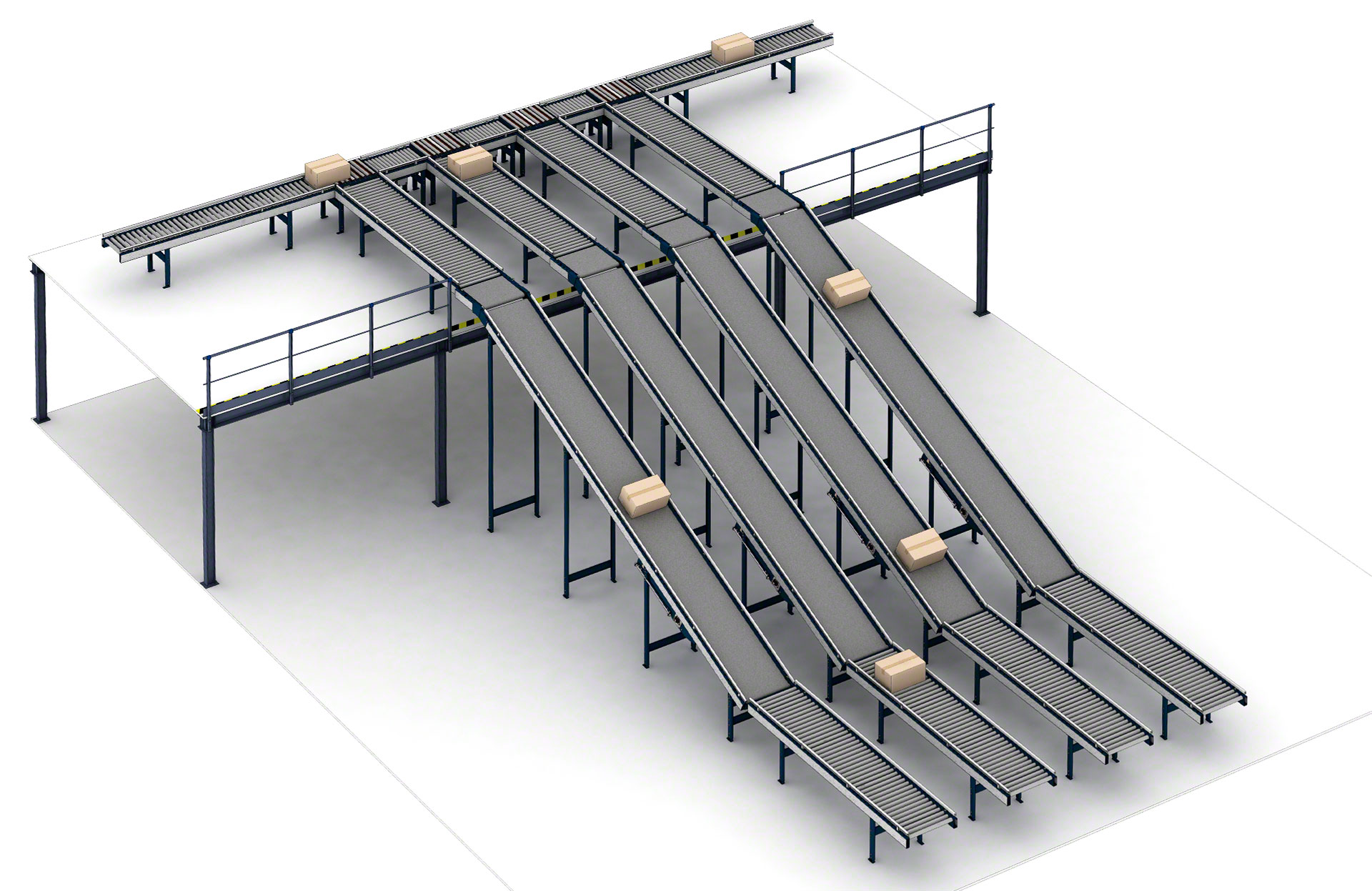

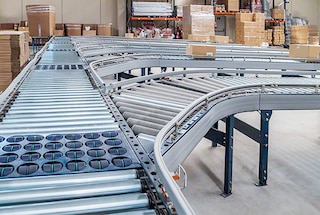

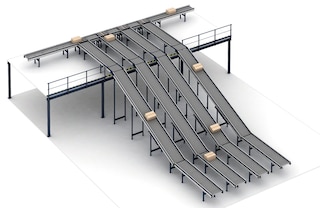

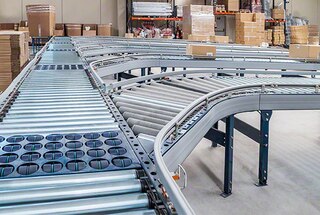

I sistemi per la movimentazione i contenitori si utilizzano per classificare automaticamente gli ordini

Classificazione automatica degli ordini

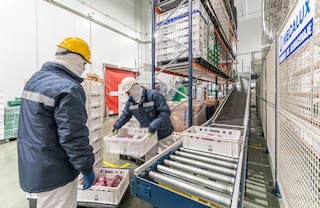

L’installazione di sistemi di movimentazione per contenitori nelle aree di spedizione permettono di configurare sorter che classificano la merce in base a differenti criteri (ad esempio, per ordini o percorsi).

Le rulliere per contenitori automatizzano la ricezioni di merce in scatole

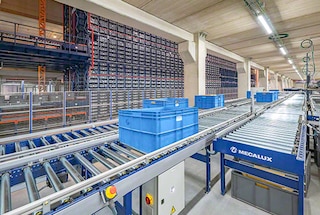

Ricezioni e distribuzione della merce

I nastri trasportatori per contenitori automatizzano le operazioni di ricezione della merce da posizionare nei contenitori e la relativa distribuzione fino a destinazione.

I convogliatori per contenitori si utilizzano per spostare componenti e prodotti finiti nei centri di produzione

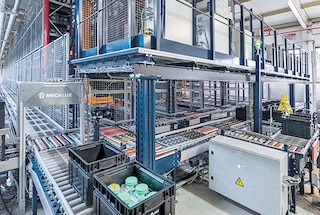

Postazioni di montaggio e verifica

Negli stabilimenti di produzione, si installano per spostare i componenti fino alle postazioni di lavoro in catena di montaggio. Inoltre, si utilizzano per automatizzare il flusso di prodotti fino alla postazione di controllo qualità.

Testimonianze

Kontiki

Il trasportatore ci permette di guadagnare efficienza dopo la fase di imballaggio, perchè quando gli ordini escono dal trasportatore, sono già pronti per essere spediti.

Continua a leggere
Jérémy Barisci Responsabile della logistica
Kontiki
(Dommartin, Francia)
Espaces des Marques

Come spostare la merce tra i vari piani? Mecalux ha installato un circuito di trasportatori per contenitori e un elevatore che collega tutti i piani del magazzino e che velocizza lo spostamento di merce.

Continua a leggere
Vincent Beaufreton Responsabile dello sviluppo
Espaces des Marques
(La Boissière-des-Landes, Francia)
Mephisto

Grazie all’automazione con trasportatori ed elevatori, i flussi ora sono molto più rapidi e abbiamo ottenuto una significativa riduzione dei movimenti dei nostri operatori.

Continua a leggere
Christian Kalch Direttore industriale e della logistica
Mephisto
(Sarreburgo, Francia)

Case studies

CCV: trasportatori automatici per gestire 20.000 prodotti al giorno

CCV, rivenditore di articoli di moda, ha inaugurato un magazzino nel nord-est della Francia con il quale affrontare le sfide dell'omnicanalità. Mecalux ha installato un circuito di trasportatori per contenitori che ha aumentato il flusso interno della merce del 66%, in paragone ai suoi precedenti magazzini. Continua a leggere

CCV: trasportatori automatici per gestire 20.000 prodotti al giorno

Un circuito completo di trasportatori moltiplica la produttività nel picking del produttore francese di prodotti per il bricolage Vynex

Case study settorizzazione del magazzino di Vynex a Francia sviluppato da Mecalux e altri esempi di sistemi di stoccaggio. Continua a leggere

Un circuito completo di trasportatori moltiplica la produttività nel picking del produttore francese di prodotti per il bricolage Vynex

Le rulliere costituiscono l’asse del picking di un impianto distribuito su più piani

Case study di automazione del magazzino di PAVI-Groupauto in Francia sviluppato da Mecalux e altri esempi di sistemi di stoccaggio. Continua a leggere

Le rulliere costituiscono l’asse del picking di un impianto distribuito su più piani

C.D.A.L.: trasporto automatico tra magazzino e spedizioni

L’impresa di parti di ricambio per automobili C.D.A.L. ha installato un sistema di trasportatori di Mecalux nel suo centro di distribuzione di Saint Priest (Francia), che collega automaticamente il magazzino all’area spedizioni. I trasportatori velocizzano il trasferimento della merce. Continua a leggere

C.D.A.L.: trasporto automatico tra magazzino e spedizioni

Le scaffalature per picking con passarelle e un circuito completo di rulliere sospingono l'e-commerce di un distributore di ricambi per il settore automotive

Case study centro di Automotive Factory Parts per la preparazione degli ordini di vendita ‘online’ in Francia, sviluppato da Mecalux. Continua a leggere

Le scaffalature per picking con passarelle e un circuito completo di rulliere sospingono l'e-commerce di un distributore di ricambi per il settore automotive

General Óptica installa un magazzino omnichannel con 4.000 ordini al giorno

General Óptica, leader nella vendita di occhiali graduati, da sole, lenti e apparecchi acustici in Spagna, ha aperto un nuovo centro logistico a Madrid. Il magazzino, dotato di trasportatori per contenitori e scaffalature portapallet e picking, prepara 4.000 ordini al giorno e gestisce 100.000 montature. Continua a leggere

General Óptica installa un magazzino omnichannel con 4.000 ordini al giorno

Normagrup: l'automazione illumina la logistica

Normagrup, azienda spagnola leader nell'illuminazione d'emergenza, ha ampliato il suo impianto di produzione nelle Asturie con un magazzino per contenitori. Gestito dal WMS Easy WMS di Mecalux, nel magazzino si depositano componenti utilizzati per la produzione dei prodotti. Continua a leggere

Normagrup: l'automazione illumina la logistica

JCH, azienda leader nel settore dell'aria condizionata, migliora la capacità di stoccaggio e picking del suo magazzino di componenti a Barcellona con un trasloelevatore automatico per contenitori

Mecalux ha attrezzato il magazzino di JCH con un magazzino automatico miniload che offre una capacità di stoccaggio per 4.076 contenitori. Continua a leggere

JCH, azienda leader nel settore dell'aria condizionata, migliora la capacità di stoccaggio e picking del suo magazzino di componenti a Barcellona con un trasloelevatore automatico per contenitori
Vedi altri case studies

Tipi di trasportatori a rulli

I differenti tipi di sistemi di trasporto per contenitori di Mecalux permettono di adeguare il circuito a svariati requisiti di distanza, percorso, inclinazione, velocità e tipo di unità di carico. La sua robusta progettazione offre grande affidabilità in tutti i tipi di ambienti di lavoro.

In un circuito si possono utilizzare sia i trasportatori a rulli sia a nastro. Il loro impiego nei magazzini dinamizza il movimento e la movimentazione di casse, vassoi e altri carichi leggeri. Le velocità di trasporto standard oscillano tra i 25 e i 60 m/min.

I convogliatori di contenitori ausiliari hanno come funzione principale è quella di adattare il percorso del circuito ai requisiti specifici di ogni impianto. Vengono posizionati per evitare ostacoli strutturali, cambiare la direzione del carico o introdurre deviazioni.

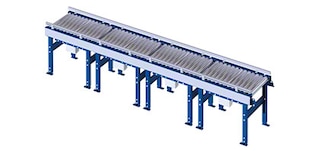

La rulliera ad accumulo senza contatto muove i colli in linea retta.

Trasportatori a rulli ad accumulo senza contatto (LRA)

Permette il transito di contenitori in linea retta, senza contatto tra di essi, e può realizzare anche funzioni di accumulo. Ogni sezione è dotata do un proprio motore a rulli che si muove in modo indipendente.

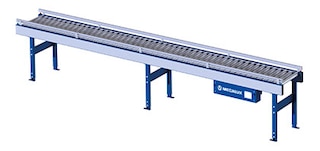

Le rulliere trasportatrici ad azionamento continuo permettono di coprire lunghe distanze

Trasportatori a rulli ad azionamento continuo (LRC)

Si utilizza per spostare contenitori in linea retta quando si necessita un flusso costante e le casse possono accumularsi per contatto. È adeguato per coprire lunghi tragitti, incluse lievi inclinazioni. A differenza dell’LRA, funziona con un unico motore che offre la trazione sufficiente per mantenere un flusso continuativo.

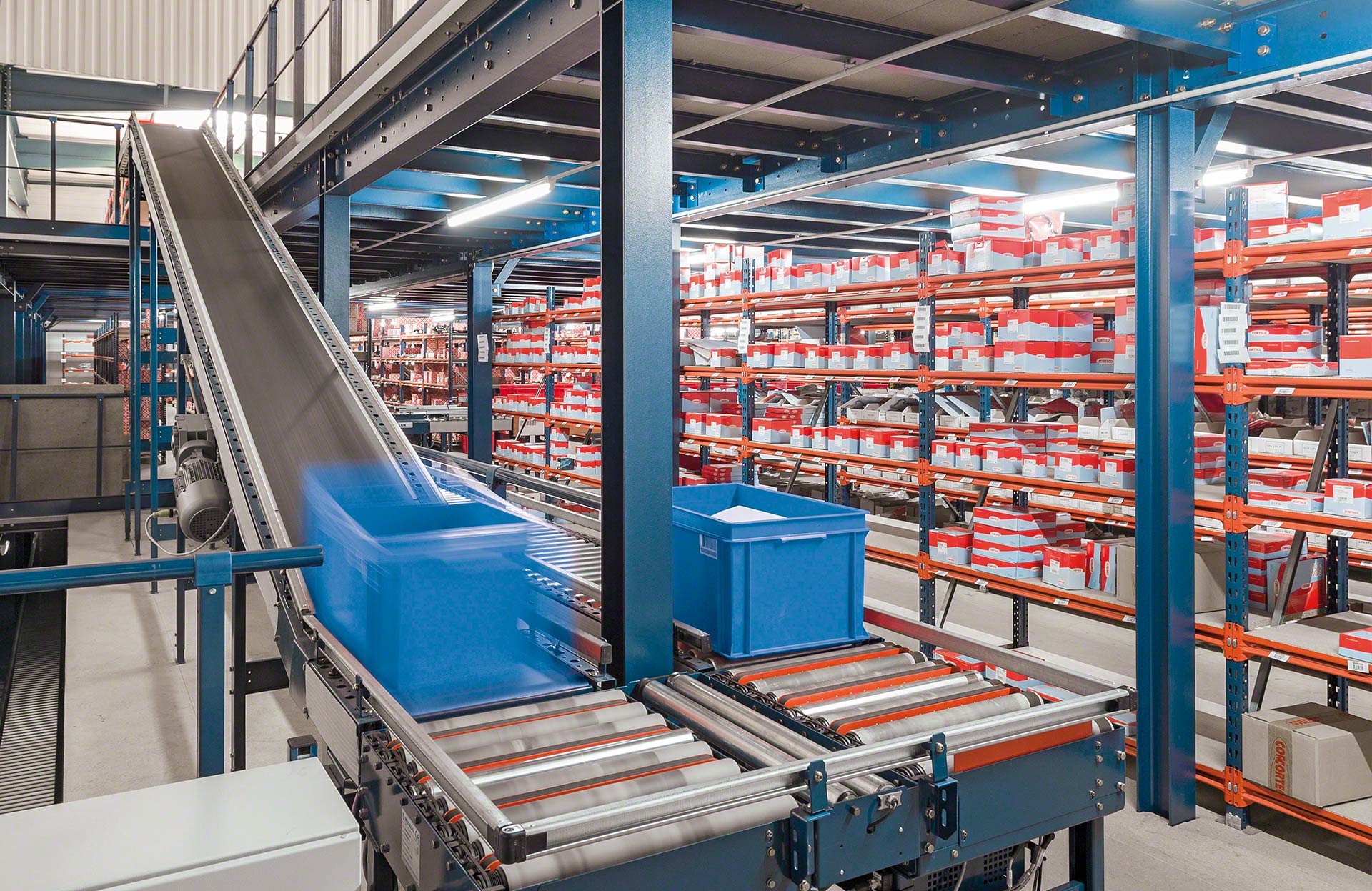

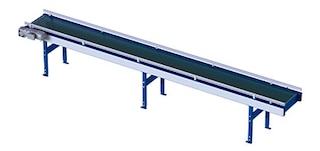

Il nastro trasportatore per contenitori garantisce un flusso uniforme dei carichi

Nastro trasportatore continuo (LBC)

Il suo funzionamento è equivalente a quello dell’LRC, con la differenza che al posto dei rulli si utilizza un nastro continuo. La maggiore aderenza tra il nastro e i carichi ne consente l'utilizzo sia su sezioni orizzontali sia inclinate (fino a 24º). È azionato da un unico motore.

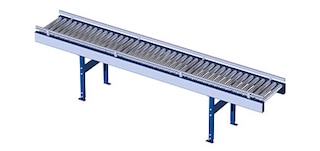

Il convogliatore a rulli libero è privo di motore

Trasportatori a rulli liberi (LRL)

Sistema dotati di rulli senza motore. Adeguato per sezioni con canali ad accumulo a gravità, aree di spedizione o stazioni di picking. Permette un’inclinazione massima tra il 4% e l’8%.

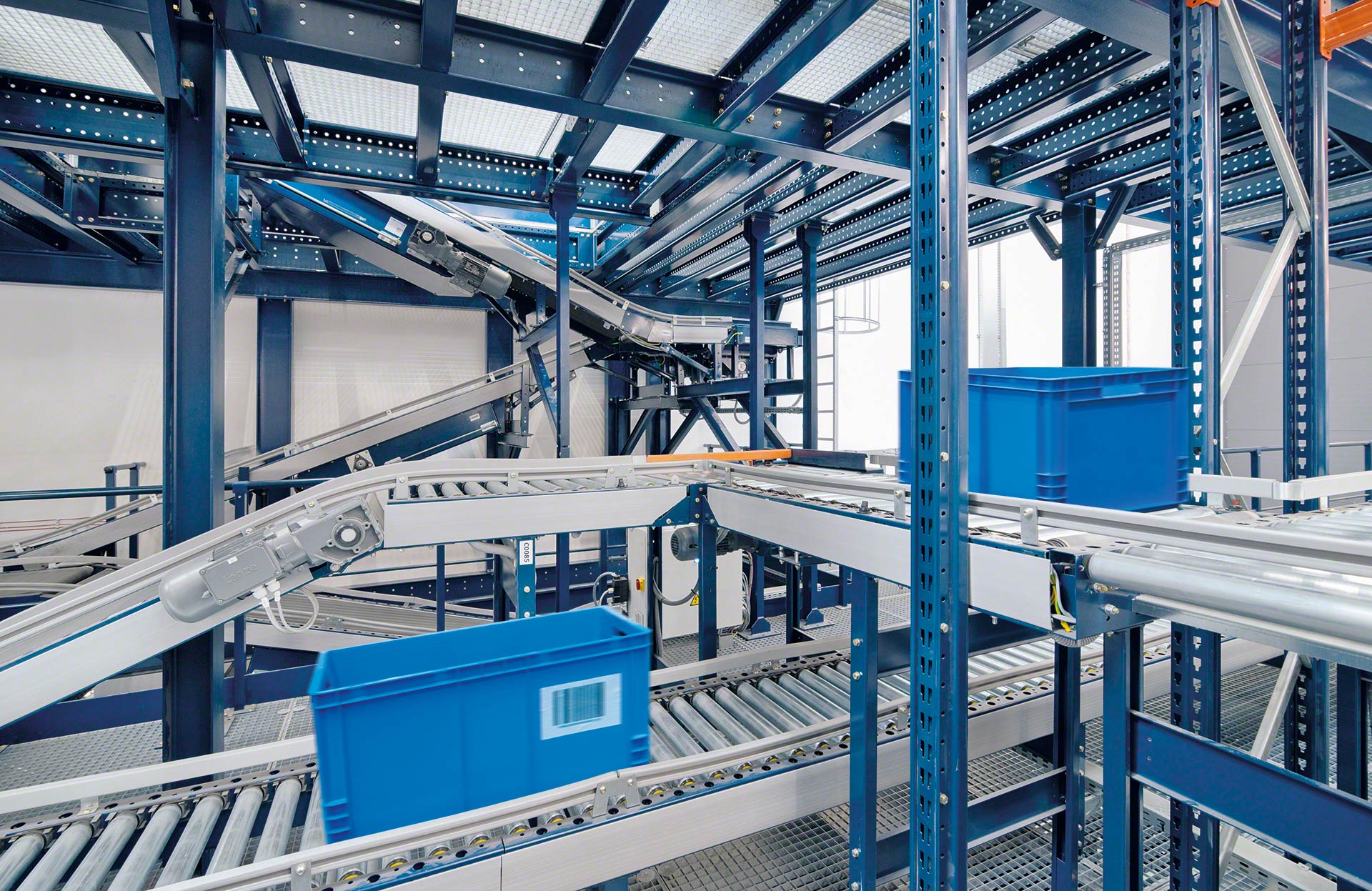

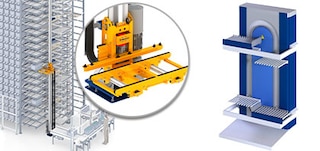

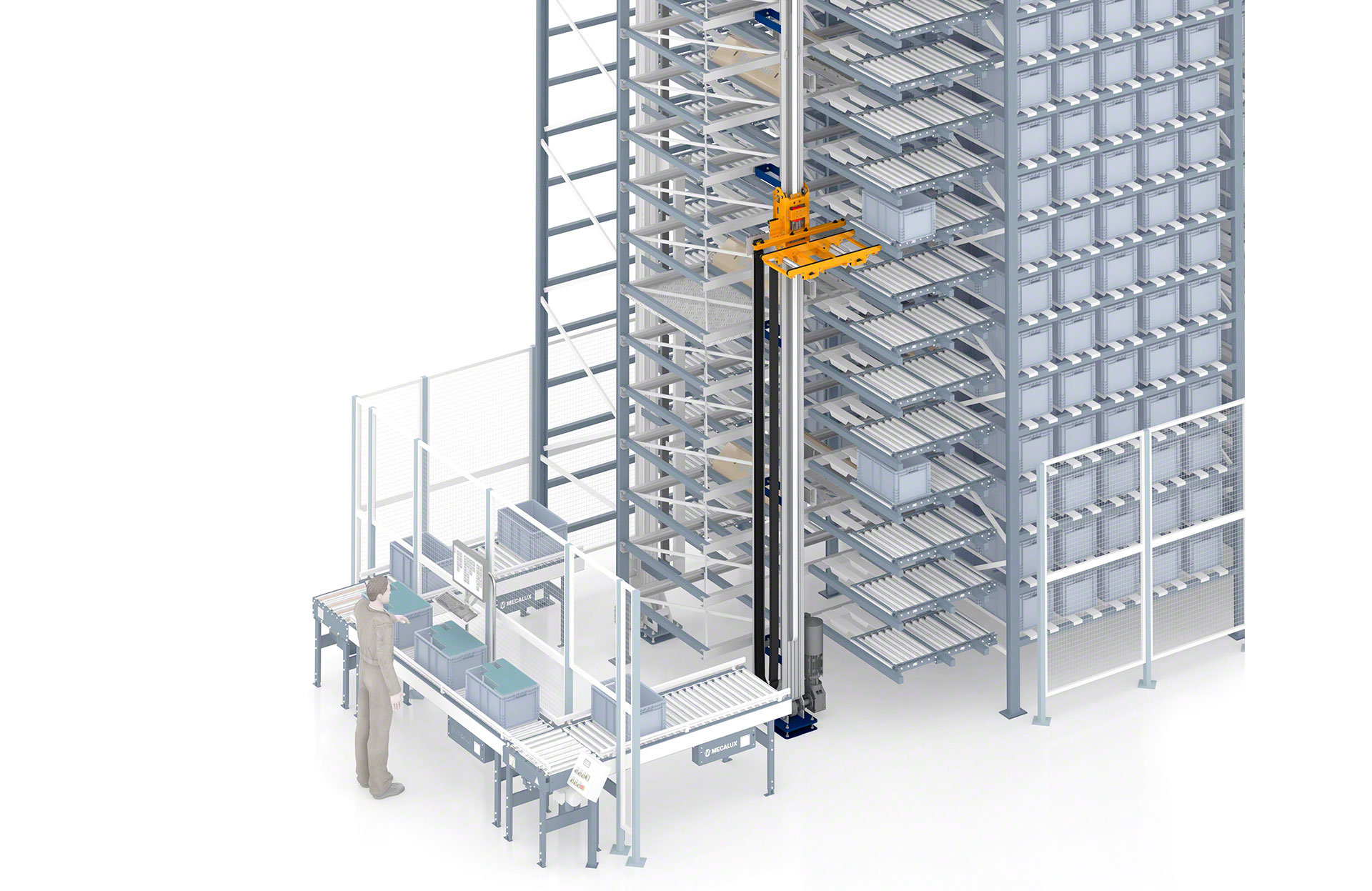

Gli elevatori collegano piani o livelli di circolazione differenti

Elevatori

Consentono di sollevare o abbassare verticalmente le casse nei circuiti in cui è necessario mettere in comunicazione piani o livelli di circolazione diversi. Esistono due tipi di elevatori: discontinui e continui.

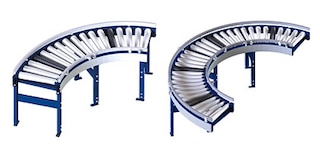

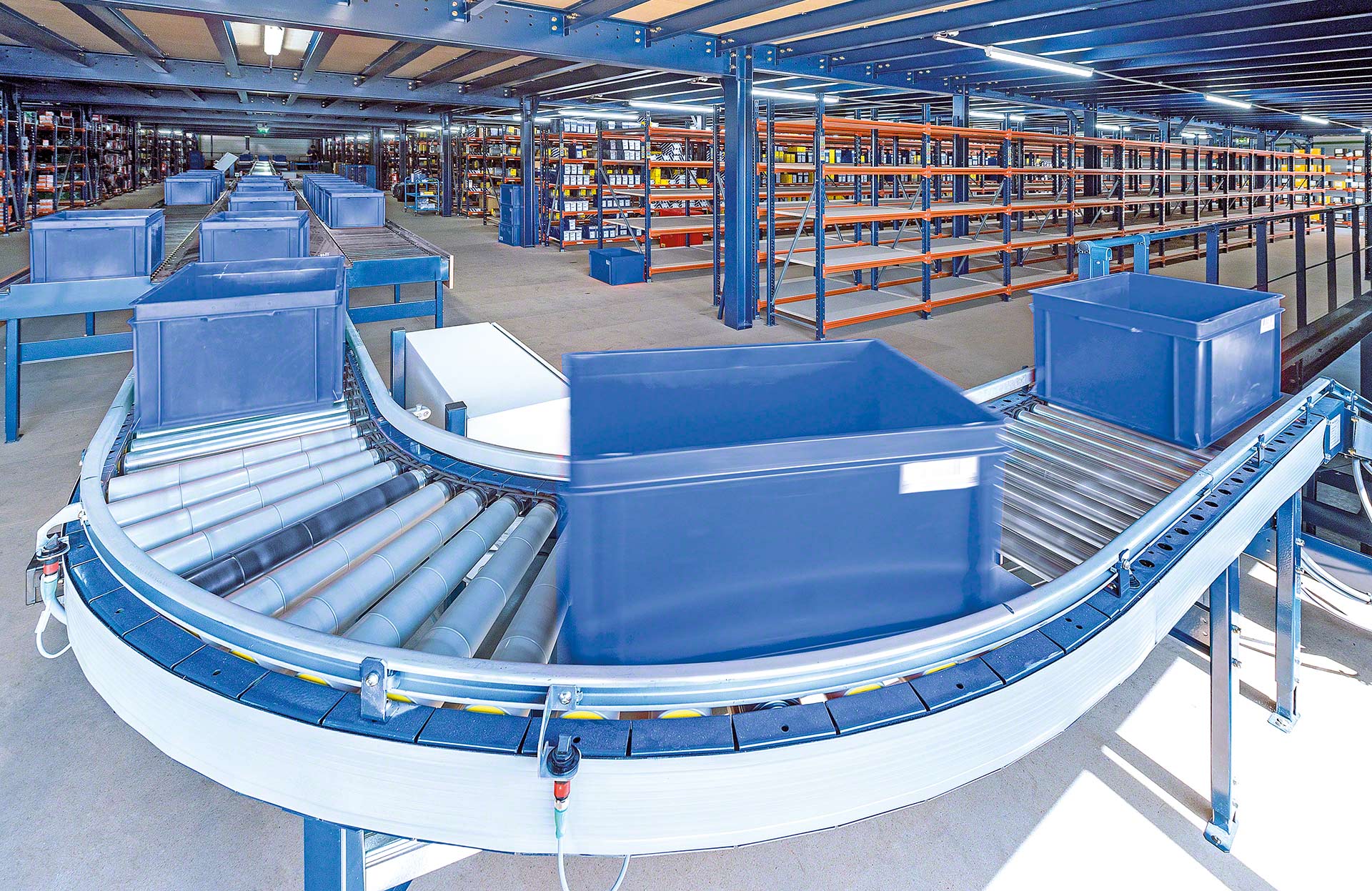

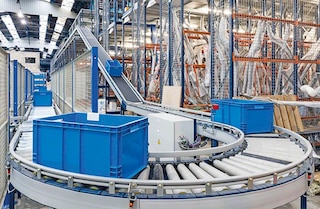

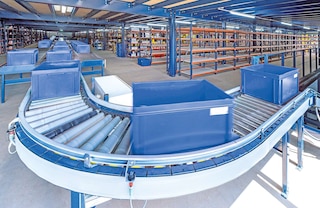

Le rulliere ad accumulo in curva permettono di inserire cambi di direzione

Trasportatore a rulli ad accumulo in curva (LRAC)

Adatto per progettare linee di flusso non rettilinee o per evitare ostacoli architettonici (ad esempio, una colonna). Permettono di realizzare cambi di direzione con differenti angolazioni (30º, 45º, 60º, 90º e 180º) e possono essere combinati tra loro. Il funzionamento è equivalente a quello degli LRA: permette l’accumulo e ogni sezione opera in modo indipendente con un motore a rulli.

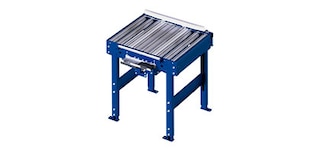

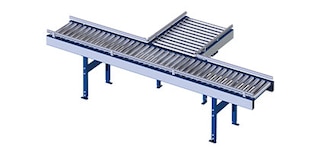

Il trasportatore a rulli merging effettua cambi di direzione a 90 gradi

Trasportatore a rulli merging (LTR)

Sistema di cambio direzione a 90° in cui il carico viene introdotto ortogonalmente in un incrocio con l’aiuto di un rullo motore. La sua funzione è inserire i contenitori nel circuito in movimento. Fornisce grande flessibilità nelle operazioni di ricezione e spedizione.

Il sistemi di trasporto per contenitori a spinta cambia la direzione del carico

Trasportatore a spinto (LTE)

Si utilizza per cambiare direzione del carico all’interno di un circuito in un determinato momento, in modo da facilitare il passaggio delle merci e ottimizzare il tempo di ciclo. È dotato di una pala situata sul lato che spinge la scatola perpendicolarmente.

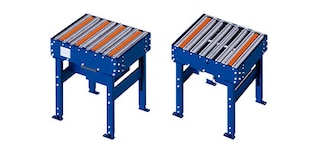

Il trasportatore di trasferimento misto realizza cambi di direzione a 90 e 270 gradi

Trasportatori di trasferimento misti rulli e cinghie (LTM)

Permette il cambio di direzione e l’orientamento a 90° e 270° rispetto alla direzione di ingresso. Apporta soluzioni ad elevato rendimento in aree di incrocio. Combina un trasportatore fisso a rulli e un trasportatore a cinghie, disposto ortogonalmente, che si solleva.

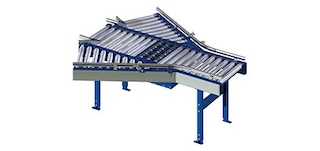

Il trasportatore di trasferimento obliquo facilita le deviazioni a linee secondarie

Trasportatore di trasferimento obliquo (LRD)

Permette le operazioni di cambio di direzione a velocità elevata. È idonea per circuiti in cui si trasporta una grande quantità di unità di carico e in cui si devono precedere deviazioni a linee secondarie. Si possono configurare deviazioni a 30° e 45°.

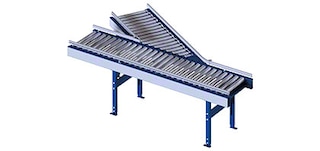

Il trasportatore di introduzione inserisce deviazioni alla linea principale

Trasportatore di inserimento (LRI)

Rende possibile il cambio di direzione ad alta velocità in circuiti in cui è necessario realizzazione inserimenti verso una linea di trasporto principale. Possono creare deviazioni a 30° e 45°.

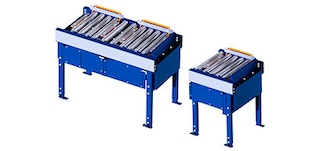

Il trasportatore con elevazione di attesa si utilizza in magazzini automatici con testate frontali

Trasportatore a rulli con sollevamento di attesa (LEE)

Progettato per raccogliere o consegnare carichi tramite trasloelevatori in uscita o entrata dai magazzini automatici con testate frontali. Unisce un trasportatore a rulli e un gruppo di elevazione. È disponibile in due configurazioni: monocarico e bicarico.

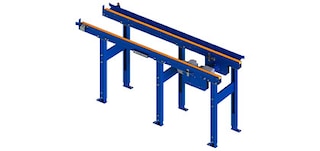

Il convogliatore a cinghie per contenitori si installa in magazzini automatici con testate laterali

Trasportatori a cinghie per contenitori (LCF)

Si utilizza per la raccolta o la consegna di carichi da parte di trasloelevatori all'uscita o all'entrata di magazzini automatizzati con testate laterali.

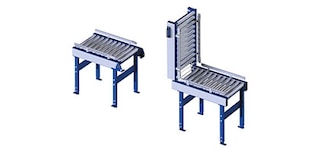

Il trasportatore abbattibile permette il passaggio attraverso il circuito

Trasportatore abbattibile

Struttura pieghevole che si può posizionare in posizione verticale per aprire un passaggio che permette agli operatori e ai mezzi di movimentazione di attraversare il circuito.

Accessori per sistemi di trasporto per contenitori

Soluzioni complementari che ampliano la sicurezza e le funzionalità del circuito di trasportatori

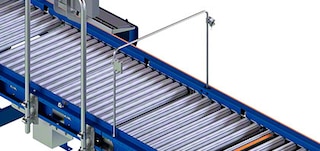

Il punto di ispezione controlla le dimensioni dell’unità di carico

Postazione di controllo

Stazione dedicata al controllo delle dimensioni dell’unità di carico (controllo sagoma) e/o all’identificazione di etichette tramite scanner.

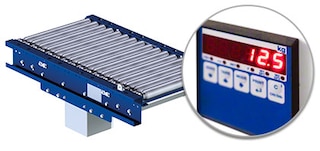

La bilancia controlla il peso dell’unità di carico

Bilancia

Dispositivo utilizzato per realizzare una verifica sul peso in postazioni in entrata, stazioni di picking e tratti del circuito che trasportano ordini pronti da spedire.

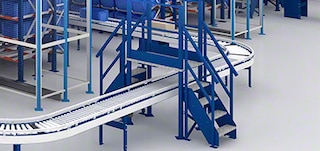

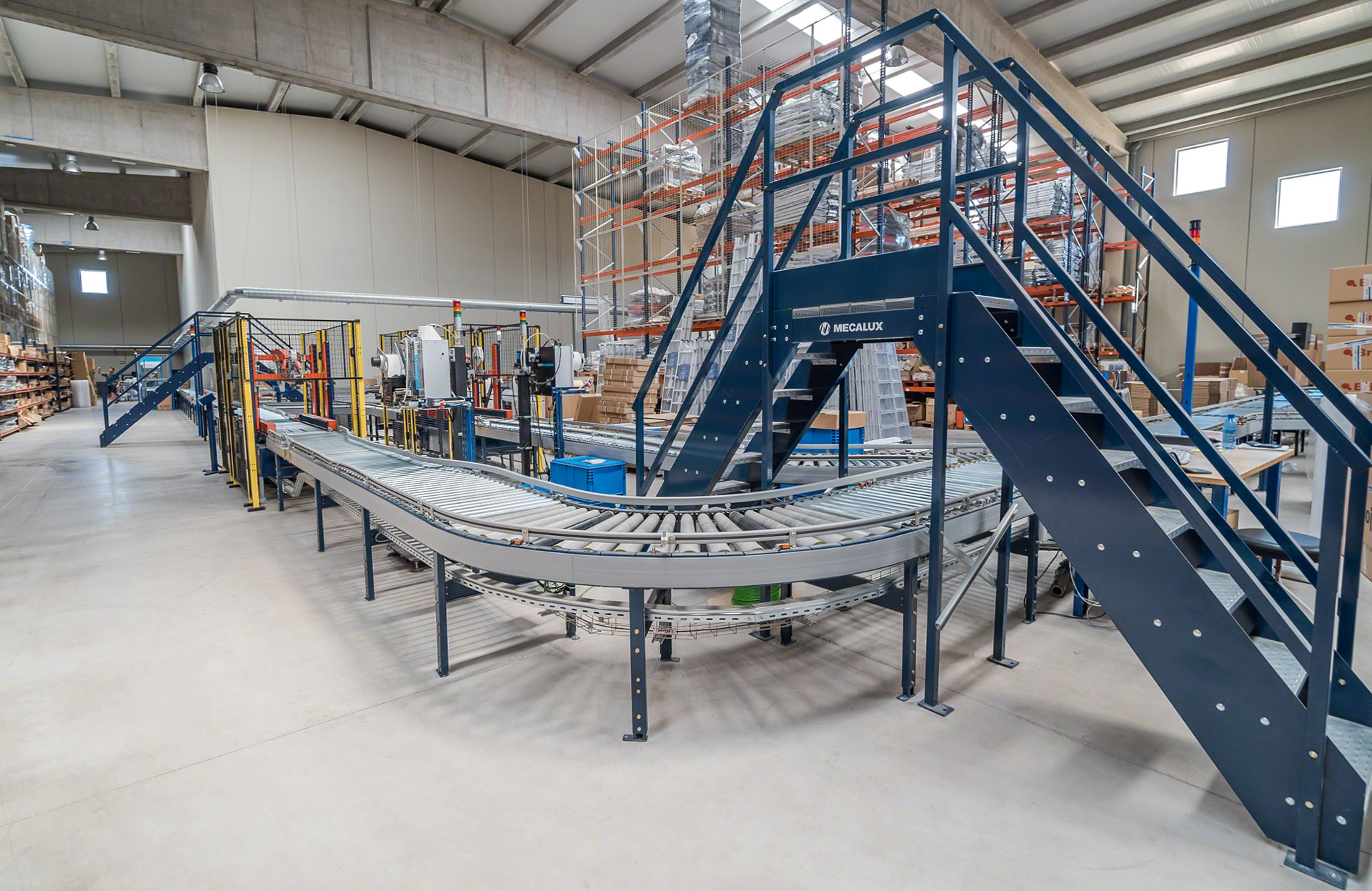

Il passaggio sopraelevato configura un punto di passaggio per attraversa le rulliere

Passaggio sopraelevato

Struttura formata da due scale e una passerella sopraelevata transitabile che serve per attraversare il circuito in modo comodo e sicuro senza interrompere il funzionamento dei trasportatori.

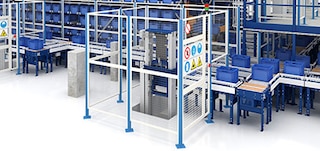

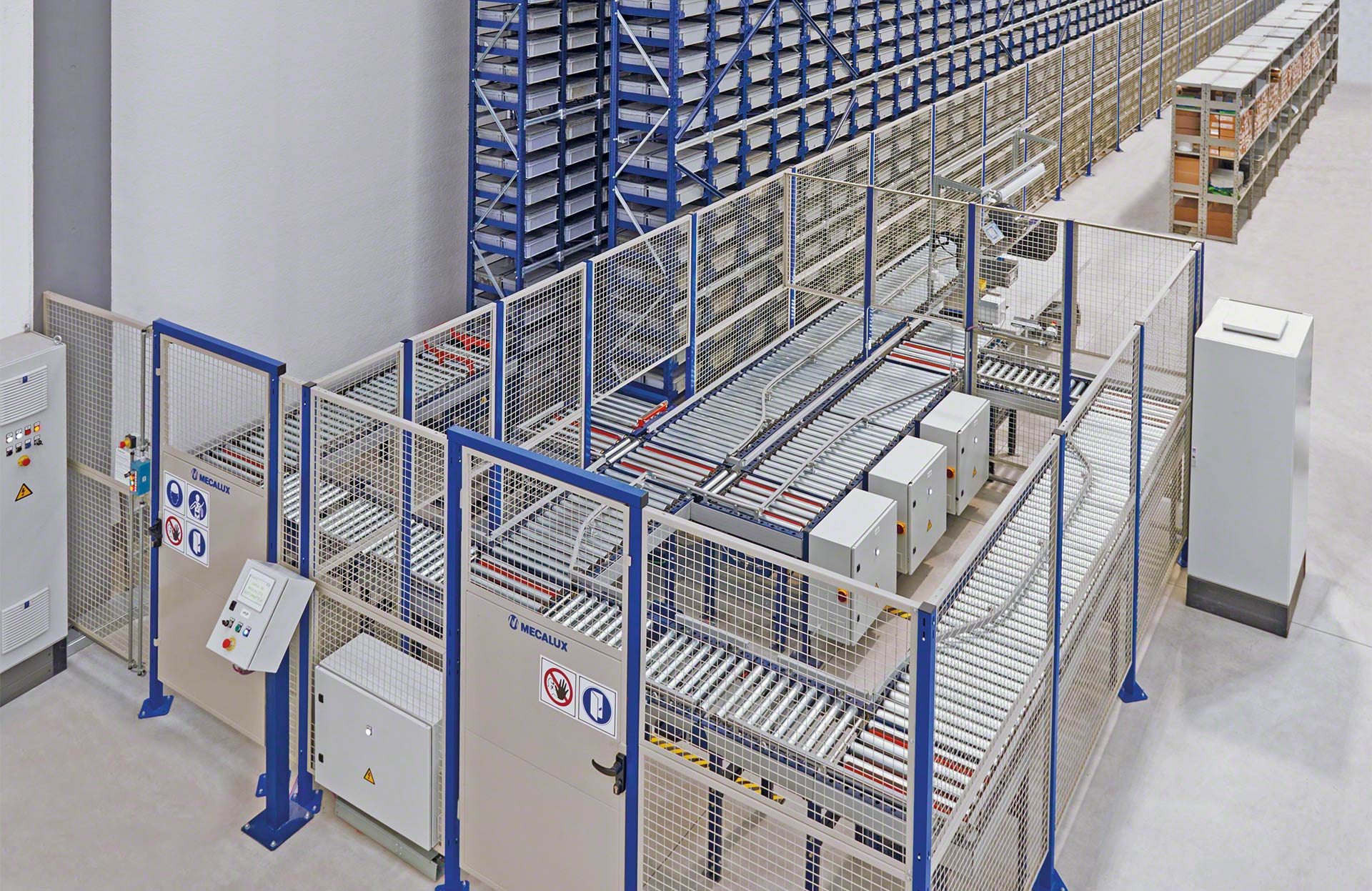

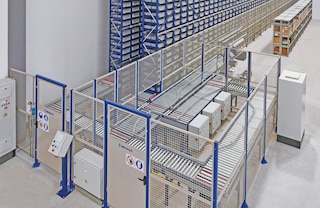

Le recinzioni industriali delimitano il percorso dei sistemi di trasporto per contenitori

Recinzioni di sicurezza

Recinzione in rete metallica per delimitare il circuito e impedire che gli operatori entrino in contatto con elementi in movimento che potrebbero costituire un rischio.

Cataloghi

Catalog - 3 - Sistemi-trasporto-per-contenitori - it_IT

Trasportatori a rulli per contenitori e scatole (catalogo)

Soluzione automatica per la movimentazione di scatole e altri carichi leggeri

Scarica
Catalog - 13 - Cassette-e-contenitori-di-plastica - it_IT

Cassette e contenitori in plastica (catalogo)

Soluzioni ottimali per lo stoccaggio di prodotti di piccole dimensioni

Scarica
Catalog - 3 - Easy-wms - it_IT

Software di gestione magazzini

Innovazione tecnologica per magazzini efficienti

Scarica

Domande frequenti

Sono sistemi di trasporto continuo che automatizzano il movimento delle scatole e di carichi leggeri. Ampiamente utilizzati in magazzini e centri di produzione di differenti settori, dinamizzano molteplici operazioni, dalla ricezione di merce fino alla preparazione degli ordini e alle spedizioni.

I trasportatori per contenitori muovono una grande quantità di merce stoccata in casse, vassoi e contenitori di differenti dimensioni e materiali. Inoltre, possono anche trasportare carichi sfusi, pacchi e persino pneumatici.

Mecalux offre differenti tipi di trasportatori per contenitori (a rulli, a nastro e misti rulli e cinghie). I trasportatori a rulli per contenitori e scatole sono dispositivi in cui l’unità di carico è movimentata tramite un insieme di cilindri metallici che ruotano attorno a un asse e sono azionati da un motore o per effetto della gravità. Nei nastri trasportatori per contenitori, invece, l’unità di carico si sposta su una superficie continuo formata da un nastro di gomma o materiale plastico che gira su due tamponi automatizzati ubicati alle estremità della struttura. I trasportatori misti, infine, sono sistemi di movimentazione che combinano rulli e cinghie disposte ortogonalmente e che si utilizzano per cambiare la direzione o l’orientamento nello spazio delle unità di carico trasportate.

L’altezza standard è regolabile e oscilla tra i 570 e i 750 mm in sezioni orizzontali e possono arrivare fino a 3000 mm di altezza nelle sezioni inclinate. La larghezza utile varia in base al modello del trasportatore e oscilla tra i 400 e gli 800 mm.

I trasportatori supportano contenitori da massimo 100 kg.

La velocità di traslazione sviluppata per i trasportatori di contenitori dipende dalle caratteristiche dell’unità di carico trasportata e oscilla tra i 25 e i 60 m/min.

Grazie all’ampia gamma di trasportatori di Mecalux è possibile comporre qualsiasi tipo di percorso, da circuiti semplici con sezioni dritte con un punto di inizio e fino a circuiti complessi con molteplici punti di origine e di destinazione. Questa versatilità garantisce l’adattamento del sistema a svariate esigenze specifiche. I trasportatori in curva, ad esempio, permettono di superare qualsiasi ostacolo architettonico e i trasportatori di trasferimento cambiano la direzione e l'orientamento in cui si muovono le unità di carico.

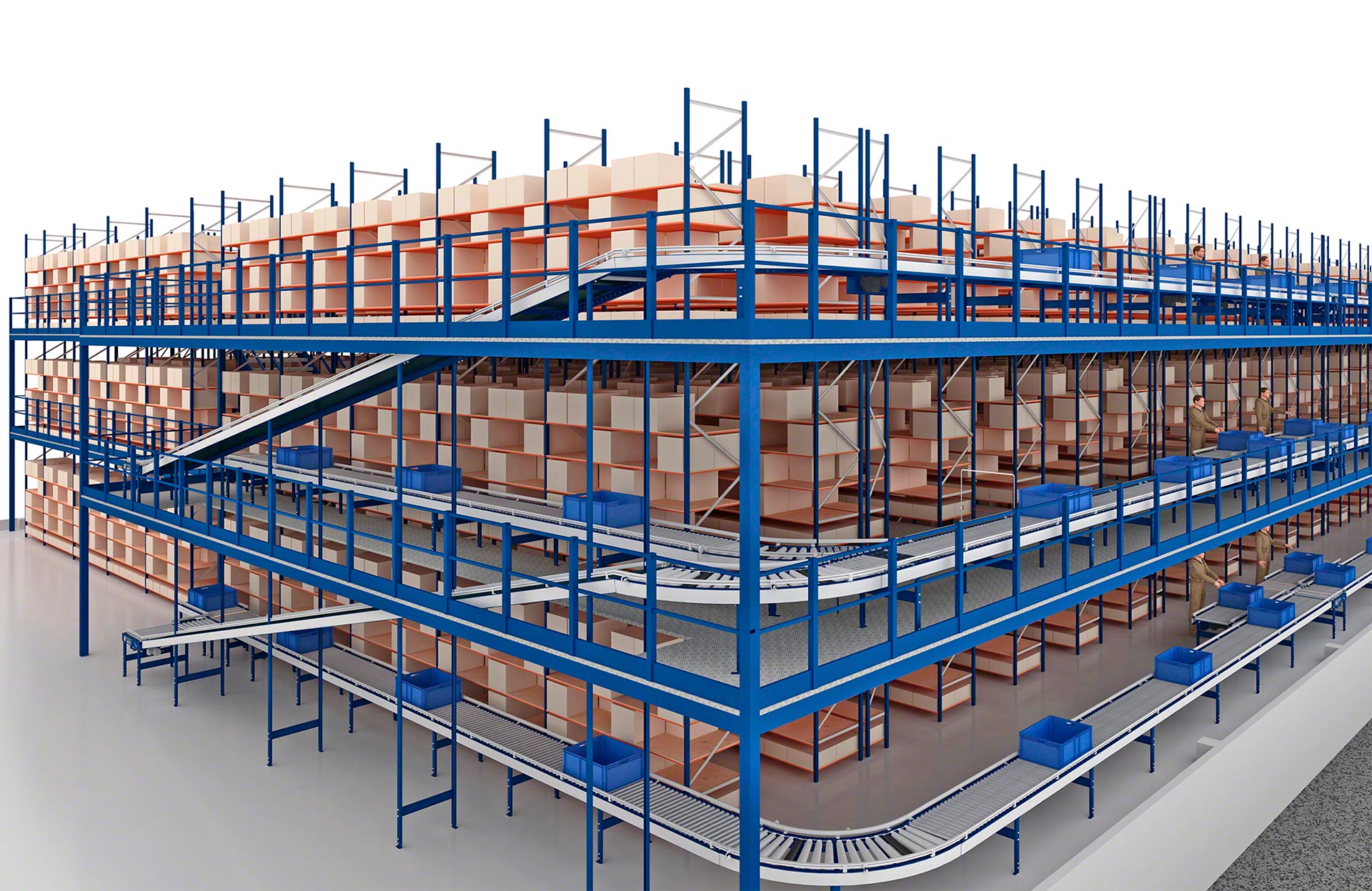

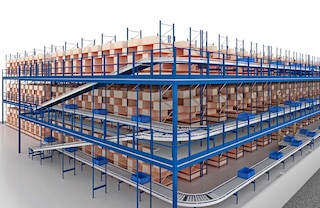

Sì, un circuito di trasportatori può connettere vari livelli tramite nastri trasportatori per contenitori o tramite elevatori continui o discontinui.

I convogliatori per casse sono soluzioni flessibili e scalabili che si adeguano alle necessità del magazzino in ogni momento. Questo significa che il circuito può essere ampliato o che il percorso può essere modificato.

Sì. Qualsiasi circuito di trasportatori necessita di un software di controllo che gestisca il sistema. È questo programma che fa avanzare, fermare e ruotare le unità di carico, in base a sequenze logiche precedentemente parametrizzate che tengono conto del percorso, del numero di trasportatori e degli altri elementi che compongono il circuito. Il software di controllo non si deve confondere con il software di gestione magazzini (WMS) che funge da livello superiore. I circuiti più complessi necessitano, inoltre del programma di controllo, di un software di gestione magazzini potente, come Easy WMS di Mecalux, che muove le unità di carico dal punto di origine al quello di destinazione con criteri propri per ogni installazione (ordine, sequenziamento, ecc).

Sì, e per farlo esistono due soluzioni. Una possibilità è installare passaggi sopraelevati che permettono di attraversare il circuito di trasportatori sopra l’impianto. L’altra consiste nell'includere nel circuito sezioni costituite da trasportatori pieghevoli, elementi pieghevoli che facilitano la creazione di attraversamenti a livello del suolo. Questa soluzione è quella più indicata se è necessario che un mezzo di movimentazione attraversi l’installazione.
