Scaffalature mobili compattabili (Movirack)

Scaffalature mobili compattabili

Movirack

Sistema di stoccaggio mobile per pallet che combina la compattazione con l’accesso diretto a ogni pallet aumentando in modo significativo la capacità del magazzino.

Il prodotto

Stoccaggio mobile: ottimizzazione dello spazio con accesso diretto

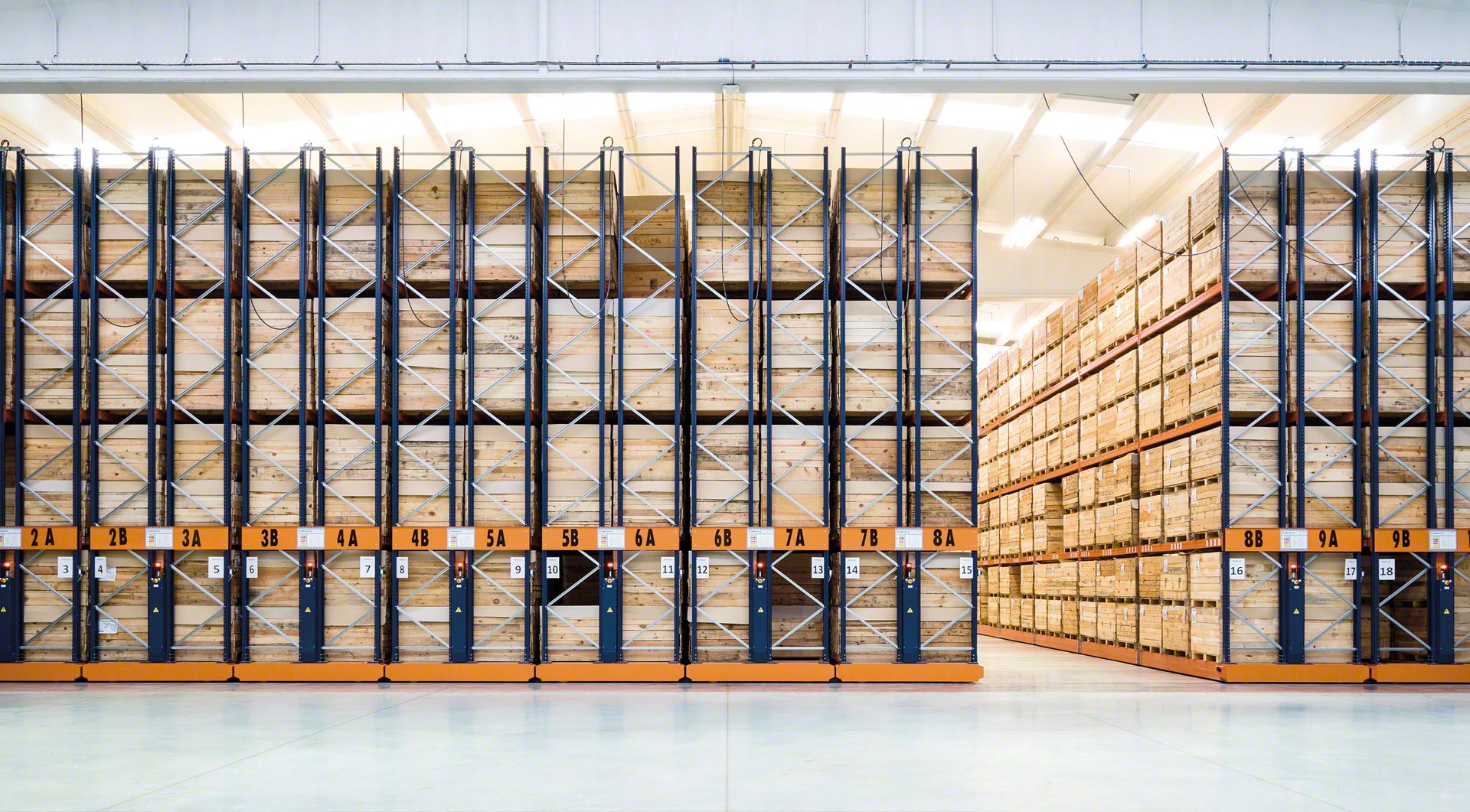

La scaffalatura compattabile è una soluzione di stoccaggio con cui si riesce ad aumentare considerevolmente la capacità di stoccaggio senza perdere l’accesso diretto a ogni pallet. Le scaffalature poggiano su basi mobili motorizzate che si spostano lateralmente su binari.

Con il sistema Movirack di Mecalux si ottimizza al massimo il volume occupato dall’installazione grazie al movimento controllato dei blocchi di scaffalature che si uniscono o separano per aprire unicamente il corridoio di lavoro richiesto in ogni occasione.

Il Movirack è un sistema di stoccaggio mobile

Vantaggi delle scaffalature compattabili

  • Maggior capacità di stoccaggio: le scaffalature mobili forniscono un aumento di capacità compreso tra l’80 e il 120% rispetto alle scaffalature tradizionali.
  • Accesso diretto: è l’unico sistema di stoccaggio ad accumulo che permette l’accesso diretto a tutto lo stock.
  • Risparmio energetico in celle frigorifere: usando meglio lo spazio, il volume di aria da refrigerare è molto inferiore, il che si traduce in risparmio energetico.
  • Adatte per il picking: il metodo di funzionamento Multicorridoio permette di aprire simultaneamente fino a 3 corridoi invece di uno solo per effettuare il picking.
  • Versatilità: le scaffalature mobili compattabili si possono adattare allo stoccaggio di carichi non pallettizzati come bobine, tubi o profili.
  • Scalabili: il sistema si adatta alla crescita del magazzino, dato che può essere ampliato aggiungendo blocchi di scaffalature mobili aggiuntivi.
  • Sicurezza e durata: sono strutture robuste dotate di dispositivi di sicurezza che proteggono gli operatori e la merce.
  • Grande capacità di carico: ogni base mobili può muovere più di 600 tonnellate.

Le scaffalature Movirack ci hanno aiutato a incrementare notevolmente la capacità di stoccaggio

Denso
Rafael López Responsabile del controllo di produzione e della logistica
Denso
(Barcellona, Spagna)

Applicazioni della scaffalatura compattabile portapallet

Ideali per lo stoccaggio ad accumulo e con accesso diretto a ogni pallet

Il sistema di stoccaggio mobile per pallet è perfetto per quelle aziende in cui si richiede un accesso diretto a tutti i pallet stoccati e per quelle che desiderano, al tempo stesso, sfruttare al massimo la superficie disponibile.

La scaffalatura compattabile su binari è consigliata per magazzini con una grande varietà di referenze

Magazzini con molteplici referenze

La scaffalatura compattabile è idonea per magazzini con grande varietà di referenze di media e bassa rotazione.

Lo stoccaggio mobile è perfetto per magazzini refrigerati e di congelamento

Magazzini refrigerati e di congelamento

La sua implementazione in celle refrigerate e di congelamento diminuisce significativamente il consumo di energia.

Il sistema Movirack si utilizza anche per stoccare merce non pallettizzata

Stoccaggio ad accumulo di merce non pallettizzata

Si possono stoccare carichi speciali come bidoni e bobine (con supporti specifici) o tubi e profili (con scaffalature cantilever).

La scaffalatura compattabile aumenta la capacità dei magazzini con problemi di spazio

Magazzini con limitazioni di spazio

Ampliano la capacità del magazzino utilizzando la stessa superficie e senza perdere accessibilità

Come funzionano le scaffalature compattabili

Movimento automatico controllato a distanza o dalle basi mobili delle scaffalature

Il funzionamento della scaffalatura compattabile è estremamente semplice. Una volta determinato il corridoio in cui si desidera lavorare, l’operatore attiva il sistema e le scaffalature di spostano automaticamente a cascata fino ad abilitare il corridoio selezionato.

Testimonianze

Càrniques de Juià e Càrniques Celrà di Olot Meats Group

Con le scaffalature Movirack di Mecalux, non abbiamo semplicemente aumentato la capacità di stoccaggio ma abbiamo incrementato anche la produzione. Gli operatori si sono adattati molto bene al funzionamento per cui i nostri flussi operativi risultano più efficienti e abbiamo un controllo esaustivo della merce.

Xavier Roca Direttore Generale
Càrniques de Juià e Càrniques Celrà di Olot Meats Group
(Girona, Spagna)
Havi Logistics

Per poter comprendere l'efficienza di questo impianto è importante conoscere alcune cifre. Primo, il costo di stoccaggio è stato ridotto del 64%. Secondo, la capacità di stoccaggio è aumentata del 55%. Terzo, il ritorno dell’investimento è di 1,2 anni. Infine, ma non per questo meno importante, abbiamo mantenuto un elevato livello di produttività.

Massimo d’Alessandro Direttore delle Operazioni
Havi Logistics Italia
(Lodi, Italia)

Le scaffalature Movirack ci permettono di stoccare una grande quantità di pallet con poche referenze in uno spazio limitato offrendo accesso diretti ai pallet e quindi facilitando facilita la gestione della merce e del controllo dello stock. Abbiamo scelto Mecalux in quanto è un’azienda leader nel settore a livello mondiale e anche per la loro attenzione al cliente e per il prezzo competitivo.

Andrzej Zajączkowski Responsabile di magazzino
Refresco
(Mogielnica, Polonia)
Sabarot

Rispetto alle scaffalature portapallet, questa soluzione ha decisamente ottimizzato lo spazio. Inoltre è ideale per lo stoccaggio a freddo, dove è importante risparmiare sui costi energetici.

Romain Favre Responsabile della logistica
Sabarot
(Chaspuzac, Francia)
Besafilm

Le scaffalature Movirack hanno superato le nostre aspettative. Siamo particolarmente soddisfatti dell’aumento della capacità di stoccaggio ottenuto senza aver perso l’accesso diretto ai prodotti. Dopo un anno di utilizzo delle scaffalature 24 ore su 24, non abbiamo mai avuto problemi.

Youri Beltrame Titolare
Besafilm
(Colognola ai Colli, Italia)
Mooijer-Volendam B.V.

Le scaffalature Movirack sfruttano tutta la superficie del nostro magazzino e ci forniscono la capacità di stoccaggio necessaria per rifornire i nostri clienti. Inoltre, le corsie sono abbastanza ampie per lavorarci all’interno e soprattutto per effettuare il picking.

René Mooijer Direttore Generale
Mooijer-Volendam B.V.
(Volendam, Paesi Bassi)

Case studies

Nufri

Come ubicare 11.000 pallet di dimensioni speciali su 4.400 m² grazie alle scaffalature mobili Movirack

Da oltre 40 anni, Nufri opera nel settore ortofrutticolo offrendo prodotti di qualità e un'ampia gamma di servizi. Ogni anno movimenta oltre 400 tonnellate di materie prime fresche e trattate che vende in oltre 40 paesi. Trattandosi di prodotti freschi, Nutri ritiene essenziale disporre di sistemi tecnologici di ultima generazione, che ... Continua a leggere

Nufri

Bajofrío

Sedici scaffalature su basi mobili Movirack rendono redditizio il nuovo magazzino frigorifero di Bajofrío

Il magazzino installato da Mecalux, con una capacità di stoccaggio di quasi 6.000 posti pallet, soddisfa gli elevati requisiti operativi indispensabili per un'azienda come Bajofrío, dedicata allo stoccaggio e alla movimentazione di merce congelata e di vario tipo. L'azienda, con oltre 20 anni di esperienza nel settore, dispone di strutture ... Continua a leggere

Bajofrío

Vicom

Scaffalature Movirack: una soluzione per lo stoccaggio di plastica in sacchi

Una soluzione per lo stoccaggio di materiali di plastica, gomma, lattice e resina in sacchi (tipo big bag). Le scaffalature su basi mobili del magazzino dell'azienda spagnola Vicom offrono una capacità di stoccaggio di 1.697 posti pallet e accesso diretto alle referenze all'apertura di una corsia. Continua a leggere

Vicom

Giménez Ganga

Giménez Ganga amplia la capacità di stoccaggio un 48% circa

Giménez Ganga, leader nella produzione di sistemi di protezione solare, recinzioni e decorazione, ha modernizzato il centro logistico di Alicante. L'azienda ha installato scaffalature cantilever su basi mobili per ottimizzare lo spazio del magazzino senza rinunciare all'accesso diretto alla merce. Continua a leggere

Giménez Ganga

Luxoro

Luxoro ottimizza lo spazio del suo magazzino di bobine per la stampa a caldo senza rinunciare all’accesso diretto

Luxoro, distributore di materiali per la nobilitazione a caldo e a freddo, ha aperto un magazzino a Parona e Mecalux lo ha dotato di scaffalature su basi mobili Movirack. L’azienda, che ha destinato queste scaffalature allo stoccaggio di bobine, ha ottimizzato lo spazio disponibile in magazzino. Continua a leggere

Luxoro
Vedi altri case studies

Componenti della scaffalatura compattabile

Le scaffalature Movirack di Mecalux spiccano per la qualità dei materiali utilizzati nella produzione dei differenti componenti il che assicura l’affidabilità del sistema e conferisce una durata prolungata.

Le scaffalature compattabili per pallet sono strutturalmente simili alle scaffalature portapallet statiche con la differenza che vengono montante su basi mobili motorizzate composte da binari, correnti, motori, assi di trasmissione e altri elementi.

Gli operatori possono controllare il funzionamento della scaffalatura compattabile sia dai quadri di bordo (ce n’è uno per ogni base mobile) così come dai telecomandi a radiofrequenza (che si possono utilizzare, ad esempio, dai carrelli elevatori)

Le scaffalature Movirack sono un sistema che rispetta tutte le normative di sicurezza vigenti e incorpora i dispositivi necessari per garantire flussi operativi senza incidenti:

Scaffalature metalliche

Scaffalature metalliche

Il sistema Movirack è formato da scaffalature fisse alle estremità dell’installazione, generalmente monofronte e scaffalature bifronti installate su basi mobili.

Binari

Binari

Compongono la struttura principale delle basi mobili e si posizionano al di sotto delle spalle. Comprendono tre gruppi di cuscinetti: per la ruota motrice, per la ruota guida e per la ruota libera o di rotolamento.

Motori

Motori

Tramite un sistema di ingranaggi, trasmettono la potenza alle ruote motrici del binario. Il numero di motori di ogni base mobile dipende dal peso del carico e della lunghezza delle basi.

Ingranaggi a doppia corona

Ingranaggi a doppia corona

Un ingranaggio a doppia corona e doppio pignone conferisce al binario un movimento più uniforme e, di conseguenza, allunga la vita utile degli elementi meccanici.

Variatori di frequenza

Variatori di frequenza

Regolano la velocità dei motori per assicurare che l’avvio e la fermata delle basi mobili avvengano in modo graduale.

Assi di trasmissione

Assi di trasmissione

Gli assi di trasmissione permettono un aumento dei punti di trazione per avere uno spostamento più omogeneo delle basi.

Controventature

Controventature

La loro disposizione a forma di rombo evita la deformazione longitudinale delle basi mobili.

Binari annegati

Binari annegati

Elementi su cui si spostano le ruote delle basi. Ci sono due tipi di binari: uno per le ruote motrici e un altro per le ruote guida.

Quadro di controllo principale

Quadro di controllo principale

In esso è integrato il sistema che gestisce tutte le basi mobili. Contiene elementi come il PLC di controllo, i variatori di frequenza e una schermata per conoscere lo stato del sistema, tra gli altri.

Quadri di bordo

Quadri di bordo

Si trovano in testata di ogni base mobile. Sono composti da pulsanti per il controllo del movimento, un indicatore luminoso e un fungo di emergenza.

Quadro pulpito

Quadro pulpito

Si posiziona in un luogo visibile vicino alla scaffalatura compattabile. È dotato di un selettore a due posizioni per la modalità di lavoro e di un selettore a tre posizioni per la modalità operativa.

Telecomando a radiofrequenza

Telecomando a radiofrequenza

Grazie ad esso, gli operatori non hanno bisogno di scendere dal carrello elevatore per controllare l’apertura dei corridoi o riarmare il sistema (seguendo il protocollo di sicurezza).

Pulsante di riarmo

Pulsante di riarmo

Questo tasto si deve premere una volta terminate le operazioni all’interno del corridoio di lavoro per riarmare il sistema e poter muovere nuovamente le basi a seguito del blocco di sicurezza.

Fotocellule di prossimità

Fotocellule di prossimità

Situate sulle basi alle due estremità, garantiscono un arresto controllato e sicuro delle basi mobili con una distanza tra esse già programmata.

Barriera di sicurezza esterna

Barriera di sicurezza esterna

Barriera a tre raggi posizionata in modo da coprire l'intera area frontale dell'installazione. Interrompe l'alimentazione non appena l'operatore entra nel corridoio, per bloccare il movimento delle scaffalature.

Barriera di sicurezza interna

Barriera di sicurezza interna

Fotocellule situate ai vertici delle basi che creano una barriera longitudinale parallela al corridoio di lavoro. Se il raggio della barriera viene interrotto durante il movimento della base, quest'ultima si ferma automaticamente.

Funghi di emergenza

Funghi di emergenza

Permettono all’operatore di fermare il sistema in caso di emergenza. Si posizionano in tutti i quadri (generale, pulpito e di bordo) e anche nel montante centrale quando la lunghezza di tutte le basi supera i 25 m.

Cartelli di portata

Cartelli di portata

Contengono le informazioni tecniche dell’installazione e si posiziono in aree visibili nell'estremità esterna della scaffalatura mobile.

Accessori per scaffalature Movirack

Soluzioni complementari che riducono i costi e aumentano l’efficienza e la versatilità del sistema

Sistema che permette di illuminare automaticamente la corsia di lavoro

Illuminazione automatica dei corridoi

Con questo sistema, che Mecalux include sempre in tutte le sue installazioni, si illumina solamente il corridoio di lavoro per ridurre il consumo energetico ed evitare il surriscaldamento.

I buffer si installano sopra ai passaggi pedonali delle scaffalature Movirack

Mensole

Si possono installare nel corridoio esterno a un’altezza che facilita il transito sicuro dei carrelli elevatori. È possibile posizionarle anche all’estremità opposta sopra al passaggio pedonale (a 2,1 m).

Il contatore di carrelli elevatori monitora il numero di carrelli presenti nella corsia di lavoro

Contatore di carrelli elevatori

Dispositivo di sicurezza che monitora il numero di carrelli elevatori che operano nella corsia di lavoro. Le scaffalature non si possono muovere finché il contatore rileva che non sono più presenti carrelli elevatori in corsia.

Le protezioni laterali proteggono i binari esterni delle basi mobili da impatti accidentali

Protezioni laterali

Rinforzo che si aggiunge ai binari esterni delle basi mobili per evitare che i carrelli elevatori impattino contro le testate o colpiscano i quadri accidentalmente

La scaffalatura compattabile permette l’utilizzo degli accessori disponibili per i sistemi tradizionali

Accessori scaffalature tradizionali

Gli accessori disponibili per le scaffalature tradizionali coincidono con quelli del Movirack: l’insieme di calzo bidone, i supporti per contenitori e per bobine, ecc.

Cataloghi

Catalog - 5 - Movirack - it_IT

Scaffalatura compattabile Movirack (catalogo)

Stoccaggio ad alta densità su basi mobili

Scarica
Catalog - 9 - Ispezione-tecnica-delle-scaffalature - it_IT

Ispezione tecnica delle scaffalature (catalogo)

Uso, ispezione e manutenzione delle scaffalature

Scarica
Catalog - 0 - Soluzioni-di-stoccaggio-per-pallet - it_IT

Soluzioni di stoccaggio per pallet (catalogo)

Sistema di stoccaggio per prodotti pallettizzati

Scarica
Catalog - 3 - Easy-wms - it_IT

Software di gestione magazzini

Innovazione tecnologica per magazzini efficienti

Scarica

Domande frequenti

La scaffalatura compattabile è un sistema di stoccaggio per pallet composto da scaffalature installate su basi mobili motorizzate che si spostano lateralmente su binari annegati a pavimento. Il sistema Movirack appartiene alle soluzioni di stoccaggio ad accesso diretto e a quelle ad alta densità dato che le scaffalature si possono compattare completamente abilitando un solo corridoio di lavoro la cui apertura si regola in funzione dell’ubicazione a cui si desidera accedere.

Gli scaffali compattabili Movirack sono un’eccellente alternativa quando si desidera migliorare lo sfruttamento della superficie disponibile senza rinunciare all'accessibilità totale a ogni pallet stoccato. Si tratta di un sistema che combina le prestazioni delle scaffalature portapallet tradizionali (accesso diretto, molteplici referenze. versatilità) con i vantaggi delle soluzioni di stoccaggio ad alta densità (risparmio di spazio, aumento della capacità di stoccaggio),

Certamente. Le scaffalature comprendono dispositivi di sicurezza conformi alla normativa attuale e garantiscono il funzionamento sicuro dei mezzi mobili, proteggendo gli operatori e la merce stoccata. Le basi mobili sono marchiate CE e vengono prodotte rispettando le direttive di sicurezza della normativa UNI EN 15095, oltre alle altre normative applicabili alle scaffalature tradizionali.

Il montaggio del sistema Movirack richiede l’installazione nella pavimentazione del magazzino di binari annegati che rendono possibile lo spostamento delle basi mobili su cui poggiano le scaffalature. La tecnica utilizzata varia in funzione da se si tratta di un magazzino nuovo oppure già esistente. Mecalux affiancherà il cliente durante tutto il processo.

Il montaggio standard comprende l’installazione di un massimo di 16 basi mobili per blocco. Nel caso fosse necessaria l’installazione di più scaffalature compattabili, se ne posiziona una fissa e successivamente un altro gruppo di basi. Nonostante ciò, in determinate circostanze, si possono progettare installazioni con più di 16 basi mobili per blocco.

Si tratta di una decisione da prendere in fase di progettazione. Chiaramente, la massima compattazione si raggiunge con la configurazione che permette l’apertura di un unico corridoio di lavoro per permettere le operazioni con i carrelli elevatori. Nonostante ciò, se il cliente lo richiede si può abilitare l’apertura di più di un corridoio di lavoro anche a costo di ridurre le basi mobili e, quindi, la capacità di stoccaggio.

La larghezza del corridoio di lavoro si determina in fase di progettazione e dipenderà dal tipo di carrello elevatore utilizzato dato che bisognerà garantirne il movimento agevole.

La corsia di lavoro della scaffalatura Movirack può superare i 40 m di profondità anche se questa misura è legata ai flussi operativi del cliente e alle normative sui sottopassaggi di sicurezza di ogni installazione.

La velocità media di spostamento delle basi mobili oscilla tra i 3,5 e i 4 metri al minuto, il che significa che una base mobile impiega meno di 50 secondi ad aprire un corridoio di 3 metri.

Le scaffalature mobili Movirack offrono tre metodi di funzionamento automatici (Corridoio, Multicorridoio e Parking) e un modo manuale per la manutenzione. Il metodo Corridoio è quello che si usa per aprire una sola corsia di lavoro e per accedere con il carrello elevatore per depositare ed estrarre i pallet. Il metodo Multicorridoio, invece, permette l’apertura simultanea di un massimo di 3 corridoi più stretti rispetto a un unico corridoio, e si attiva per effettuare attività di picking. Con il metodo Parking, la larghezza della corsia di lavoro si distribuisce in tutti i corridoi possibili per cui tutte le basi mobili hanno la stessa distanza tra di loro. Questa funzione si può attivare per ottenere una migliore circolazione dell’aria, in particolare nelle celle frigorifere, e anche per la realizzazione di inventari o la preparazione degli ordini. Infine, con la modalità manuale, che si utilizza principalmente in attività di manutenzione, le basi si muovono singolarmente azionando in modo costante il pulsante di direzione del movimento del quadro a bordo della base mobile.

Ogni installazione viene fornita con un telecomando a distanza ma è possibile includerne più di uno se fosse necessario.

Si può utilizzare qualsiasi modello a carico frontale (controbilanciate e retrattili), purché lo consentano la larghezza della corsia e l’altezza di sollevamento. I più usati sono i retrattili, perché richiedono corsie inferiori a 3 m, l’altezza di sollevamento supera i 10 m e offrono l’opzione di una protezione termica per l’abitacolo dell’operatore (una soluzione assai utile quando si lavora nelle celle di raffreddamento).

No La scaffalatura compattabile può essere dotata della stessa gamma di accessori che vengono impiegati per adattare le scaffalature tradizionali allo stoccaggio di merce non pallettizzata. Questo significa che è possibile adeguare le scaffalature su basi mobili al deposito di differenti tipi di unità di carico, come contenitori, bobine e bidoni. Inoltre, il sistema Movirack con scaffalature cantilever è una soluzione perfetta per lo stoccaggio ad accumulo di carichi larghi e voluminosi (tubi, profili e pannelli, ad esempio).

Sì Il sistema Movirack si adatta alla preparazione degli ordini dalle scaffalature stesse grazie alla modalità di funzionamento Multicorridoio che permette di aprire simultaneamente fino a tre corridoi di lavoro invece che uno solo.

La scaffalatura compattabile è ideale per magazzini che lavorano a temperatura ambiente, refrigerata e di congelamento.. Infatti, questa soluzione risulta particolarmente vantaggiosa per lo stoccaggio a temperatura controllata, dato che il maggior sfruttamento dello spazio che offre si traduce in un significativo risparmio energetico.
