B. Braun, fornitore leader di prodotti sanitari, costruisce a Tarragona il suo nuovo centro logistico a temperatura controllata

A proposito di B. Braun
B. Braun è un gruppo internazionale con oltre 175 anni di esperienza nel campo della ricerca, dello sviluppo e della fornitura di prodotti e servizi sanitari. Negli anni, l'azienda tedesca è riuscita a espandersi a livello mondiale e attualmente è presente in più di 60 paesi.

Nel 1955 si stabilì in Spagna, dove ora vanta un organico di oltre 2.000 dipendenti che producono e distribuiscono materiale medico, chirurgico e farmaceutico. L'acquisto del centro logistico a Santa Oliva (Tarragona) ha l'obiettivo di migliorare il servizio e consegnare gli ordini con tempi molto brevi, in tutta la Spagna e l’Europa.

Il nuovo centro logistico

Con una superficie di 31.000 m², il centro logistico di B. Braun è suddiviso internamente in tre edifici:

1. L'impianto autoportante, caratterizzato dalle sue notevoli dimensioni, è destinato esclusivamente allo stoccaggio dei pallet. A una delle estremità vi sono i circuiti di entrata e uscita che fungono da collegamento con gli altri edifici. Nella parte esterna, è stato installato il serbatoio principale dell'acqua e i dispositivi di pompaggio del sistema antincendio.
2. Un edificio adiacente a struttura tradizionale su due livelli. In quello inferiore ha luogo il ricevimento della merce e in quello superiore si effettuano le operazioni di picking e lo smistamento degli ordini.
3. Nel secondo edificio annesso, anch'esso a struttura tradizionale, sono ubicate le aree di smistamento e consolidamento degli ordini, nonché le baie di spedizione.

Caratteristiche di un magazzino autoportante
Il magazzino autoportante è una soluzione che sfrutta al massimo la superficie e l'altezza dell'edificio per ottimizzare la capacità di stoccaggio. È costituito da scaffalature, sulle quali si posizionano le tralicciature superiori (a cui si fissano le guide dei trasloelevatori), gli arcarecci di copertura e la pannellatura in modo tale da formare le pareti e il tetto. Le scaffalature sostengono le canalizzazioni del sistema di ventilazione e controllo della temperatura, l'illuminazione, le tubature e gli sprinkler del sistema antincendio.

Quando si progetta un magazzino con queste caratteristiche, si devono tenere presenti i fattori che incidono sulla struttura, come il peso dell'edificio, quello dei carichi stoccati, la forza che trasmette il vento, i sovraccarichi sulla copertura (la neve, gli interventi di manutenzione ecc.), le forze orizzontali che esercitano i trasloelevatori, la classificazione sismica della zona di installazione, oltre alle norme edilizie vigenti nei vari paesi.

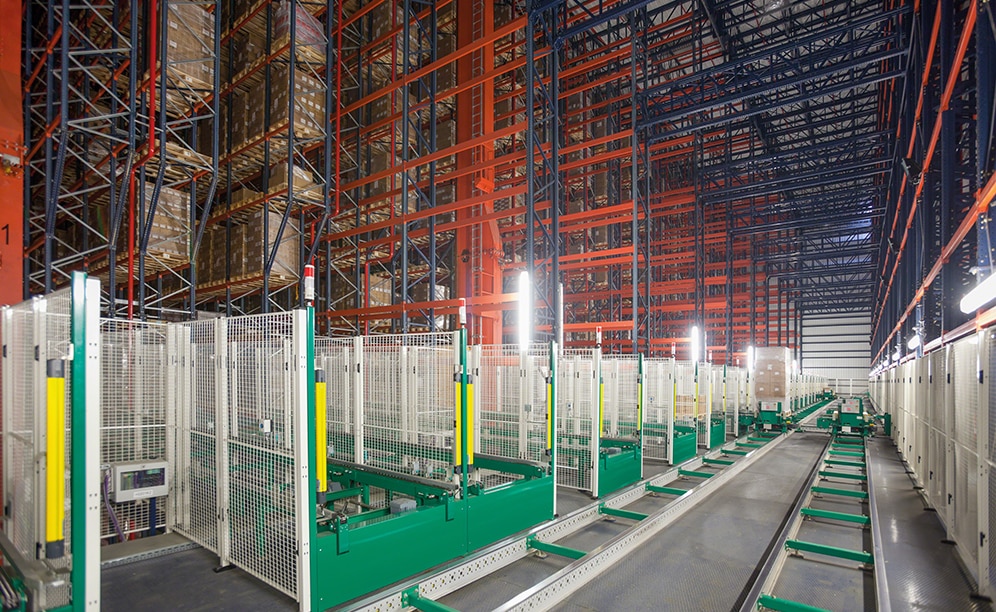

Interno del magazzino automatico autoportante

Il magazzino autoportante, da 124,5 m di lunghezza, 66 m di larghezza e 28 m di altezza, è formato da undici corsie, sei delle quali con scaffalature a singola profondità, posizionate su entrambi i lati, e cinque a doppia.

Le scaffalature possiedono quattordici livelli con capacità per tre pallet ciascuna. Questa distribuzione consente di ubicare le referenze in base ai criteri di rotazione A, B e C, oltre a ottimizzare i movimenti dei mezzi di sollevamento.

Ogni corsia è servita da un trasloelevatore monocolonna con forche telescopiche a semplice e doppia profondità.

Queste macchine funzionano a una velocità di traslazione di 180 m/min e 54 m/min in elevazione e sono in grado di movimentare oltre 370 pallet per ora. I trasloelevatori spostano i pallet dalle loro ubicazioni fino alle rulliere di entrata e uscita, situate su una delle estremità di ciascuna corsia.

Ottimizzazione dell'altezza mediante una fossa
Una parte del magazzino autoportante è stata costruita in una fossa per non superare l'altezza prevista dalla normativa vigente e mantenere la capacità di stoccaggio richiesta.

Due piattaforme formate da profilati strutturali favoriscono la movimentazione dei pallet su due livelli diversi del magazzino: il primo destinato alle entrate e alle uscite dei pallet completi e il secondo riservato a rifornire le aree di picking e smistamento degli ordini.

Al livello inferiore, in concomitanza con la platea o la pavimentazione del magazzino, sono stati installati i dispositivi di controllo del movimento delle apparecchiature ausiliarie dell'impianto.Inoltre, in questo spazio sono stati adibiti degli accessi per gli interventi di manutenzione. Il tutto è protetto e isolato dalle corsie di lavoro nelle quali circolano i trasloelevatori mediante recinzioni in rete e porte ad accesso sicuro.

Vantaggi per B. Braun

• Ottimizzazione della superficie: il magazzino autoportante sfrutta tutta la superficie e l'altezza consentita, ottenendo una capacità di stoccaggio pari a 42.116 posti pallet.
• Sistema automatico: il centro logistico è dotato della tecnologia più avanzata, con undici trasloelevatori in grado di movimentare oltre 370 pallet all'ora.
• Impianto sicuro: il magazzino è altamente automatizzato e dotato di tutti gli elementi di sicurezza, potendo così ridurre l'intervento umano, garantendo la sicurezza in caso di accesso all'impianto.
