Pallet Shuttle

Sistema a stoccaggio intensivo semiautomatico che si avvale di una navetta elettrica per il deposito e prelievo dei pallet all'interno degli scaffali in modo rapido e preciso.

Richiesta di preventivo e informazioni

Pallet Shuttle

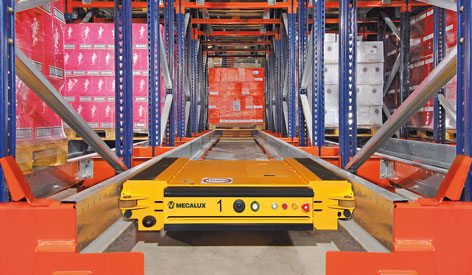

Sistema di stoccaggio intensivo nel quale una navetta con motore elettrico si sposta su binari all'interno dei canali di stoccaggio, sostituendo i carrelli elevatori, riducendo notevolmente i tempi di manovra e consentendo il raggruppamento delle referenze per canali anziché per tunnel.

Il Pallet Shuttle segue gli ordini preparati da un operatore da un tablet con connessione WiFi, depositando il carico nella prima ubicazione libera nel tunnel e compattando i pallet al massimo. Evitando che il carrello elevatore entri nei corridoi si guadagna in termini di capacità di stoccaggio in profondità, riducendo praticamente a zero il rischio di incidenti o danni alle scaffalature e snellendo e modernizzando l'operatività del magazzino.

Vedere ulteriori informazioni
Conoscere le funzioni principali


Soluzione ideale per aziende che presentano grandi volumi di pallet per tipo di referenza e un'intensa attività di deposito e prelievo.


Vantaggi principali

  • Maggiore diversificazione: ogni canale consente l'ubicazione di una referenza diversa.
  • Elevata produttività: incremento del flusso di entrate e uscite di merce.
  • Maggiore capacità: fino a 40 m di profondità di stoccaggio.
  • Elevata redditività grazie alla riduzione dei costi operativi.
  • Riduzione delle incidenze e dei costi di manutenzione.
  • Dal tablet è possibile controllare facilmente innumerevoli funzioni avanzate.

Conoscere i vantaggi nel dettaglio

Tecnologia applicata alla massima velocità operativa

Risparmio di spazio

  • Maggior numero di pallet in profondità: i canali di stoccaggio possono arrivare a superare i 40 m. In altezza, il limite è dato dai mezzi di sollevamento utilizzati.
  • Il sistema funziona con interspazi minimi tra i livelli, consentendo uno stoccaggio ad alta densità.
  • Le navette collocano il carico in modo intelligente mediante sensori di rilevamento, eliminando gli spazi vuoti nei tunnel di stoccaggio. In questo modo, la capacità effettiva del magazzino (che tiene conto del flusso di entrata e uscita delle merci) corrisponde alla capacità fisica.

Risparmio di tempo

    • Riduzione dei tempi di deposito e prelievo eliminando lo spostamento dell'operatore all'interno dei tunnel.
    • Velocità di traslazione della navetta pari a 90 m/min senza carico o 45 m/min con carico.
    • Ciclo di sollevamento del carico di soli 2 secondi.
    • Con un solo comando la navetta può riempire o svuotare di seguito un intero tunnel.

Aumento della produttività

  • Aumento del flusso delle entrate e delle uscite della merce nel magazzino.
  • Consente di raggruppare le referenze per canali, anziché per tunnel interi come nei sistemi drive-in tradizionali, rendendo possibile una maggiore diversificazione.
  • Ottimizzazione delle movimenti degli operatori. Sistema prodotto verso uomo: in questo caso, è il carico che si sposta verso l'operatore.
  • Mentre il Pallet Shuttle esegue un comando, l'operatore cerca un altro pallet, realizzando un movimento continuo.
  • In base alle condizioni di temperatura e carico, la navetta può raggiungere un’autonomia di 10 ore a pieno regime.
  • Le batterie al litio sono di facile accesso e hanno collegamenti rapidi che eliminano l'esigenza di disporre di cavi, in modo tale da poter essere sostituite velocemente senza interrompere il ciclo operativo.
  • Eliminazione degli errori.
  • Facilità d'uso e manutenzione del sistema.
  • Un solo tablet permette di controllare fino a 18 navette.
  • Funzione inventario: la navetta conta il numero di pallet stoccati su un livello.

Risparmio sui costi

Le precedenti prestazioni, unitamente a un minore consumo energetico, comportano una riduzione dei costi a breve termine, attestando il Pallet Shuttle come il sistema a stoccaggio intensivo con una tra i più alti livelli di redditività.

Versatilità

  • La navetta è dotata di sensori che consentono di individuare e movimentare vari tipi di pallet.
  • I modelli di Pallet Shuttle 1012 e 1212 permettono di lavorare con pallet di diverse larghezze e dimensioni. Il modello 1012 consente di movimentare europallet con larghezza di 800 o 1.000 mm. Il modello 1212 consente di movimentare europallet con larghezza 800, 1.000 o 1.200 mm.
  • Tutte le navette possono lavorare in modalità LIFO o FIFO. L'operatore seleziona dal tablet la modalità di lavoro desiderata.
  • La piattaforma della navetta è progettata per contenere pallet con una freccia o deformazione massima di 25 mm.
  • È possibile utilizzare qualsiasi tipo di carrello elevatore per la movimentazione della navetta.
  • Supporta fino a 1.500 kg per pallet.
  • Possibilità di installare sul tablet il sistema di gestione magazzini Easy WMS di Mecalux.
  • Si tratta di un sistema scalabile. Se è necessario aumentare la produttività, con il tempo è possibile aumentare facilmente il numero di navette.
Misure di pallet compatibili: scaffalature metalliche Mecalux®

Sicurezza

  • Grazie al sistema costruttivo della struttura e al fatto che i carrelli elevatori non devono entrare nei tunnel, il rischio di incidenti è praticamente inesistente e la struttura metallica non subisce danni, riducendo al minimo la manutenzione.
  • Prevede una funzione di gestione degli utenti che impedisce l'uso delle navette da parte di personale non autorizzato.
  • Sia la struttura che le navette sono dotate di componenti di sicurezza specifici per il corretto funzionamento del sistema Pallet Shuttle:

Struttura

Oltre agli elementi specifici previsti dalle normative (segnaletica, chiusure con reti di sicurezza, reti anticaduta ecc.), la struttura del sistema Pallet Shuttle prevede anche componenti supplementari quali:

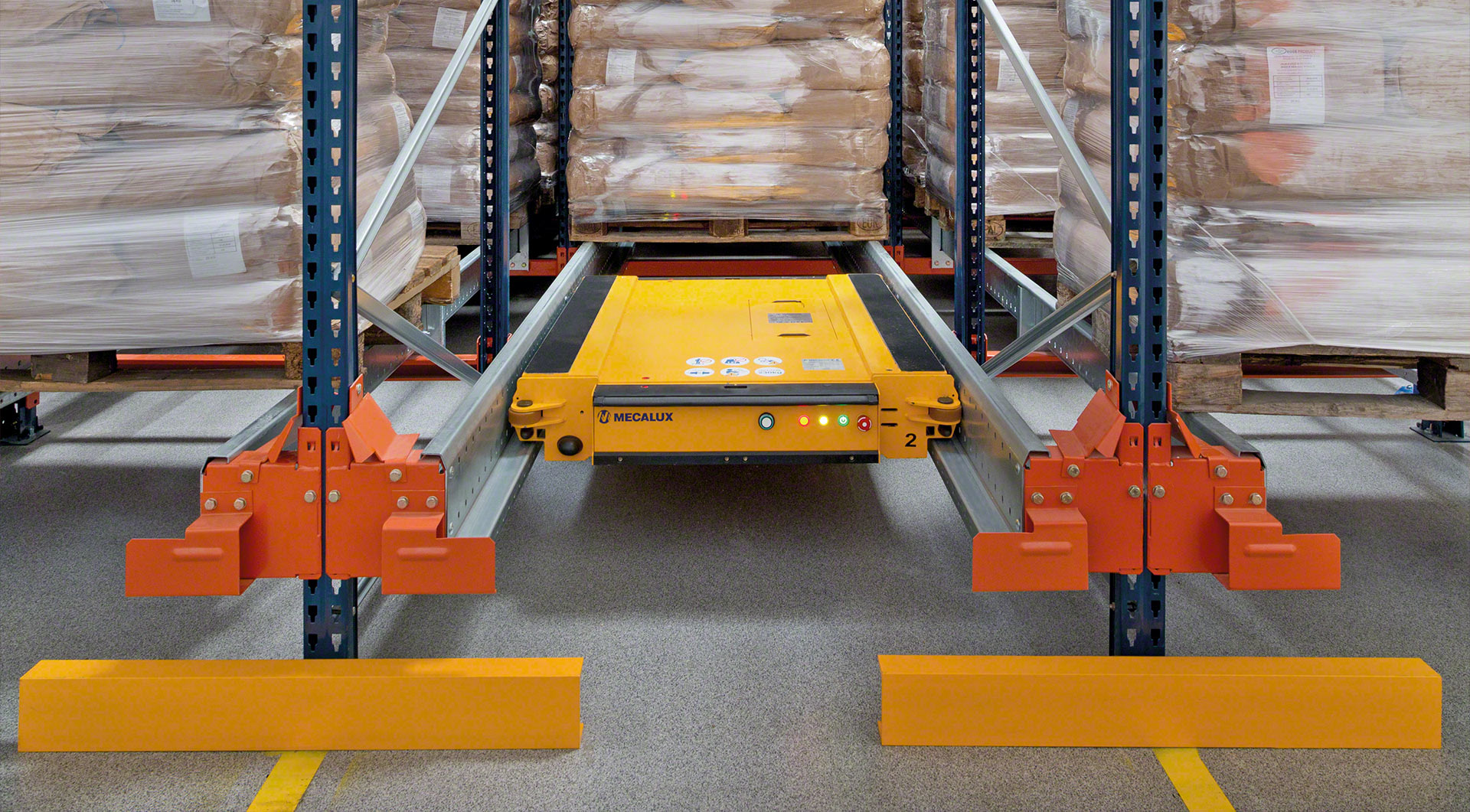

Finecorsa del binario: scaffalature metalliche Mecalux®

Arresti di fine binario: realizzati in lamiera piegata a forma di “L” di 8 mm di spessore. Vengono utilizzati come elemento di rilevamento per la frenata e l'arresto della navetta in condizioni operative normali.

Centratori pallet: scaffalature metalliche Mecalux®

Centratori pallet: vengono montati all'ingresso/uscita dei livelli e agevolano il posizionamento e la centratura dell'unità di carico nel tunnel.

Navetta

È dotata di sistemi di sicurezza avanzati che evitano eventuali incidenti causati da un utilizzo non appropriato. Tra questi si annoverano i seguenti:

Sensori di arresto del binario: scaffalature metalliche Mecalux®

Sensori di fine binario: rilevano la posizione del Pallet Shuttle alle estremità del binario.

Sensori di posizione: scaffalature metalliche Mecalux®

Sensori di posizione: rilevano la posizione del pallet caricato e depositato.

Sistema di bloccaggio: scaffalature metalliche Mecalux®

Sistema di bloccaggio: dispositivo di sicurezza ubicato nella parte inferiore della navetta che si attiva dal tablet. Aumenta il contatto del Pallet Shuttle sulle forche del carrello elevatore.

Bumper di sicurezza: scaffalature metalliche Mecalux®

Bumper di sicurezza: previene eventuali schiacciamenti o impigliamento.

Fungo di emergenza: scaffalature metalliche Mecalux®

Fungo di emergenza: assicura l'arresto del Pallet Shuttle prima di qualsiasi intervento di manutenzione preventiva.

Arresti navetta: scaffalature metalliche Mecalux®

Arresti navetta: impediscono eventuali urti o incidenti dovuti a un utilizzo non appropriato.

Telecamera di posizionamento: scaffalature metalliche Mecalux®

Telecamera di posizionamento: agevola le manovre di inserimento e centraggio del Pallet Shuttle sui binari ed è molto utile nelle scaffalature a grande altezza (optional).

Sensore di sicurezza: scaffalature metalliche Mecalux®

Sensore di sicurezza: controlla l'accesso ai binari quando la navetta è in funzione (optional).

Garanzia Mecalux

Mecalux progetta e produce tutti i componenti del sistema di stoccaggio intensivo Pallet Shuttle: sia la struttura specifica per l'ottimizzazione dello spostamento delle navette, sia le navette stesse.

Ciò assicura il perfetto funzionamento e l'adeguatezza dei vari componenti del sistema, come anche la loro qualità e la conformità con le norme internazionali in materia di sicurezza in vigore in ogni paese.

Grazie alle risorse investite in ricerca, sviluppo e innovazione, il sistema Pallet Shuttle di Mecalux incorpora le ultime innovazioni tecnologiche, offrendo le massime prestazioni a un prezzo estremamente competitivo. È dotato di componenti innovativi come il controllo remoto da tablet, la telecamera di posizionamento e il sensore di sicurezza. Si tratta inoltre di uno dei sistemi più veloci sul mercato, che può essere adattato alle peculiarità di ogni magazzino, ciò ne aumenta ulteriormente l'efficienza.

Mecalux offre una garanzia di 5 anni per la struttura del Pallet Shuttle, di un anno per il funzionamento della navetta e di sei mesi per il funzionamento delle batterie.

Mezzo di trasporto rapido, che offre andata e ritorno e passaggi frequenti

Secondo la definizione del dizionario, una navetta (shuttle) è un mezzo di trasporto rapido, che compie continuamente lo stesso percorso di andata e ritorno tra due città. Il Pallet Shuttle Mecalux risponde esattamente a questa definizione, a parte il fatto che il percorso va dalla testata della scaffalatura al primo vano disponibile nel livello di carico (o viceversa nel caso dell’operazione di scarico).

A un certo punto, l'evoluzione dei sistemi a stoccaggio intensivo ha fatto sorgere un quesito: perché non fare in modo che sia una navetta elettrica, anziché un carrello elevatore, a entrare nei tunnel di stoccaggio per movimentare i pallet, aumentando la velocità di deposito e prelievo e ottimizzando l'effettiva capacità del magazzino?

Il Pallet Shuttle è stata la risposta più sensata: la struttura della scaffalatura viene adattata in modo che una navetta con motore elettrico possa spostarsi su binari lungo i tunnel di stoccaggio, eseguendo i comandi che vengono trasmessi da un operatore da un tablet con connessione Wi-Fi.

In questo modo, il carrello elevatore lascia il carico sui binari e il Pallet Shuttle lo sposta lungo questi ultimi, in maniera autonoma, depositandolo nell'ubicazione specifica e compattando al massimo i pallet. Evitando che il carrello elevatore entri nei tunnel si riducono i tempi di movimentazione, si guadagna in termini di capacità di stoccaggio in profondità, riducendo praticamente a zero il rischio di incidenti o danni alle scaffalature metalliche, ottimizzando i movimenti degli operatori e modernizzando l'operatività del magazzino.

Il sistema Pallet Shuttle offre dunque una soluzione di stoccaggio intensivo che riduce i costi e potenzia le prestazioni della catena logistica. Un'evoluzione intelligente.

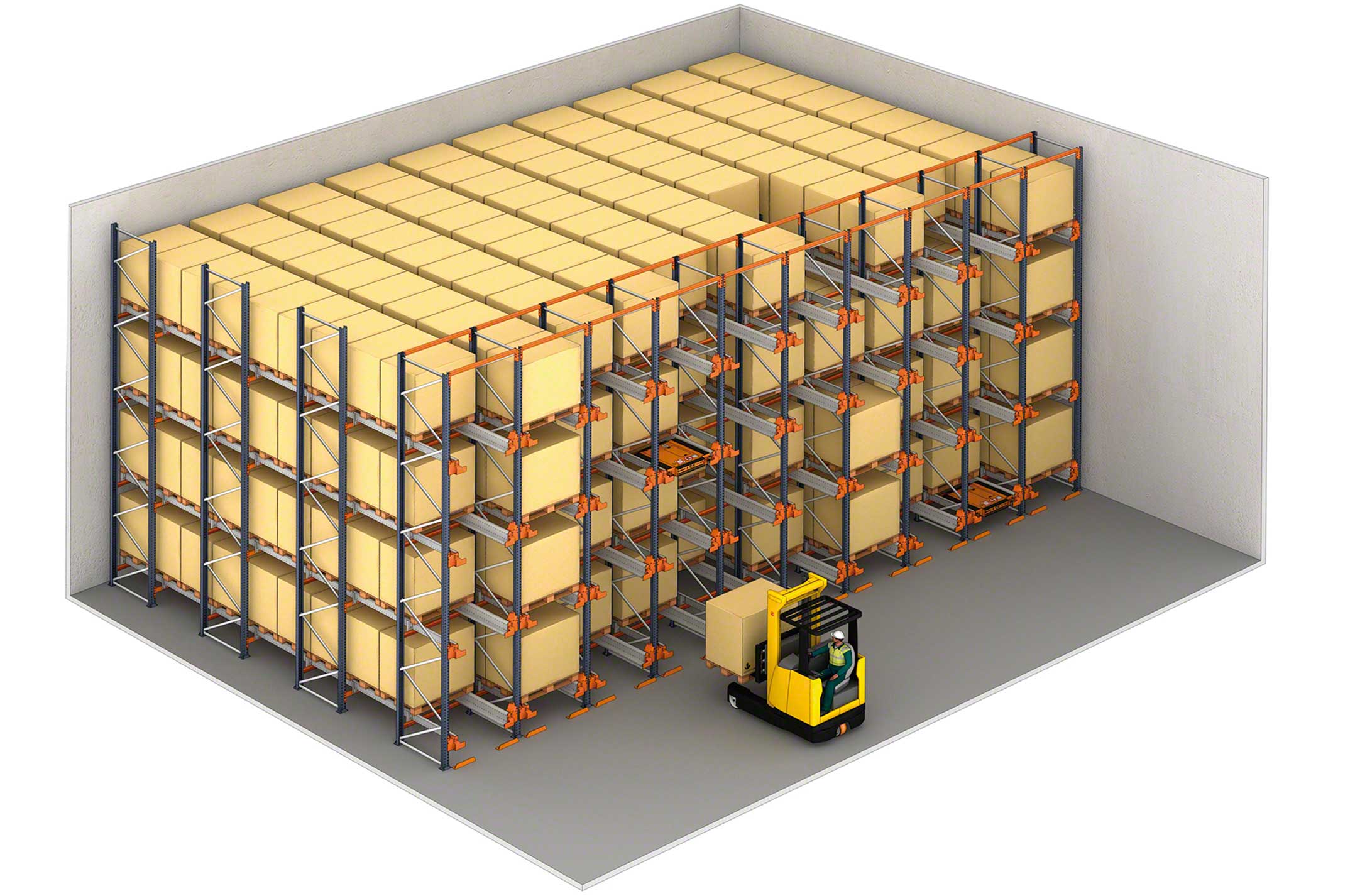

Pallet Shuttle: scaffalature metalliche Mecalux® Funzionamento del Pallet Shuttle controllato da un tablet con connessione WiFi Esempio di un magazzino compatto con pallet shuttle e livello di picking: scaffalature metalliche Mecalux®

Esempio di un magazzino a stoccaggio intensivo con Pallet Shuttle e livello per operazioni di picking.

Magazzino semiautomatico a stoccaggio intensivo con Pallet Shuttle

Negli impianti semiautomatici, è necessario l'intervento degli operatori per la movimentazione dei carrelli elevatori che trasportano i pallet e per attivare il funzionamento della navetta motorizzata. Lo spostamento delle navette all'interno delle scaffalature avviene in modo automatico.

Modalità di funzionamento semiautomatica:

Funzionamento Fase 1: scaffalature metalliche Mecalux®

Fase 1

Con l’ausilio di un carrello elevatore, il Pallet Shuttle viene inserito nel livello di stoccaggio desiderato.

Funzionamento Fase 2: scaffalature metalliche Mecalux®

Fase 2

Successivamente, i pallet vengono inseriti uno ad uno dal carrello elevatore all’entrata del livello e appoggiati sui profili di carico..

Funzionamento Fase 3: scaffalature metalliche Mecalux®

Fase 3

Mediante il tablet, l'operatore trasmette il relativo comando affinché la navetta inizi l'operazione di carico. Una volta individuata la posizione del pallet, il Pallet Shuttle si alza leggermente con il pallet e compie una traslazione orizzontale fino a raggiungere la prima ubicazione libera, nella quale lo deposita. Vari sensori controllano con grande precisione la movimentazione del carico stoccato.

Funzionamento Fase 4: scaffalature metalliche Mecalux®

Fase 4

Il Pallet Shuttle torna all'inizio del canale per ripetere la movimentazione con il pallet successivo, e così via fino a riempire il livello. Prima di occupare l’ultima ubicazione, si ritira la navetta e si ripete la sequenza nel livello successivo nel quale si desidera operare.

Il sistema semiautomatico permette due tipi di operazioni:

Funzionamento LIFO: scaffalature metalliche Mecalux®

LIFO (Last In, First Out), nel quale l'ultimo pallet che entra è il primo a uscire. Il carico e lo scarico vengono effettuati dallo stesso lato. Si tratta della modalità più diffusa con il sistema Pallet Shuttle.

Funzionamento FIFO: scaffalature metalliche Mecalux®

FIFO (First In, First Out), il primo pallet a entrare è il primo a uscire. È necessario predisporre due corridoi di accesso: uno per le merci in entrata e uno per quelle in uscita. Si tratta di un FIFO relativo o per lotti, raccomandato per il carico e lo scarico completo del livello.

Funzioni principali:

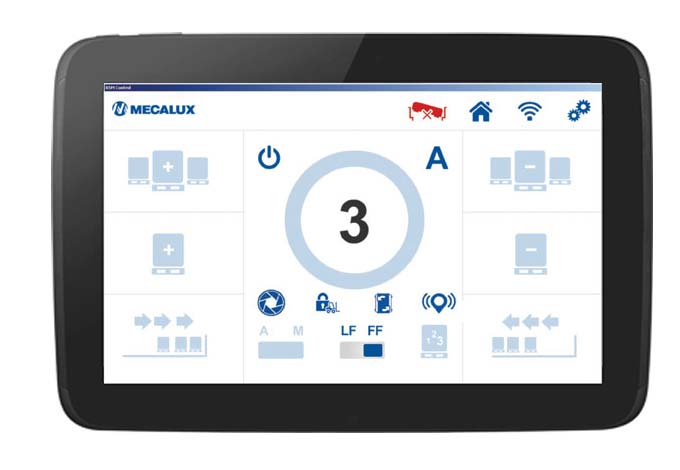

L'operatore del carrello elevatore trasmette alla navetta i comandi di stoccaggio ed estrazione tramite un tablet dotato di connessione Wi-Fi. Il funzionamento è molto semplice e intuitivo e non richiede una formazione specifica. Le funzioni principali sono le seguenti:

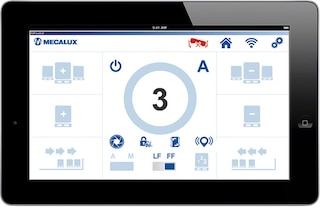

Tablet per temperatura ambiente: scaffalature metalliche Mecalux®
Tablet per temperatura ambiente: scaffalature metalliche Mecalux®

Tablet per basse temperature

1. Selettore pallet

Seleziona il tipo di pallet che si desidera movimentare


2. Configurazione LIFO/FIFO

Seleziona la strategia di gestione del carico


3. Cambio di testata

Seleziona da quale lato della struttura si desidera operare (in modalità FIFO)


4. Sistema di bloccaggio

Attivare il sistema di bloccaggio addizionale per aumentare l’aderenza del Pallet Shuttle sulle forche del carrello elevatore


5. Compattazione

Compatta i pallet in entrata (LIFO) o in uscita (FIFO) su un livello


6. Carico/scarico continuo

Caricare/scaricare un tunnel in maniera continuativa

7. Scarico parziale

Seleziona il numero di pallet da estrarre


8. Inventario

Conta il numero di pallet stoccati su un livello


9. Localizzatore

Attiva il segnale acustico e luminoso che individua la navetta selezionata


10. Gestione utenti

Gestisce i permessi del personale autorizzato all’uso dei Pallet Shuttle


11. Selettore modalità di funzionamento

Automatico o manuale (per gli interventi di manutenzione)


12. Indicatore della navetta

Indica il numero di navetta in funzione e il relativo stato

Sicurezza e controllo: le basi del sistema costruttivo

Oltre al tablet con controllo Wi-Fi che trasmette i comandi alla navetta, il sistema è costituito da altri due elementi di base:

  • la struttura delle scaffalature
  • la navetta motorizzata.

Componenti della struttura

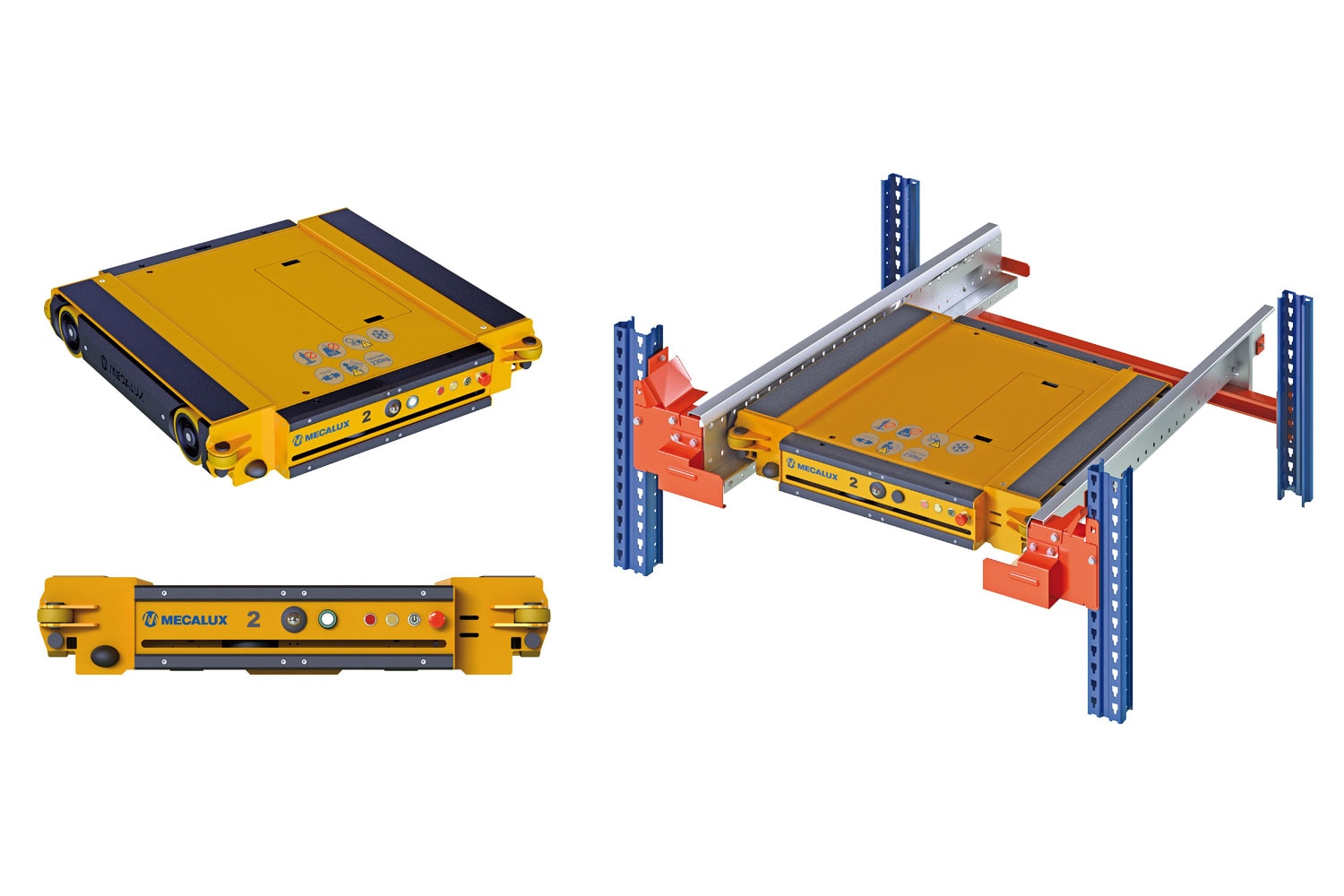

Componenti della struttura del Pallet Shuttle: scaffalature metalliche Mecalux®

Componenti della navetta

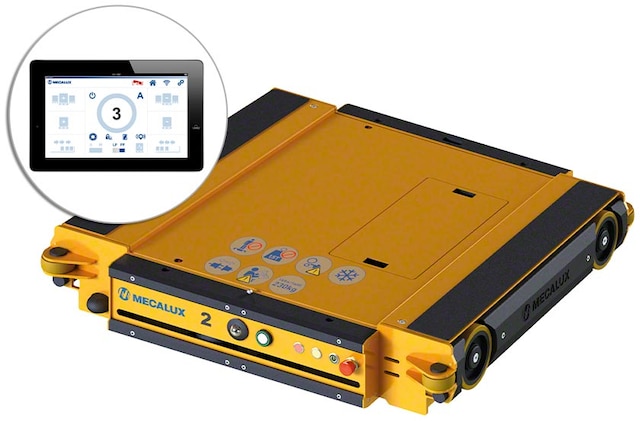

Componenti della navetta Pallet Shuttle: scaffalature metalliche Mecalux®

Automatizzazione alla portata di tutti

In generale, il sistema Pallet Shuttle aumenta notevolmente la produttività del magazzino quando si lavora con entrate e uscite di merce organizzate con molti pallet per ogni referenza.

Si tratta dunque di un sistema indicato per:

  • Aziende con poche referenze e grandi volumi di pallet.
  • Aziende con un'intensa attività di deposito e prelievo.
  • Celle frigorifere. È l'ideale per i magazzini a basse temperature, poiché di sfrutta al massimo il volume della cella e si riducono i tempi di manovra. Il sistema risulta ancora più efficiente con l'installazione di sistemi automatici con trasloelevatori o navette.
  • Buffer di stoccaggio temporaneo oppure ordini preparati.
  • Magazzini di prodotti stagionali o con entrate e uscite stagionali, che si accumulano in un determinato periodo di tempo e devono uscire in grandi quantità quando arriva il momento, come ad esempio gelati o giocattoli.
  • Magazzini che già utilizzano un sistema di stoccaggio intensivo e in cui è richiesto accesso a un maggior numero di referenze, lo stoccaggio di una quantità maggiore di pallet in profondità o di aumentare il numero delle movimentazioni in entrata/uscita e una maggiore produttività.

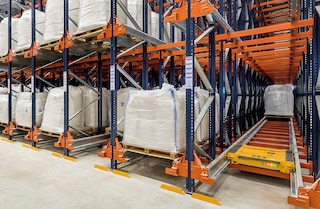

Pallet Shuttle che si sposta all'interno di un livello di carico: scaffalature metalliche Mecalux®

Pallet Shuttle che si sposta all'interno di un livello di carico

Pallet Shuttle in movimento per eseguire un'operazione di scaricoIl tablet di controllo mediante WiFi è dotato di un'interfaccia utente estremamente intuitivaLa struttura prevede degli arresti di fine binario per una maggiore sicurezzaOperatore che movimenta un Pallet Shuttle con un carrello retrattileVista della parte frontale della navetta Pallet ShuttleLa velocità di traslazione della navetta è pari a 45 m/m con caricoLe batterie sono facilmente accessibili e presentano collegamenti rapidi che eliminano l'esigenza di disporre di caviI tunnel di stoccaggio arrivano a 40 m di profonditàLa velocità di traslazione della navetta è pari a 90 m/m senza caricoOttimizzazione delle operazioni di carico e scaricoIl Pallet Shuttle viene depositato nel livello in cui si desidera operareIl carrello elevatore colloca i pallet uno per uno all'entrata del livelloIl Pallet Shuttle sposta il pallet orizzontalmente fino alla prima ubicazione liberaDopo aver depositato il pallet torna all'inizio del tunnel per ripetere il movimentoComponenti della navetta con controllo mediante WiFiLa navetta include innumerevoli componenti di sicurezzaDispositivo anticaduta nella parte inferiore della navettaIl sistema Pallet Shuttle consente il raggruppamento delle referenze per livelloComponenti della struttura specifica per Pallet ShuttleLe ruote di contrasto guidano il movimento della navetta sui binari
